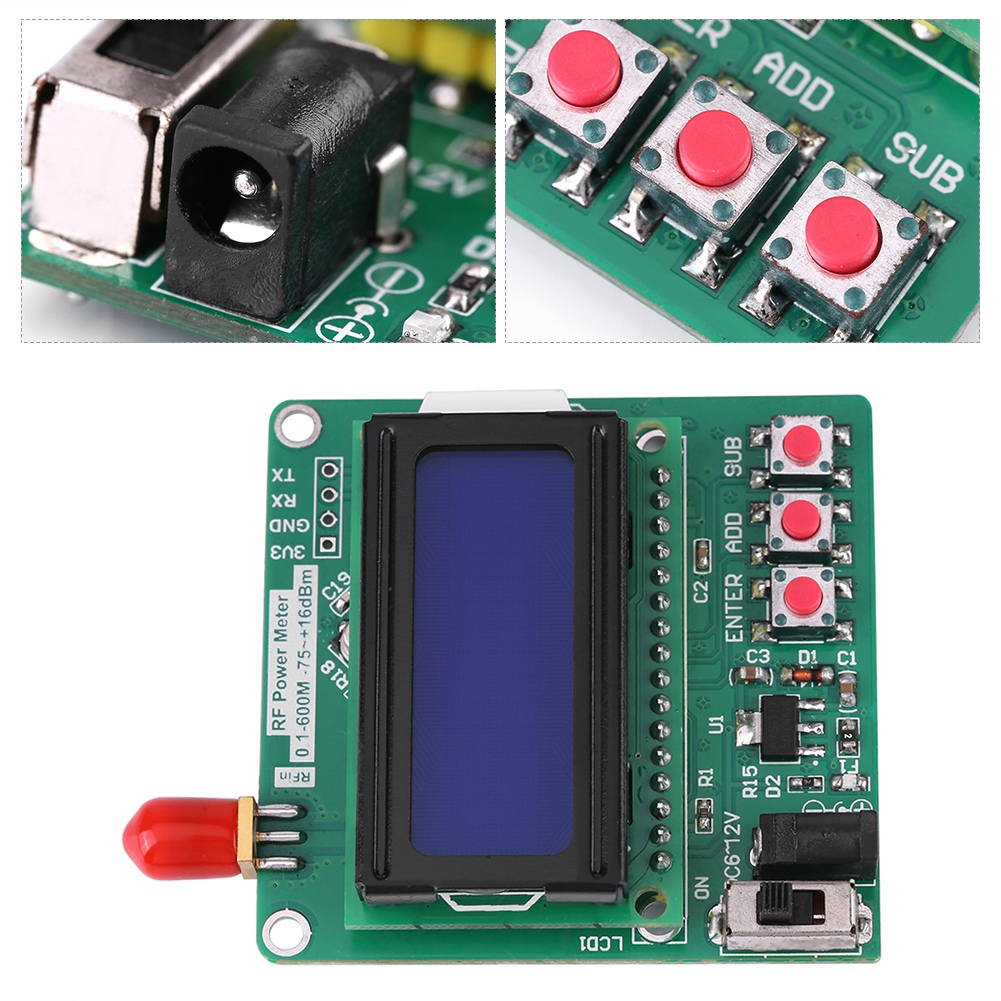

Digitales Hf-wattmeter -75 Bis +16 Dbm, Einstellbare Leistungsdämpfung, Hergestellt Von Nanwei Electronics

Willkommen in unserem Shop! Entdecken Sie unser hochpräzises HF-Wattmeter, das speziell für Ihre professionellen Messanforderungen entwickelt wurde. Dieses Gerät bietet einen Leistungsmessbereich von -75 bis +16 dBm, der mit einem externen HF-Dämpfungsglied auf bis zu 100 dBm erweiterbar ist. Die Messauflösung beträgt 0,1 dBm und gewährleistet so genaue und zuverlässige Ergebnisse. Der Messfrequenzbereich erstreckt sich von 1 bis 600 MHz und deckt damit ein breites Anwendungsspektrum ab. Die Ausgangsschnittstelle ist vom Typ SMA_K und gewährleistet eine stabile Verbindung sowie Kompatibilität mit verschiedenen Geräten. Das Gerät arbeitet mit einer Spannung von 6 bis 12 V DC und einem Betriebsstrom von unter 45 mA (Hintergrundbeleuchtung an). Dieses robuste Wattmeter ist für Betriebs- und Lagertemperaturen von -40 °C bis 65 °C ausgelegt und eignet sich daher ideal für verschiedene Umgebungen. Die Hauptanzeige zeigt in der ersten Zeile „RF Power Meter“ an, während die zweite Zeile die Leistung in dBm (P) und die Dämpfung in dB (AT) anzeigt. Das Hauptmenü erlaubt keine Anpassung der Messergebnisse, um eine direkte und fehlerfreie Ablesung zu gewährleisten. Das Funktionsmenü umfasst: A. Dämpfungseinstellungsmenü: In der ersten Zeile wird „Dämpfungsmenü“ angezeigt, in der zweiten Zeile „ATTN: XX dB“. Um auf dieses Menü zuzugreifen, halten Sie die ENTER-Taste gedrückt und verwenden Sie anschließend die Tasten ENTER und SUB für die Operationen + und -. B. Einstellung der internen Kompensation: In der ersten Zeile wird „ADC-Offset-Menü“ angezeigt, in der zweiten Zeile „Offset: +/- xx“. Um auf dieses Menü zuzugreifen, drücken Sie gleichzeitig die Tasten ADD und SUB ENTER. Verwenden Sie anschließend die Tasten ADD und SUB für die Operationen + und -. – C. Automatische Hintergrundbeleuchtung: Aktivieren Sie die Hintergrundbeleuchtung durch Drücken einer beliebigen Taste, wenn sie ausgeschaltet ist. Lieferumfang: – 1 x HF-Wattmeter. Bitte beachten Sie, dass es aufgrund von Lichtverhältnissen und unterschiedlichen Bildschirmeinstellungen zu Farbabweichungen kommen kann und dass aufgrund manueller Messung geringfügige Maßabweichungen (0,5 bis 2 cm) auftreten können. Vielen Dank für Ihr Verständnis.
