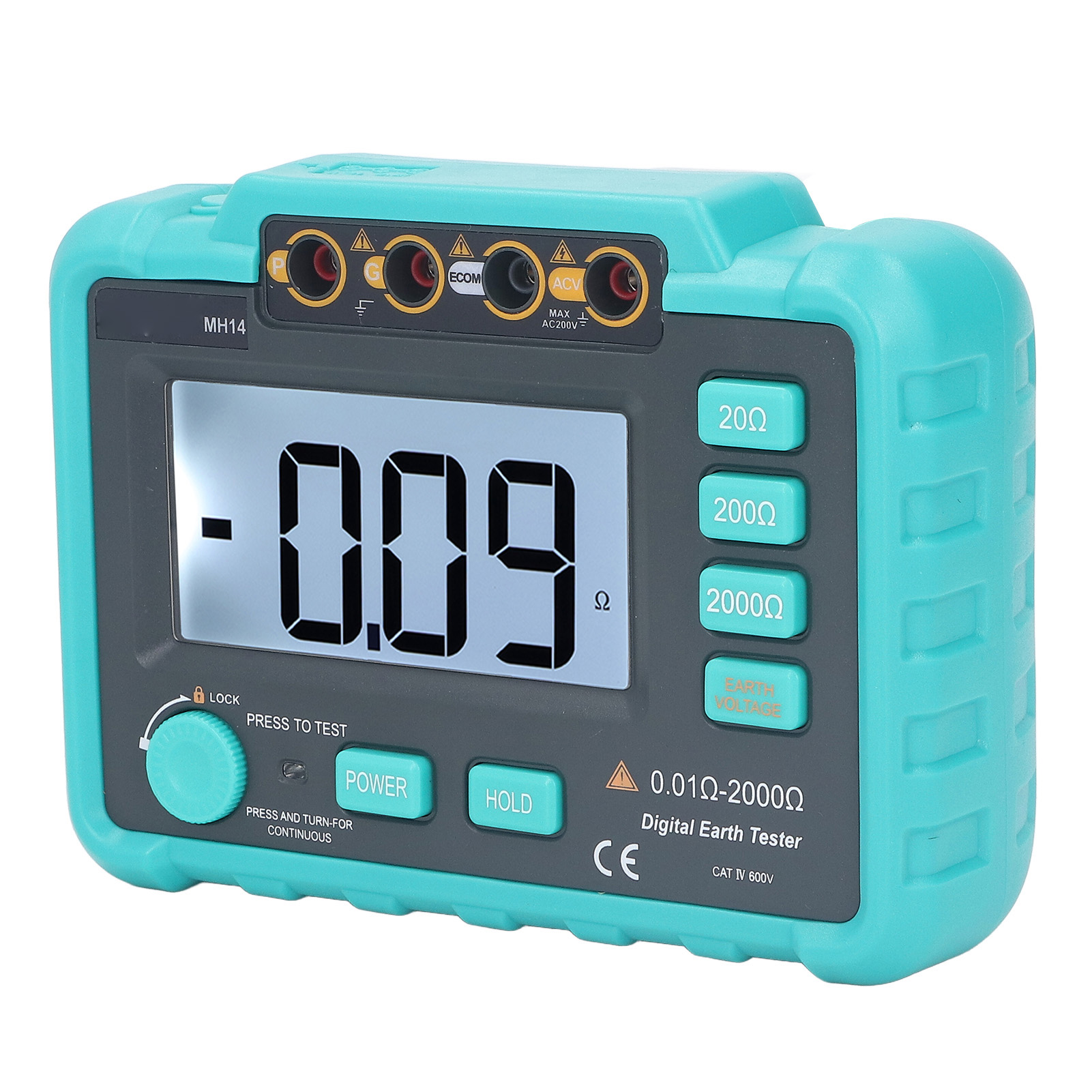

Digitales Isolationswiderstandsmessgerät, Präzises Elektrisches Megohmmeter, Erdungsmessung, Hochleistungsdiagnosegerät.

Willkommen in unserem Shop! Dieses Erdungswiderstandsmessgerät ist ein professionelles Werkzeug zur präzisen Messung des Erdungswiderstands elektrischer Geräte. Es ist ideal für Techniker und Elektriker und gewährleistet zuverlässige Messungen in verschiedenen Umgebungen. **Technische Daten:** - Produkttyp: Widerstandsmessgerät - Material: ABS - Farbe: Grün - Erdungswiderstand: - Messbereiche: 20 Ω; 200 Ω; 2000 Ω - Grundgenauigkeit: ± (2 % + 0,1 Ω); ± (2 % + 3 d); ± (2 % + 3 d) - Auflösung: 0,01 Ω; 0,1 Ω; 1 Ω - Erdungsspannung (50 Hz bis 200 Hz): - Messbereich: AC 200 V - Grundgenauigkeit: ± (2 % + 6 d) - Auflösung: 0,1 V - Eingangsimpedanz: 1 MΩ - Überlastschutz: 200 Vrms - Maximale Anzeige: 1999 Counts - Stromversorgung: 8 AA-Batterien (nicht im Lieferumfang enthalten) **Lieferumfang:** - 1 x Widerstandsmessgerät - 1 x Messleitung (rot, ca. 1,6 m) - 1 x Messleitung (grün, ca. 1,6 m) - 1 x Hilfsmessleitung (Rot, ca. 15 m) - 1 x Hilfsmessleitung (Gelb, ca. 10 m) - 1 x Hilfsmessleitung (Grün, ca. 5 m) - 2 x Erdungsstäbe aus Stahl - 1 x Aufbewahrungstasche - 1 x Bedienungsanleitung **Bedienungsanleitung:** 1.**Spannungsmessung:** Zur Messung der Erdspannung muss das Erdungselement spannungsfrei sein. Stellen Sie zunächst den Bereichswahlschalter auf die Position „Erdspannung“. Bei einer Spannung über 10 V kann die Widerstandsmessung ungenau sein. 2. Installation: Der Standard-Erdungswiderstand für Strommasten beträgt weniger als 4 Ω. Schlagen Sie die Erdungsstäbe P und C in gerader Linie, 5 bis 10 Meter vom Messobjekt entfernt, in den Boden. Verbinden Sie das grüne Kabel mit Klemme E, das gelbe Kabel mit Klemme P und das rote Kabel mit Klemme C. 3. Widerstandsmessung: Eine einfache Methode zur Messung des Erdungswiderstands. Ersetzen Sie die Hilfselektrode C durch eine vorhandene Elektrode mit niedriger Impedanz, z. B. ein Metallwasserrohr, einen gemeinsamen Erdungspunkt im Stromnetz oder eine Gebäudeerdung. 4. **Silikonbeschichtung**: Dieses Megohmmeter ist mit hochwertigem Silikon beschichtet und bietet so eine sichere und zuverlässige Isolierung. 5. **Anwendungsbereiche**: Geeignet zur Widerstandsmessung verschiedener Materialien und elektrischer Geräte wie Motoren, Kabel, Schalter, Elektrogeräte usw. Bitte beachten Sie, dass die Leistungsaufnahme im Leerlauf unter 800 mV liegt. Dieses Produkt wird ohne Batterien geliefert.
