Digitales Lcd-display, Durchflussmesser Mit G1/2-durchflusssensor Und Hintergrundbeleuchtung

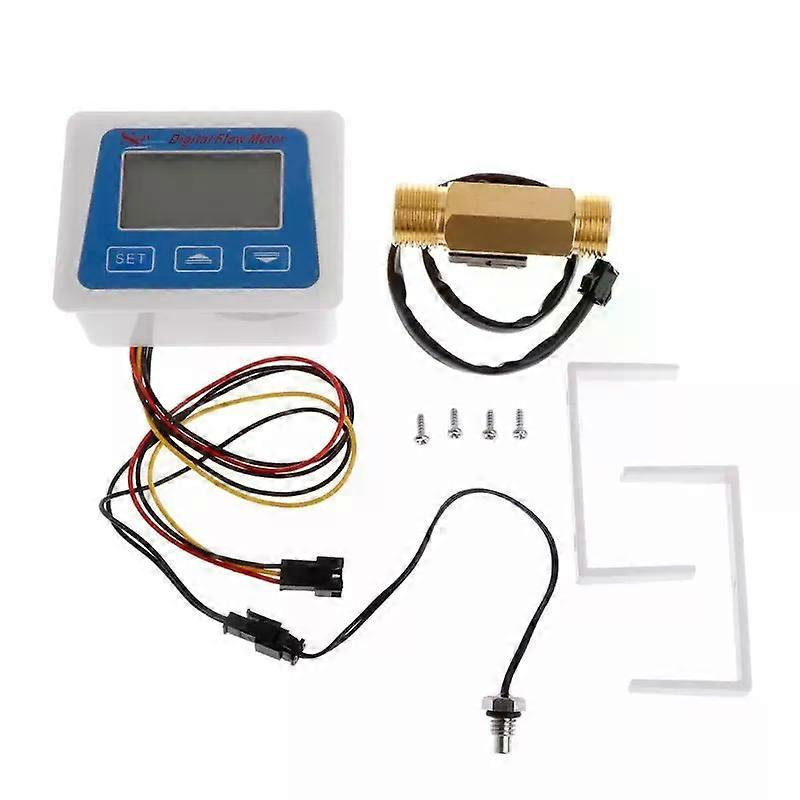

Digitales LCD-Display, Durchflussmesser mit G1/2-Durchflusssensor und Temperatur-/Zeitanzeige, mit Hintergrundbeleuchtung Digitales LCD-Display, Durchflussmesser mit G1/2-Durchflusssensor und Temperatur-/Zeitanzeige, mit Hintergrundbeleuchtung Eigenschaften: Sehr einfache Installation Hohe Dichtleistung Hohe Qualität Mit Hintergrundbeleuchtung Lieferumfang: 1 x Digitaler Durchflussmesser 1 x G1/2-Durchflusssensor 1 Satz Montagezubehör Anleitung & Spezifikationen: 1. Temperatur Der Temperaturanzeigebereich liegt zwischen -99°C und 999°C. Die Einheit ist Celsius (C) bzw. Fahrenheit (F). Die Temperatureinheit kann durch Drücken der „+“-Taste umgeschaltet werden. 2. Anzeige von Nutzungsdauer/Durchflussrate Bei Wasserdurchfluss wechselt das Gerät automatisch zur Durchflussratenanzeige. Bei keinem Wasserdurchfluss wird die Gesamtzeit angezeigt. Einheit der Gesamtzeit: TAG Tage, Stunden (Std.) und die Zeiteinheiten können durch langes Drücken der Taste „+“ umgeschaltet werden. Temperaturanzeige Anzeige von Nutzungsdauer/Durchflussrate Wasserdurchflussanzeige Gesamtdurchflussanzeige (TOTAL) Batterieanzeige Gesamtwasserverbrauch Die Durchflussrate wird in l/min (LPM) und gallonen/min (GPM) angegeben und kann durch kurzes Drücken der Taste „-“ umgeschaltet werden. 3. Batteriewarnung Das Batteriewarnsymbol blinkt bei niedrigem Batteriestand und fordert den Benutzer zum Batteriewechsel auf. Bei ausreichendem Batteriestand wird die Warnung nicht angezeigt. 4. Wasserdurchflussanzeige Sobald ein Wasserdurchfluss erkannt wird, beginnt die Animation der Wassertropfen. 5. Anzeige von Gesamtwasserverbrauch und Durchflussrate Der Gesamtwasserverbrauch wird in Litern (L) und Gallonen (Gallonen) angegeben. Bei einem Gesamtwasserverbrauch von weniger als 10.000 L (oder GAL) wird auf zwei Dezimalstellen genau angezeigt, wenn der Gesamtwasserverbrauch 9999,99 L (oder GAL) übersteigt. Das Dezimalkomma wird ausgeblendet. Die maximale Messung beträgt 999999 L (Hinweis: Wenn das Gerät auf GAL eingestellt ist, zählen Sie 999999 L und löschen Sie 0, d. h. 219969 GAL und löschen Sie 0). Nach Überschreiten dieses Wertes beginnt die Neumessung wieder bei 0. 6. K-Wert-Einstellung (K-EINSTELLUNG) Die K-Wert-Einstellung wird angezeigt, wenn Sie die Schnittstellennummer 00 für die K-Wert-Einstellungsschnittstelle (K-EINSTELLUNG) eingeben. 7. Gesamtdurchfluss (TOTAL) Wenn das System eingeschaltet ist, wird der Gesamtdurchfluss auf dem Hauptbildschirm angezeigt. 3. Einstellungen und Schnittstellenbeschreibung A. Einstellen des Systembetriebsmodus Verwenden Sie drei AAA-Batterien zur Stromversorgung. System (ohne Batterie) B, Hauptoberfläche und Hauptoberflächeneinstellungen Unter dem Hauptbildschirm werden die Zeichen GESAMT, der Gesamtwasserverbrauch, die Temperatur, die Gesamtnutzungszeit usw. angezeigt. C. K-Wert-Einstellungsoberfläche Drücken Sie in der Hauptoberfläche kurz die Taste „SET“, um zur K-Wert-Einstellungsoberfläche zu gelangen. Unter dem K-Wert-Einstellungsbildschirm werden „K-EINSTELLUNG“, die Schnittstellennummer 00 und der K-Wert angezeigt. Drücken Sie in der K-Wert-Einstellungsoberfläche die Taste „SET“, um den K-Wert einzustellen. Die erste Ziffer des K-Werts blinkt nach langem Drücken der Taste „SET“. Durch kurzes Drücken von „+“ wird die Ziffer um 1 erhöht; durch kurzes Drücken von „-“ wird sie um 1 verringert; durch kurzes Drücken von „SET“ wird zur nächsten Ziffer gewechselt. Nach der Einstellung halten Sie die Taste „SET“ gedrückt, um die Einstellungen zu speichern. D, Sonstiges a, Energiesparmodus des Systems Bei Batteriebetrieb Um Energie zu sparen und die Akkulaufzeit zu verlängern, arbeitet das System unbeaufsichtigt. Bei fehlendem Wasserdurchfluss wechselt es in den Schlafmodus. Das Display schaltet automatisch in den Schlafmodus. Die Hauptschnittstelle bleibt funktionsfähig und die Anzeigefunktion erhalten. Bei Wasserdurchfluss wird das System automatisch in den Messmodus versetzt. b) System-Reset Auf der Rückseite der Platine befindet sich ein RESET-Symbol mit zwei Kontakten daneben. Nach dem Einschalten des Systems werden diese beiden Kontakte für ca. 2 Sekunden kurzgeschlossen. Dadurch werden die Werkseinstellungen wiederhergestellt und die Gesamtzeit sowie der Gesamtwasserverbrauch gelöscht. G1/2 Durchflusssensor: Wasserdruckbeständigkeit > 1,75 MPa Durchflussbereich 1–25 l/min Mit Temperatursensor Dieser Durchflussmesser kann nur mit diesem Durchflusssensor verwendet werden. Da es sich um eine kundenspezifische Version mit geringem Stromverbrauch handelt, beträgt die Akkulaufzeit bei Verwendung eines anderen, nicht stromsparenden Durchflusssensors nur zwei Tage.
