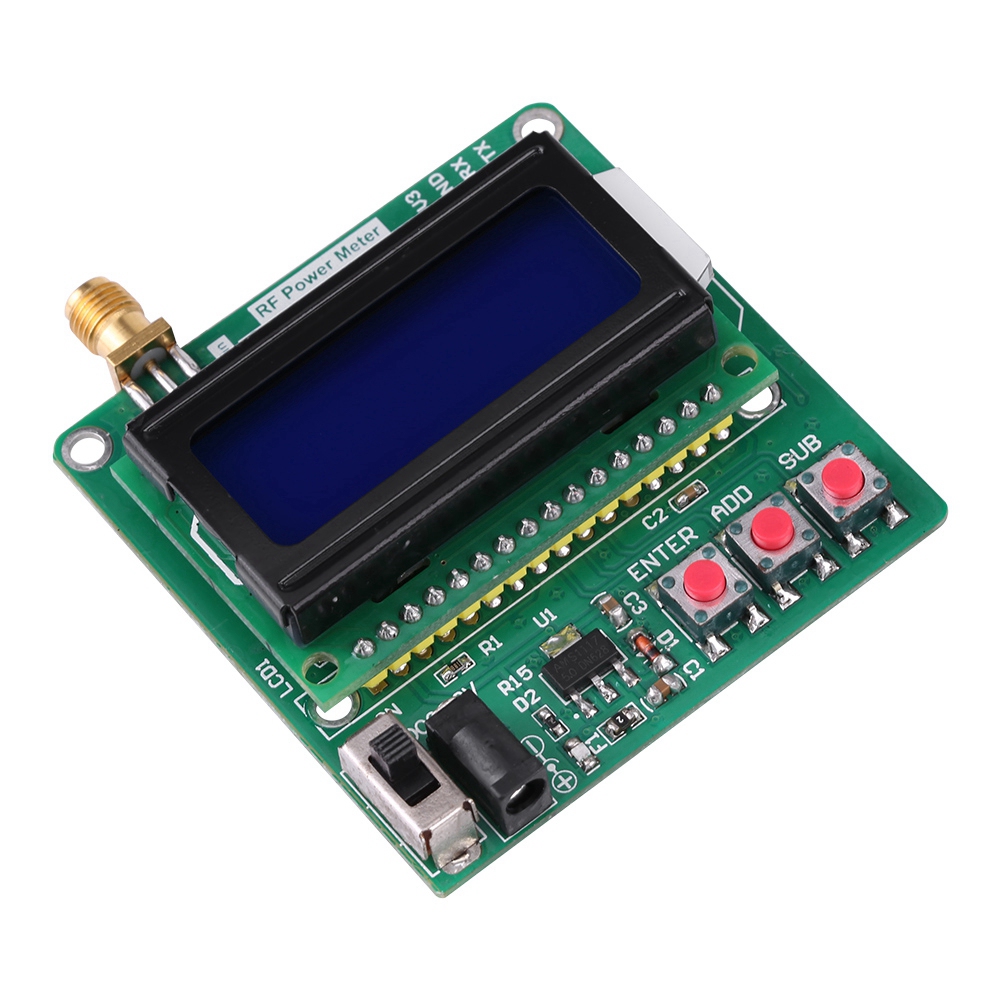

Digitales Lcd-hf-leistungsmessgerät -7516 Dbm 1-600mhz Hf-dämpfungswert

1. Messleistungsbereich: -75 bis +16 dBm (mit externem HF-Dämpfungsglied auf 100 dBm erweiterbar) 2. Messleistungsbereich: -75 bis +16 dBm (mit externem HF-Dämpfungsglied auf 100 dBm erweiterbar) 3. Messfrequenzbereich: 1 bis 600 MHz 4. Ausgangsschnittstelle: SMA_K 5. Betriebsspannung: 6 bis 12 V DC Merkmale: Messleistungsbereich: -75 bis +16 dBm (mit externem HF-Dämpfungsglied auf 100 dBm erweiterbar). Messleistungsauflösung: 0,1 dBm. Messfrequenzbereich: 1 bis 600 MHz. Ausgangsschnittstelle: SMA_K. Betriebsspannung: 6 bis 12 V DC. Betriebsstrom: < 45 mA (Hintergrundbeleuchtung an). Betriebstemperatur: -40 °C bis 65 °C. Lagertemperatur -40 °C ~ 65 °C. Anzeige und Bedienungsanleitung: 1. Das Hauptdisplay zeigt in der ersten Zeile „HF-Leistungsmesser“ an. Die zweite Zeile zeigt die P-Leistung in dBm und die AT-Dämpfung in dB an. Die Messergebnisse können nicht über das Hauptmenü angepasst werden. 2. Funktionsmenü: A. Dämpfungseinstellungsmenü: Die erste Zeile zeigt das Dämpfungsmenü an. Die zweite Zeile zeigt „ATTN: XX dB“. Zum Aufrufen des Menüs die ENTER-Taste gedrückt halten und anschließend die ENTER-Taste drücken, um die Operationen + und - auszuführen. B. Interne Kompensation einstellen: Die erste Zeile des ADC-Offset-Menüs. Die zweite Zeile zeigt „Offset: +/- xx“. Zum Aufrufen des Menüs die ADD- und SUB-Taste gleichzeitig drücken. Zum Verlassen des Menüs die ADD- und SUB-Taste drücken, um die Operationen + und - auszuführen. C. Automatische Hintergrundbeleuchtung: Die Hintergrundbeleuchtung kann durch Drücken einer beliebigen Taste aktiviert werden, wenn sie ausgeschaltet ist. Lieferumfang: 1 x HF-Leistungsmesser. Hinweis: 1. Aufgrund unterschiedlicher Lichtverhältnisse und Bildschirmeinstellungen kann die Farbe des Artikels geringfügig von den Abbildungen abweichen. 2. Bitte erlauben Sie Abweichungen von 0,5–2 cm aufgrund manueller Messung. Vielen Dank für Ihr Verständnis.
