LISATR

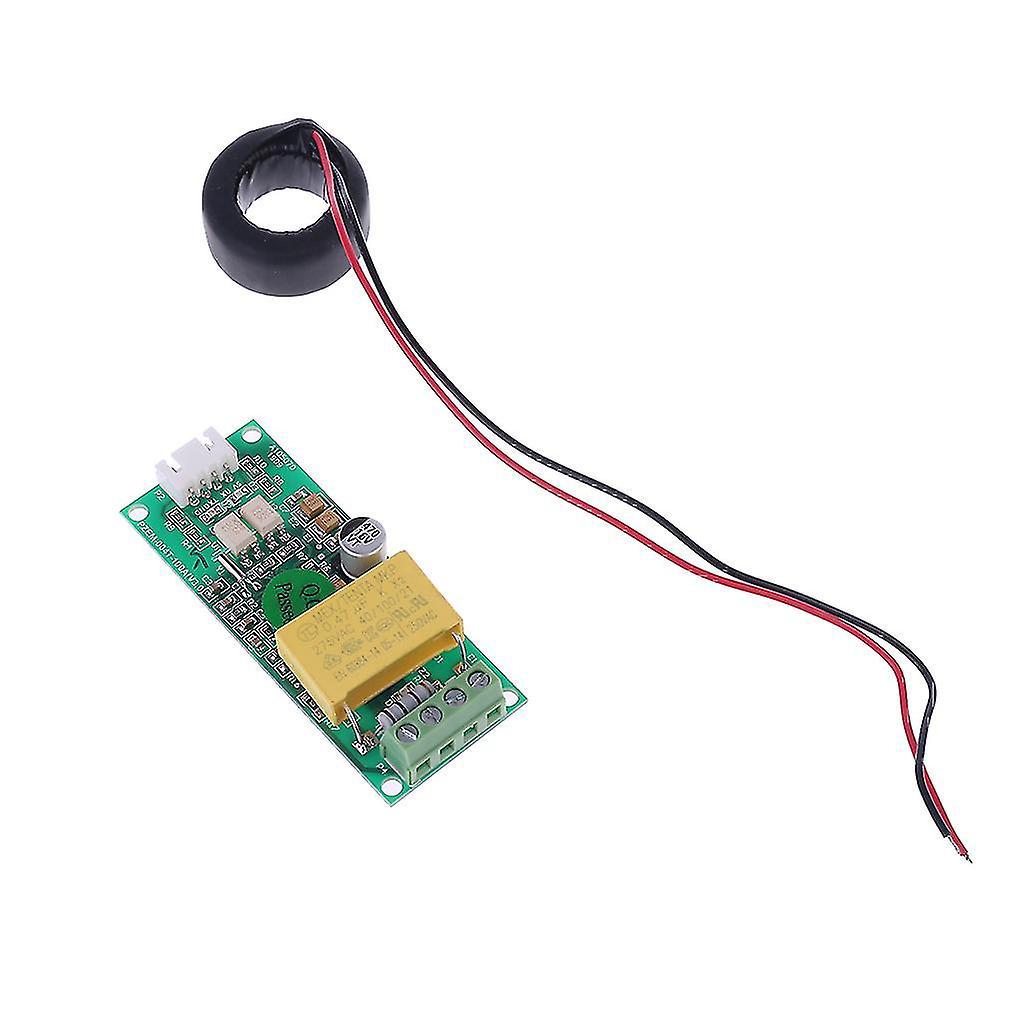

Digitales Multifunktions-wechselstrommessgerät Watt Volt Leistung Ampere Strom Testmodul Pzem-004t
EAN 4310747371537
47,99 €
ab 47,99 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt aktualisiert: gestern
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 47,99 € | Gratis | 47,99 € | Zum Shop |
| Modell | PZEM-004T A. Funktionen: 1. Messung elektrischer Parameter (Spannung, Strom, Wirkleistung). 2. Löschfunktion über die Ein-/Aus-Taste. 3. Datenspeicherfunktion für den Stromausfall (kumulierte Messwerte vor dem Speichern). 4. PC-Anzeigefunktion (Anzeige von Spannung, Strom und Wirkleistung). 5. Serielle Kommunikationsfunktion (mit TTL-Schnittstelle; Kommunikation mit der Adapterplatte über verschiedene Anschlüsse zum Auslesen und Einstellen von Parametern). B. Frontdisplay und eine Taste. Das UI-PC-Anzeigefenster besteht aus vier Elementen zur Anzeige von Spannung, Strom, Leistung und Leistungsparametern. Anzeigeformat: 1. Leistung: Messbereich 0 ~ 22 kW: Anzeige von 0,000 bis 9,999 im Bereich 0 ~ 10 kW; Anzeige von 10,00 bis 22,00 im Bereich 10 ~ 22 kW. 2. Leistung: Messbereich 0 ~ 9999 kWh; 0 ~ 10 kWh: Anzeigebereich 0,000 bis 9,999; 10 ~ 100 kWh: Anzeigebereich 10,00 bis 99,99; 100 ~ 1000 kWh: Anzeigebereich 100,0 bis 999,9; 1000 ~ 9999 kWh und höher: Anzeigebereich 1000 bis 9999. 3. Spannung: Messbereich 80 ~ 260 V AC; Anzeigebereich 110,0 ~ 220,0. 4. Strom: Messbereich 0 ~ 100 A; Anzeigebereich 00,00 bis 99,99. Taste A ist auf dem Bedienfeld integriert und dient zum Löschen der Ladung. Vorgehensweise: Die Taste ZERO fünf Sekunden lang gedrückt halten und dann loslassen. Durch erneutes Drücken der Taste ZERO werden die Daten gelöscht und die Ladung entfernt. Der Löschvorgang ist damit abgeschlossen. C. Serielle Kommunikation: Das Modul verfügt über eine serielle TTL-Datenschnittstelle. Über diese Schnittstelle können die relevanten Parameter gelesen und eingestellt werden. Für die Kommunikation mit Geräten über USB oder RS232 (z. B. Computer) ist eine TTL-Adapterplatine erforderlich (USB: TTL-zu-USB-Adapterplatine; RS232: TTL-zu-RS232-Adapterplatine). Die genauen Anschlussdetails der Adapterplatine finden Sie in Abb. D. Beschreibung der Kommunikation: 1. Schließen Sie die Hardware gemäß dem Schaltplan an. 2. Wählen Sie nach dem Anschließen der Kabel die Kommunikationsports COM2, COM3 und COM4 des PC-Moduls aus. Überprüfen Sie die unterstützten Ports im Geräte-Manager. Falls nur wenige Ports vorhanden sind, müssen Sie die Ports gegebenenfalls anpassen. E. Hinweise 1. Dieses Modul ist für den Innenbereich, nicht für den Außenbereich geeignet. 2. Die angeschlossene Last darf die Nennleistung nicht überschreiten. 3. Die Verdrahtung muss korrekt sein. F. Technische Daten 1. Betriebsspannung: 80–260 V AC 2. Prüfspannung: 80–260 V AC 3. Nennleistung: 100 A / 22000 W 4. Betriebsfrequenz: 45–65 Hz 5. Messgenauigkeit: 1,0 6.0 Verdrahtungsplan: (1A30131-00) Lieferumfang: 1 x AC-Digitalmultifunktionsmessgerät (Watt, Volt, Leistung, Ampere, Strom) Modul PZEM-004T |
