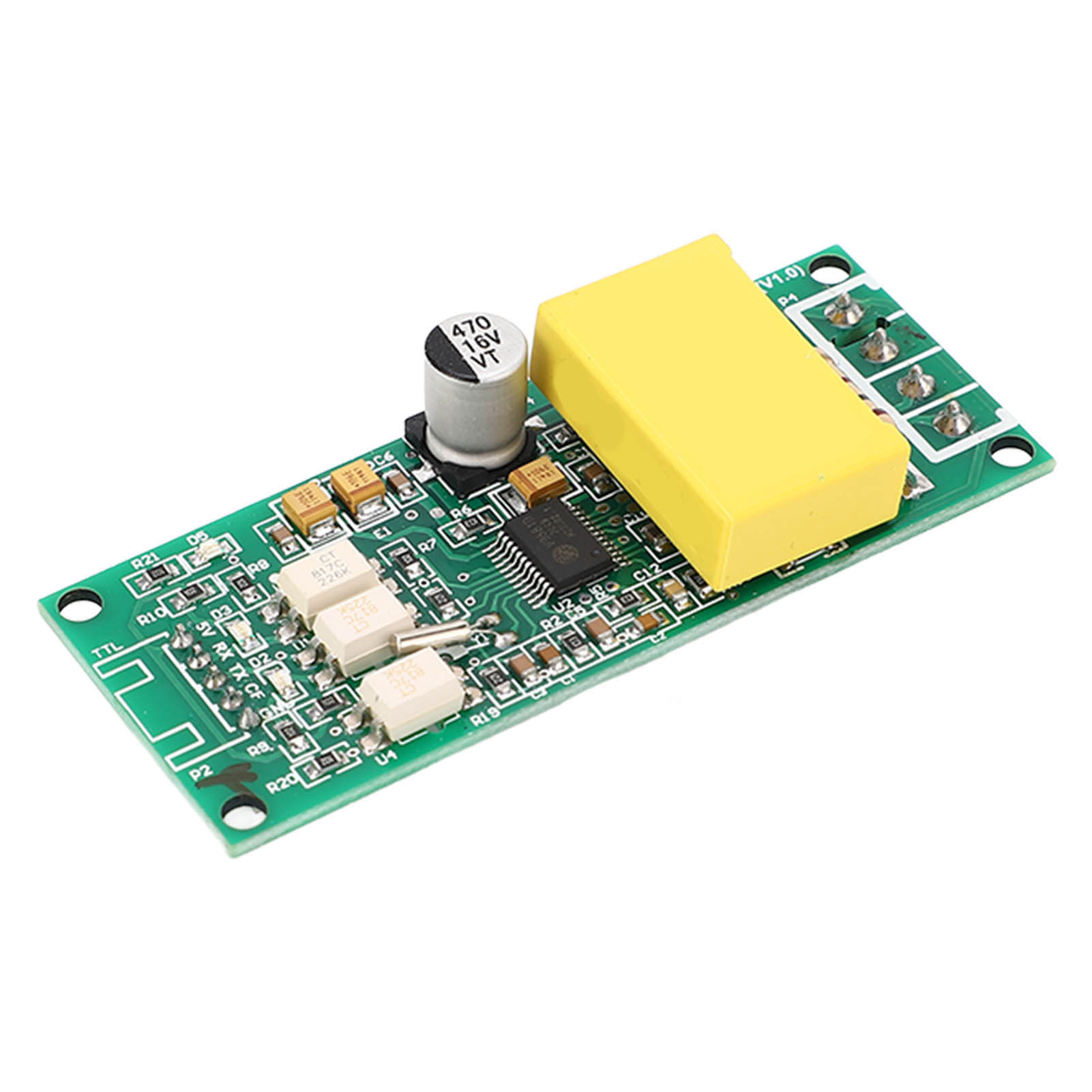

Digitales Multifunktionsmessmodul, Frequenzkommunikation, Wechselstrom-, Spannungsmessmodul, Ttl-seriellschnittstelle

1. LEITUNGSPIN-PULSE: Die neue und verbesserte Leitungspin-Pulsfunktion eignet sich besser für die Leiterplattenintegration und erleichtert die Leistungsmessung sowie die Korrektur von Kalibrierungsfehlern. 2. KOMMUNIKATIONSSCHNITTSTELLE: Die physikalische Schicht verwendet eine UART-zu-TTL-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 1 Stoppbit und ohne Verifizierung. 3. FUNKTIONSCODES: Unterstützt werden die folgenden Codes: 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x006 (Register beschreiben), 0x41 (Kalibrierung), 0x42 (Reset) usw. Der Funktionscode 0x41 ist nur für die interne Verwendung bestimmt (Adresse: 0xF8). 4. HOST-/SLAVE-GERÄT: Der Slave muss nicht auf den Host reagieren und verwendet die Adresse 0xF8 als universelle Adresse. Diese Adresse kann nur von einem einzigen Slave-Gerät verwendet werden und dient als Kalibrierungsadresse. 5. CRC-PRÜFUNG: Verwendet ein 16-Bit-Format, belegt zwei Bytes und generiert ein Polynom der Form x¹⁶ + x¹⁵ + x² + 1. Der für die Berechnung verwendete Polynomwert ist 0xA001. Artikeltyp: Multifunktions-Messmodul. Material: Leiterplatte. Spannungsmessbereich: 80–260 V. Auflösung: 0,1 V. Messgenauigkeit: 0,5 %. Strommessbereich: 0–100 A. Anlaufstrom: 0,02 A. Auflösung: 0,001 A. Messgenauigkeit: 0,5 %. Wirkleistungsmessbereich: 0–23 kW. Anlaufleistung: 0,4 W. Auflösung: 0,1 W. Anzeigeformat: < 1000 W: Anzeige mit einer Dezimalstelle, z. B. 999,9 W; ≥ 1000 W: Anzeige nur ganzer Zahlen, z. B. 1000 W. Leistungsmessbereich: 0,00–1,00 W. Auflösung: 0,01 W. Messgenauigkeit: 1 %. Frequenzmessbereich: 45 Hz–65 Hz. Auflösung: 0,1 Hz. Messgenauigkeit: 0,5 %. Wirkenergiemessbereich: 0–9999,99 kWh. Auflösung: 1 Wh. Messgenauigkeit: 0,5 %. Anzeigeformat: < 10 kWh, Anzeigeeinheit in Wh (1 kWh = 1000 Wh), z. B. 9999 Wh; ≥ 10 kWh, Anzeige in kWh, z. B. 9999,99 kWh. Zurücksetzen der elektrischen Energie: Software-Reset. Alarm bei Überschreitung des Leistungsgrenzwerts: Der Wirkleistungsschwellenwert ist konfigurierbar. Wird dieser Schwellenwert überschritten, wird ein Alarm ausgelöst. Inhalt: 1 Testmodul, 1 Benutzerhandbuch, 1 beiliegender Stromwandler.
