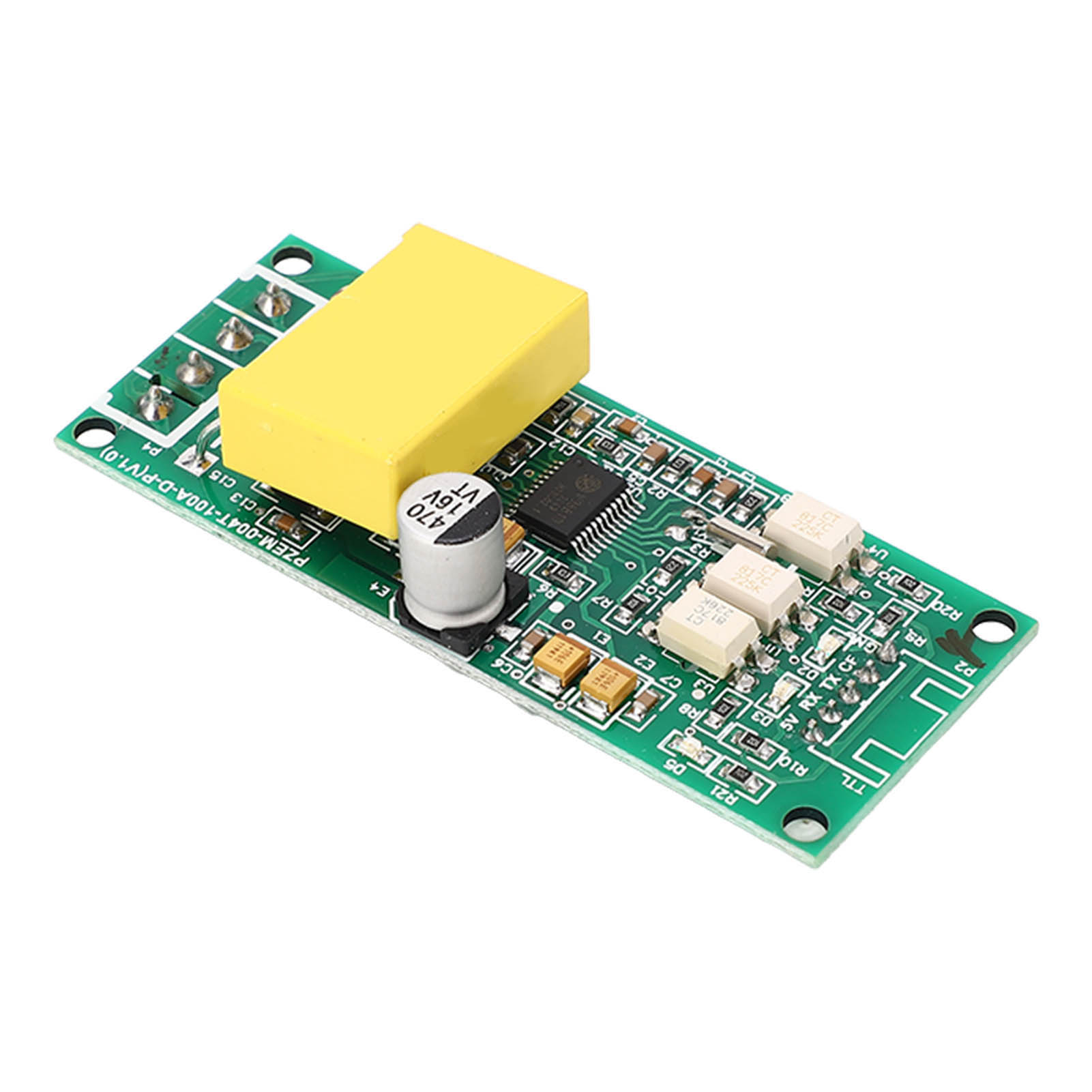

Digitales Multimetermodul Für Wechselstrom-, Spannungs- Und Frequenzmessungen Mit Ttl-seriellanschluss Und Multifunktionsdisplay Zur Elektrischen Überwachung.

Willkommen in unserem Shop! Entdecken Sie unser Multifunktions-Messmodul, das für die optimale Integration auf Leiterplatten (PCBs) entwickelt wurde. Die verbesserte Version „ROW PIN PULSE“ ermöglicht Leistungsmessung und Fehlerkalibrierung. Die physikalische Kommunikationsschnittstelle nutzt einen UART-zu-TTL-Port mit einer Baudrate von 9600, 8 Datenbits, 1 Stoppbit und ohne Parität. Dieses Modul unterstützt verschiedene Funktionscodes: 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x06 (Einzelregister schreiben), 0x41 (Kalibrierung) und 0x42 (Power-Reset). Code 0x41 ist nur für die interne Verwendung vorgesehen (nur Adresse 0xF8). Der Slave antwortet nicht auf den Master und verwendet die universelle Adresse 0xF8, die nur für ein einzelnes Slave-Gerät geeignet ist und als Kalibrierungsadresse verwendet wird. Die CRC-Prüfung verwendet ein 16-Bit-Format (zwei Byte) mit einem Generatorpolynom X16+X15+X2+1 und dem Berechnungswert 0xA001. Technische Spezifikationen: - Typ: Multifunktions-Messmodul - Material: Leiterplatte - Spannungsmessbereich: 80-260 V (Auflösung 0,1 V, Genauigkeit 0,5 %) - Strommessbereich: 0-100 A (Anlaufstrom 0,02 A, Auflösung 0,001 A, Genauigkeit 0,5 %) - Wirkleistungsmessbereich: 0-23 kW (Anlaufleistung 0,4 W, Auflösung 0,1 W) - Anzeige:
