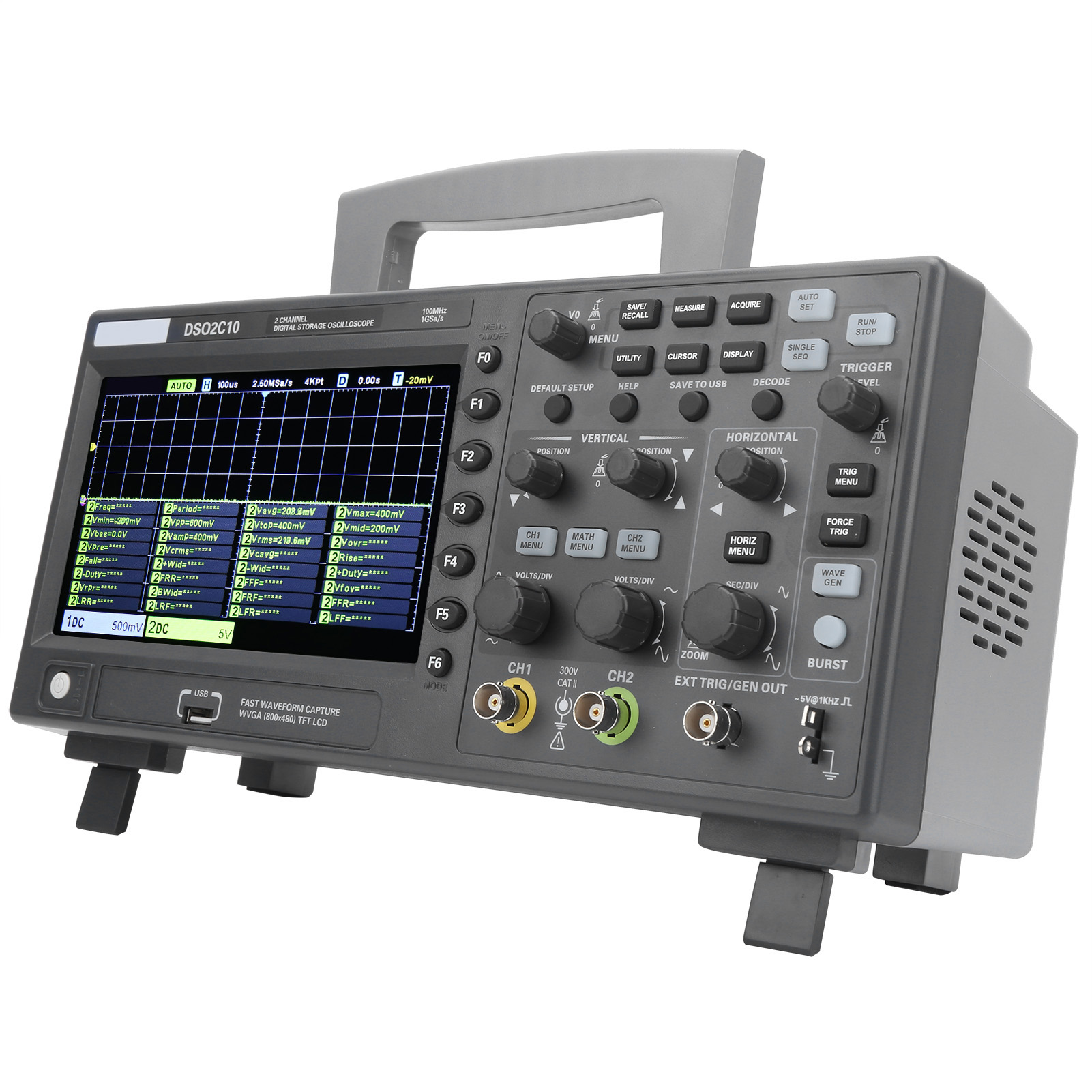

Digitales Speicheroszilloskop Dso2c10, 100 Mhz, 2 Kanäle, 1 Gsa/s, Elektronik-wartungswerkzeug, Eu-stecker, 100–240 V

1. Bus-Dekodierung und Protokollanalyse: RS232/UART, I2C, SPI, CAN, LIN. Umfangreiche SCPI-Fernsteuerungsbefehle. 2. 5-Bit-Digitalspannungsmesser und 6-Bit-Hardware-Frequenzanzeige. 3. 32 automatische Messfunktionen mit Statistik, Echtzeitstatistik von Maximal-, Minimal- und Standardabweichungswerten usw. 4. 2 Kanäle mit jeweils unabhängiger Drehknopfsteuerung für komfortablere Einstellungen. 5. Geeignet für Truppen, Hochschullabore, Forschungseinrichtungen und Produktionslinien. Artikeltyp: Digitales Speicheroszilloskop. Material: ABS. Farbe: Wie abgebildet. Modell: DSO2C10. Bandbreite: 100 MHz. Oszilloskopkanäle: 2. Oszilloskop-Index: Abtastrate: 1 GSa/a (Einzelkanal), 500 MSa/s. Erfassungsmethode: Abtastung. Abtastdaten: Spitze-Spitze-Wert. Anzeige von Hochfrequenz- und Störsignalen. Mittelwert. Anzahl der Mittelwertmessungen: 4, 8, 16, 32, 64, 128. Hohe Genauigkeit: 12 Bit. Eingang: DC, AC oder Masse (DC, AC, GND). Eingangsimpedanz: 1 MΩ ± 2 %, 20 pF ± 3 pF. Tastkopfdämpfung: 1x, 10x, 100x, 1000x. Spannungsklassen: 300 V CAT II. Maximale Eingangsspannung: 300 V RMS (10x). Horizontales System. Wellenforminterpolation. (sinX)/X Maximale Aufzeichnungslänge Einzelkanal max. 8M Zweikanal max. 4M Horizontaler Skalenbereich 2ns/div-100s/div, 1, 2, 5 Schritte Zeitbasismodus XT, XY, Roll Nullpunktverschiebung ±0,5div Trigger, LIN-Trigger, CAN-Trigger, IIC-Trigger Messcursor Spannungsdifferenz zwischen den Cursorn △V Zeitdifferenz zwischen den Cursorn △T Der Kehrwert von △T in Hz (1/△T) Automatische Messung Doppelspitzenwert, Frequenz, Mittelwert, Maximalwert, Minimalwert, Periode, Höchstwert, Mittelwert, Tiefstwert, Amplitude, Effektivwert, Anstiegsflankenüberschwingen, Abfallflankenvorschwingen, Effektivwert der Periode, Periodenmittelwert, Anstiegszeit, Abfallzeit, positive Impulsbreite, negative Impulsbreite, positiver Zyklus, negatives Tastverhältnis, FRR, FFF, Abfallflankenüberschwingen, Anstiegflankenvorschwingen, Impulsbreite, FRF, FFR, LRR, LRF, LFR, LFF Digitalvoltmeter Datenquelle CH1~CH2 Messung Typ DC RMS, AC RMS, DC Frequenzmesser Hardware 6 Bit Arithmetische Operation Datenquelle CH1~CH2 Operator =+, -, ×, ÷, FFT FFT-Punkt 1024 Fenster Rechteckig Duty Duty Hanning, Heming, Blackman, Bartlett, Flat Top Anzeige Einzel- oder Vollbildanzeige Vertikale Skala Db, VRms Speicher Speichern/Callout (nicht flüchtig) 9 Dateitypen können intern gespeichert und abgerufen werden, einschließlich Einstellungen, Wellenformen und Referenzen Speichern auf externem Speicher CSV-Datei, BMP-Bild (24-stellig) Anzeige Bildschirmtyp 7-Zoll-TFT-LCD-Bildschirm diagonal Bildschirmauflösung 800 (horizontal) x 480 (vertikal) Pixel Anzeigetyp Punkt, Vektor Wellenformhelligkeit Einstellbar Rastertyp Optional Rasterhelligkeit Einstellbar Bildschirmhelligkeit Einstellbar Nachleuchten 1s, 5s, 10s, 30s, unbegrenzt Schnittstelle Standardschnittstelle USB-Host, USB-Gerät Stromversorgung Versorgungsspannung 00-120VACRMS(±10%), 45 Hz bis 440 Hz, CAT II 120–240 V AC RMS (±10 %), 45 Hz bis 66 Hz, CAT II Leistungsaufnahme < 15 W Sicherung T2A 250 V AC Umgebungsbedingungen Betriebstemperatur 0–50 °C (32–122 °F) Lagertemperatur -40–+71 °C (-40–159,8 °F) Luftfeuchtigkeit ≤ +40 °C (≤ +40 °C): ≤ 90 % relative Luftfeuchtigkeit 41–50 °C (106–122 °F): ≤ 60 % relative Luftfeuchtigkeit Anleitung: 1. Schließen Sie das Netzteil an und schalten Sie es ein. 2. Stellen Sie den Schalter an der Sonde auf X10 und verbinden Sie die Sonde mit Kanal 1 des Oszilloskops. Richten Sie dazu den Schlitz am Tastkopfanschluss an der Aussparung am CH1 BNC-Anschluss aus, drücken Sie ihn zum Verbinden herunter und drehen Sie ihn dann nach rechts, um den Tastkopf zu arretieren. Verbinden Sie nun die Tastspitze und die Referenzleitung mit der Tastkopfeinheit. Auf dem Anschluss ist auf dem Bedienfeld „~5 V bei 1 kHz“ beschriftet. 3: Drücken Sie die Taste „Auto Set“. Auf dem Bildschirm wird ein Rechtecksignal mit einer Frequenz von 1 kHz und einer Spannung von 5 V Spitze-Spitze angezeigt. 4: Prüfen Sie, ob es sich um ein Rechtecksignal handelt. Justieren Sie den Tastkopf, um ihn im optimalen Zustand zu halten (das Signal ist normal). 5: Lieferumfang: 1 x Oszilloskop, 1 x USB-Kabel, 1 x BNC-Verbindungskabel, 1 x Tastkopf, 1 x Justierwerkzeug, 1 x IC-Kappe, 6 x Farbkreise, 1 x Netzkabel, 1 x Bedienungsanleitung
