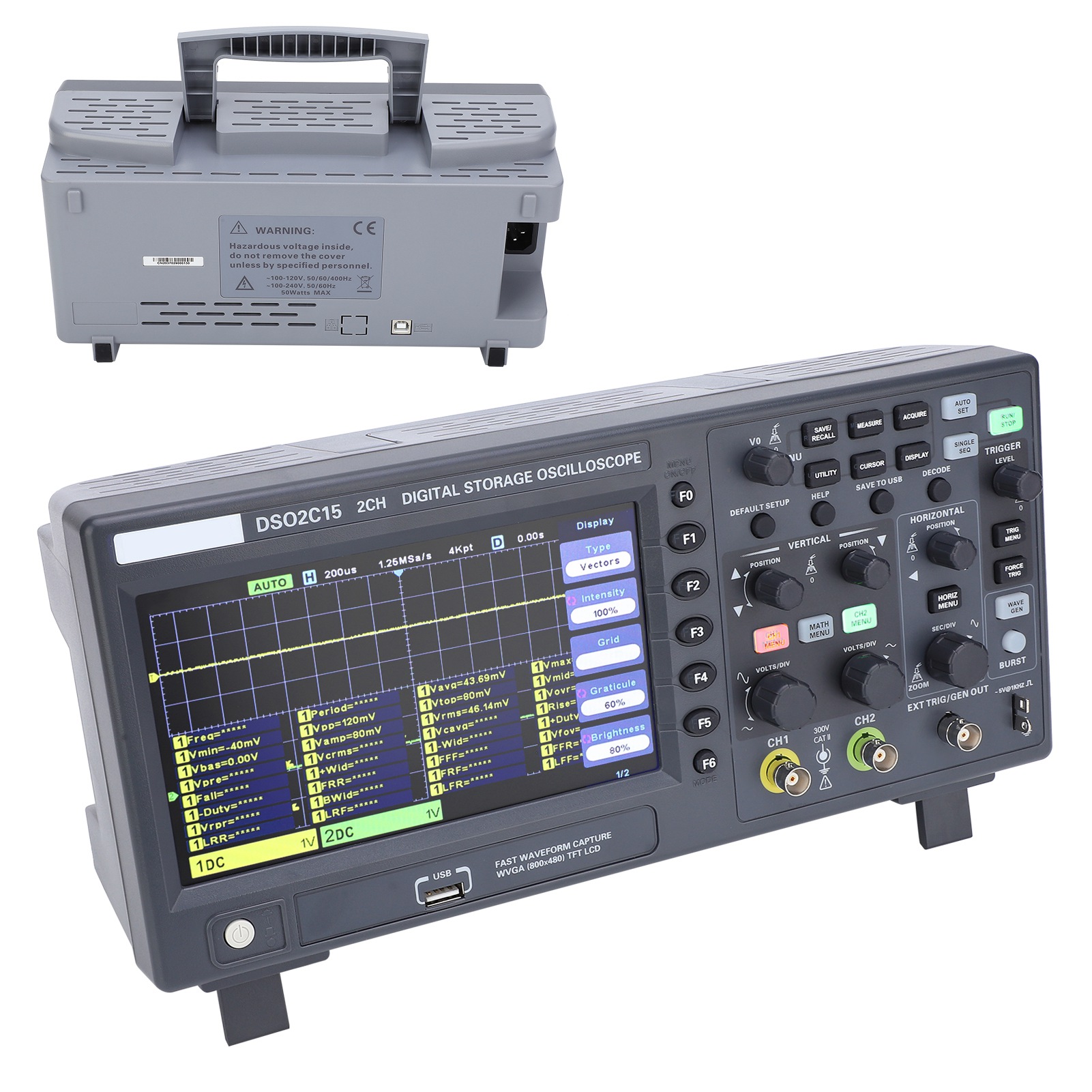

Digitales Speicheroszilloskop Dso2c15, 150 Mhz Bandbreite, 2 Kanäle, 1 Gsa/s Abtastrate, Eu 100–240 V

1. Digitales Speicheroszilloskop mit 5-stelliger Digitalvoltmeter- und 6-stelliger Hardware-Frequenzmesserfunktion. 2. Zweikanaliges 2-Kanal-Design, 150 MHz Bandbreite, 1 GSa/s Abtastrate. 3. Trigger: Flanke, Impuls, Video, Anstieg, Timeout, Fenster, Muster, Intervall, Runt, UART, LIN, CAN, SPI, I²C. 4. Bus-Dekodierung und Protokollanalyse: RS232/UART, I²C, SPI, CAN, LIN, Speichertiefe 8 Mpts. 5. Umfangreiche SCPI-Fernsteuerungsbefehle, einfache Bedienung und hohe Messgenauigkeit. Artikeltyp: Oszilloskop Material: ABS Modell DSO2C15 Bandbreite 150 MHz Oszilloskopkanäle 2CH Oszilloskopindex Abtastratenbereich 1 GSa/s (Einzelkanal), 500 MSa/s Erfassungsmethode Abtastung Abtastdaten Spitze-Spitze Anzeige von hochfrequenten und zufälligen Störungen Mittelwert Durchschnittliche Wellenformzeiten: 4, 8, 16, 32, 64, 128 Hohe Genauigkeit Bis zu 12 Bit Eingang Eingangskopplung DC, AC oder Masse (DC, AC, GND) Eingangswiderstand 1 MΩ ± 2 % II 20 pF ± 3 pF Tastkopfdämpfungskoeffizient Einstellung 1x, 10x, 100x, 1000x Spannungspegel 300 V CAT II Maximale Eingangsspannung 300 V RMS (10x) Horizontales System Wellenforminterpolation (SinX)/X Maximale Aufzeichnungslänge Maximal 8 MB pro Kanal Maximal 4 MB für zwei Kanäle Horizontaler Skalenbereich 2 ns/div - 100 s/div, 1, 2, 5 Schritte Zeitbasismodus XT, XY, Roll Null Offset ±0,5divX minimale Zeitbasisstufe Trigger Triggermodus Automatisch, normal, einzeln Triggertyp Flankentrigger, Pulsbreitentrigger Videotrigger, Anstiegstrigger, Timeout-Trigger Fenstertrigger, Mustertrigger, Intervalltrigger, Runt-Trigger, UART-Trigger LIN-Trigger, CAN-Trigger IIC-Trigger Messung Cursor Spannungsdifferenz zwischen Cursorn △V Zeitdifferenz zwischen Cursorn △T Der Kehrwert von △T in Hz (1/△T) Automatische Messung Doppelspitzenwert, Frequenz, Mittelwert, Maximalwert, Minimalwert, Periode, Höchstwert, Mittelwert, Tiefstwert, Amplitude, mittlere quadratische Wurzel, Anstiegsflankenüberschwingen, Abfallflankenvorschwingen, Effektivwert der Periode, Periodenmittelwert, Anstiegszeit, Abfallzeit, positive Pulsbreite, negative Pulsbreite, positives Tastverhältnis, negatives Tastverhältnis, FRR, FFF, Flankenüberschwingen, Anstiegsflankenvorschwingen, Pulsbreite, FRF, FFR LRR, LRF, LFR, LFF Digitalvoltmeter Datenquelle CH1-CH2 Messtyp DC-Effektivwert, AC-Effektivwert, DC-Frequenzmesser Hardware 6 Bit fallend Berechnungsdatenquelle CH1-CH2 Operator =, +, -, ×, ÷, FFT FFT-Punkt 1024 Fenster Rechteckig, Hanning, Heming, Blackman, Bartlett, Flat Top Anzeige Einzel- oder Vollbildanzeige Vertikale Skala dB, VRms Speicherung Speichern/Abrufen (nicht flüchtig) 9 Dateitypen können intern gespeichert und abgerufen werden, einschließlich Einstellungen, Wellenformen und Referenzen Speichern auf externem Speicher CSV-Datei, BMP-Bild (24 Bit) Anzeige Anzeigetyp 7-Zoll-TFT-LCD-Bildschirm diagonal Anzeigeauflösung 800 (horizontal) x 480 (vertikal) Pixel Anzeigetyp Punkt, Vektor Wellenformhelligkeit Einstellbar Rastertyp Optional Rasterhelligkeit Einstellbar Bildschirmhelligkeit Einstellbar Nachleuchten 1 s, 5 s, 10 s, 30 s, unbegrenzt Schnittstelle Standardschnittstelle USB-Host, USB-Gerät Stromversorgung Spannung 100–120 V AC RMS (±10 %), 45–440 Hz, CAT II; 120–240 V AC RMS (±10 %), 45–66 Hz, CAT II; Leistungsaufnahme
