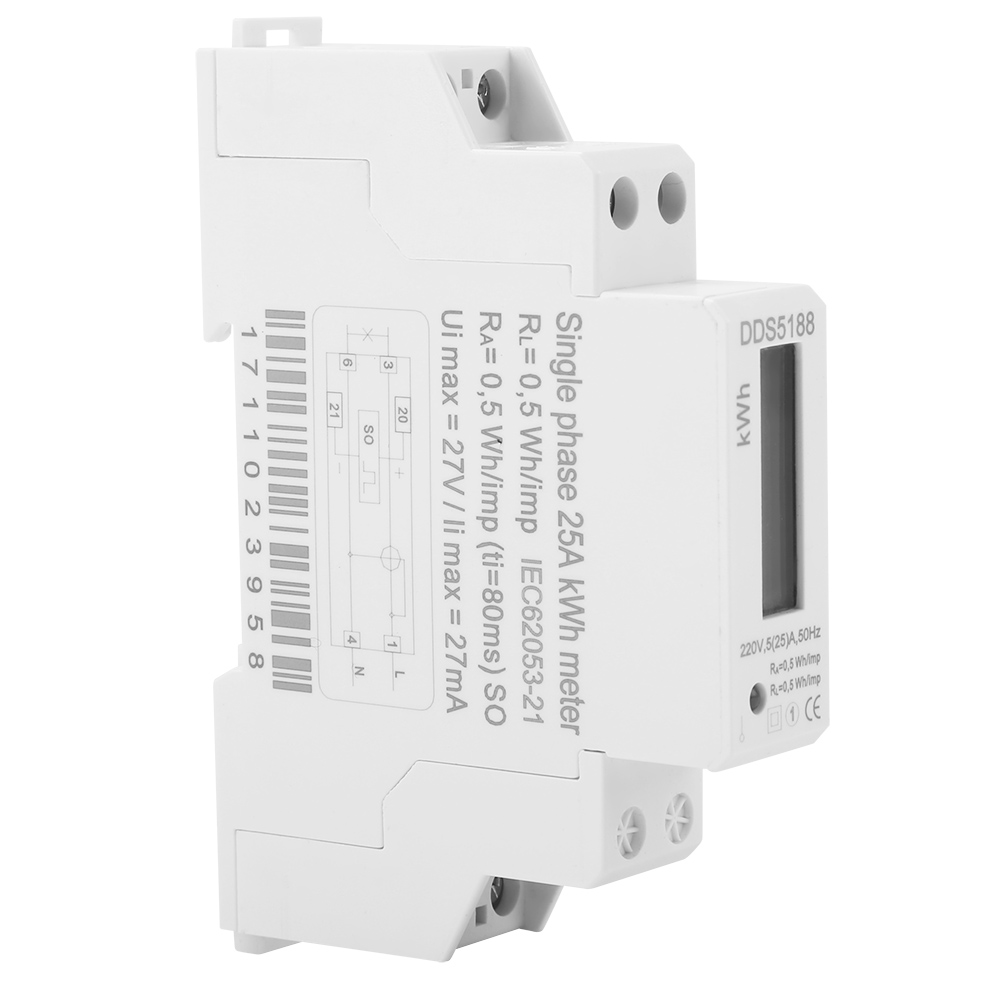

Din-schienen-stromzähler 220 V Dds5188 Lcd 5-25 A Misst Kilowattstunden (kwh)

Willkommen in unserem Shop! Dieser einphasige Energiezähler entspricht vollständig den relevanten technischen Anforderungen der nationalen Norm GB/T17215.321-2008 und der internationalen Norm IEC62053 für Energiezähler der Klasse 1 oder Klasse 2. Es kann die verbrauchte Wirkenergie direkt und präzise messen. **Hauptmerkmale:** - 7+1- oder 6+1-stellige LCD-Anzeige zur Anzeige des Gesamtenergieverbrauchs. - Hohe Zuverlässigkeit, kompakte Bauweise, geringes Gewicht, ansprechendes Design, fortschrittliche Technologie und Standard-35-mm-DIN-Schienenmontage. - Hervorragende Unempfindlichkeit gegenüber elektromagnetischen Störungen, geringer Stromverbrauch, hohe Genauigkeit, hohe Überlastfähigkeit, hohe Stabilität, Schutz vor Stromdiebstahl und lange Lebensdauer. - Geeignet zur Messung der einphasigen Wechselstrom-Wirkenergie bei einer Nennfrequenz von 50 Hz oder 60 Hz für die feste Inneninstallation. - Betriebstemperatur: -25 °C bis 55 °C, relative Luftfeuchtigkeit ≤ 95 %, in Luft frei von korrosiven Gasen und geschützt vor Staub, Schimmel, Salznebel, Kondensation und Insekten. **Technische Daten:** - Modell: DDS5188 - Phasenanzahl: Einphasig - Typ: DIN-Schiene - Anzeigemodus: LCD - Nennspannung: 220 V - Nennstrom: 5-25 A - Betriebstemperatur: -25 °C bis 55 °C - Nennfrequenz: 50-60 Hz ± 10 % - Genauigkeitsklasse: Klasse 1 (Messfehler < 1 %) - Anschluss S0: 2000 Impulse/kWh (ti = 80 ms) - Relative Luftfeuchtigkeit: 95 % - Abmessungen: siehe Abbildung - Gewicht: 97 g **Verdrahtung:** Das Messgerät verfügt über einen fotoelektrisch gekoppelten elektrischen Impulsprüfausgang im Anschlusskasten. Schließen Sie das +5-VDC-Prüfgerät an die Klemme „+“ (20) und das S-Signal an die Klemme „-“ (21) an. **Installationshinweise:** 1. Die Installation muss von einem erfahrenen Elektriker oder einer qualifizierten Fachkraft durchgeführt werden. 2. Montieren Sie den Zähler an einem trockenen, gut belüfteten Ort im Innenbereich mithilfe einer Standard-DIN-Schiene (35 mm). Die Grundplatte muss an einer stabilen, feuerfesten und vibrationsfreien Wand befestigt werden. 3. In verschmutzten Umgebungen oder bei Beschädigungsgefahr installieren Sie den Zähler in einem Schutzgehäuse. 4. Beachten Sie den Verdrahtungsplan; verwenden Sie vorzugsweise mehradrige Kupferleitungen, um Fehlverbindungen zu vermeiden. 5. Nach korrektem Anschluss an das Stromnetz leuchtet die grüne Betriebsanzeige auf. 6. In Gebieten mit hoher Gewitteraktivität sind Blitzschutzmaßnahmen zu treffen. 7. Die Ladekapazität beträgt 0,05 lb bei Imax (Direktzugriff). **Anzeigen:** - Grüne LED: Normale Stromversorgung. - Rote LED: Leistungsimpulserkennung (Impulsdauer ca. 80 ms während eines Abtastsignals). **Lieferumfang:** 1 x DDS5188 DIN-Schienen-Energiezähler
