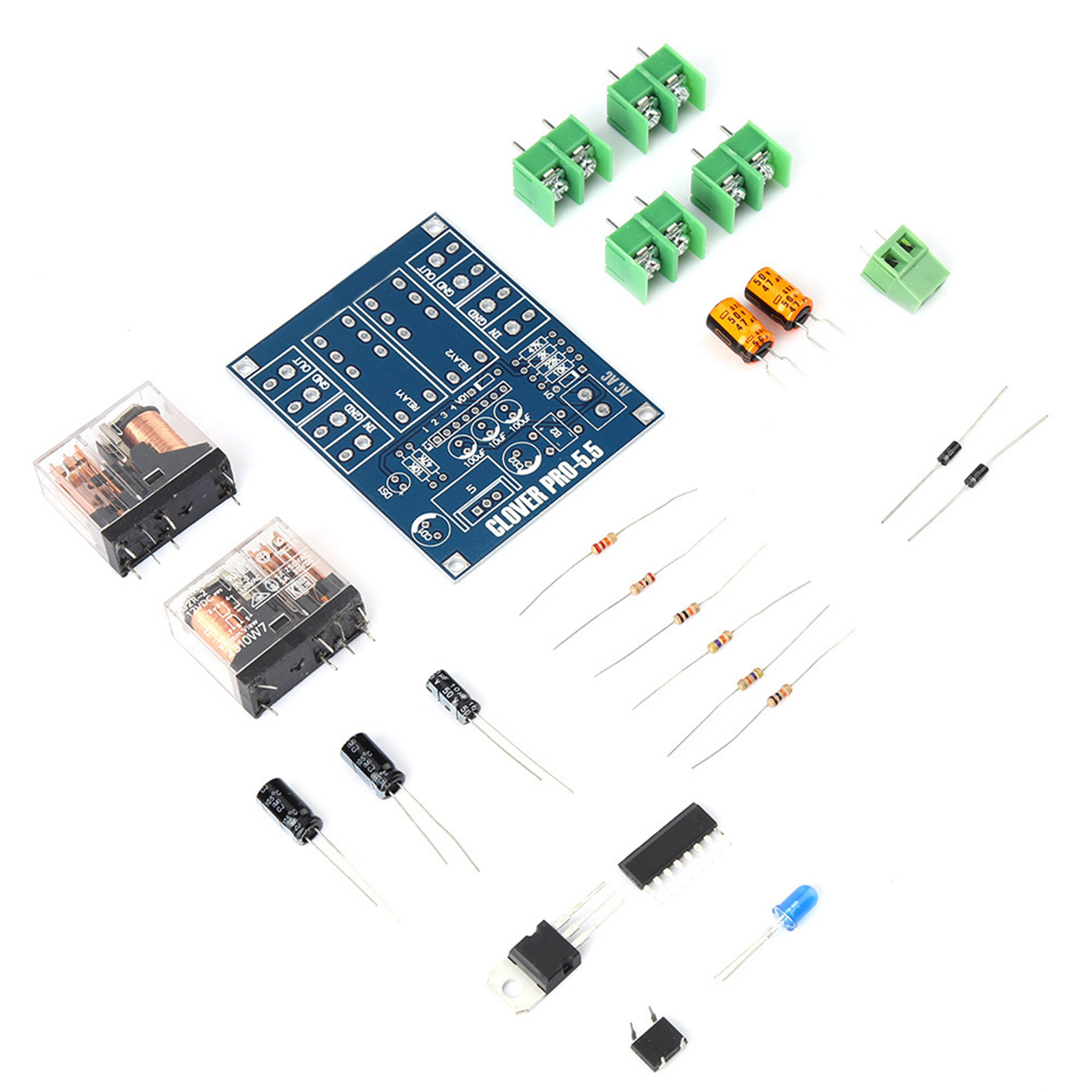

Diy-montagesatz Für Lautsprecherschutzmodul, 12-24v Ac Doppelrelais-spannungsregler

1. Diese Platine verwendet einen 7812-Spannungsregler und ist für einen weiten Versorgungsspannungsbereich von 12 V bis 24 V AC ausgelegt. 2. Der UPC1237-Schaltkreis im Zentrum der Platine integriert eine Einschaltverzögerung, einen Gleichstrom-Überstromschutz und einen Überspannungsschutz. 3. Die beiden Relais sind standardmäßig für hohe Ströme ausgelegt, sodass Sie sich keine Sorgen um Lichtbögen oder Oxidation machen müssen. 4. Die kompakte Platine (6,9 x 5,7 cm) bietet eine zuverlässige und einfach zu lötende Schaltung, die keine Justierung erfordert. 5. Diese Version kann einen 500-W-Verstärker ansteuern, wobei jeder Kanal über ein hochwertiges Relais gesteuert wird. Beschreibung: Die Lautsprecherschutzplatine erfüllt zwei Hauptfunktionen: Sie schützt den Audioverstärker und die Lautsprecher während der Startphase, wenn am Verstärkerausgang Gleichspannung anliegen kann, und sie schützt die Lautsprecher im unwahrscheinlichen Fall eines Fehlers in der Endstufe des Verstärkers, bei dem eine Gleichstromkomponente die Schwingspule beschädigen könnte. Der dedizierte UPC1237-Schaltkreis bildet das Herzstück dieser Platine. Merkmale: Diese Platine verwendet einen 7812-Spannungsregler und ist für einen weiten Versorgungsspannungsbereich von 12 V bis 24 V AC ausgelegt. Der UPC1237-Schaltkreis im Inneren der Platine verfügt über eine Einschaltverzögerung, Überspannungsschutz und Überstromschutz. Die beiden verwendeten Relais sind Originalteile und für hohe Ströme ausgelegt, wodurch jegliches Risiko von Lichtbögen oder Oxidation ausgeschlossen wird. Die kompakte Platine (6,9 x 5,7 cm) ist zuverlässig, einfach zu löten und erfordert keine Justierung. Mit dieser Version können Sie einen 500-W-Verstärker steuern, wobei jeder Kanal von einem hochwertigen Relais angesteuert wird. Große, leicht zugängliche Klemmenblöcke erleichtern die Signalübertragung. Die Gleichspannungsüberwachung und der Echtzeit-Lautsprecherschutz ermöglichen die sofortige Abschaltung bei Stromausfall. Technische Daten: Stromversorgung: AC 12–24 V; Einschaltverzögerung: Ja; Überspannungsschutz: Ja; Schutz vor Schäden durch Stromausfall: Ja; Abmessungen der Leiterplatte: 6,9 × 5,7 cm / 2,71 × 2,24 Zoll. Lieferumfang: 1 x Lautsprecherschutzset (Ersatzteile). Hinweis: Für dieses Set sind Elektronikkenntnisse erforderlich. Bitte stellen Sie sicher, dass Sie die Montage und Verwendung beherrschen. Beachten Sie, dass die ältere und die neuere Version dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte prüfen Sie vor der Bestellung, ob dies für Sie akzeptabel ist.
