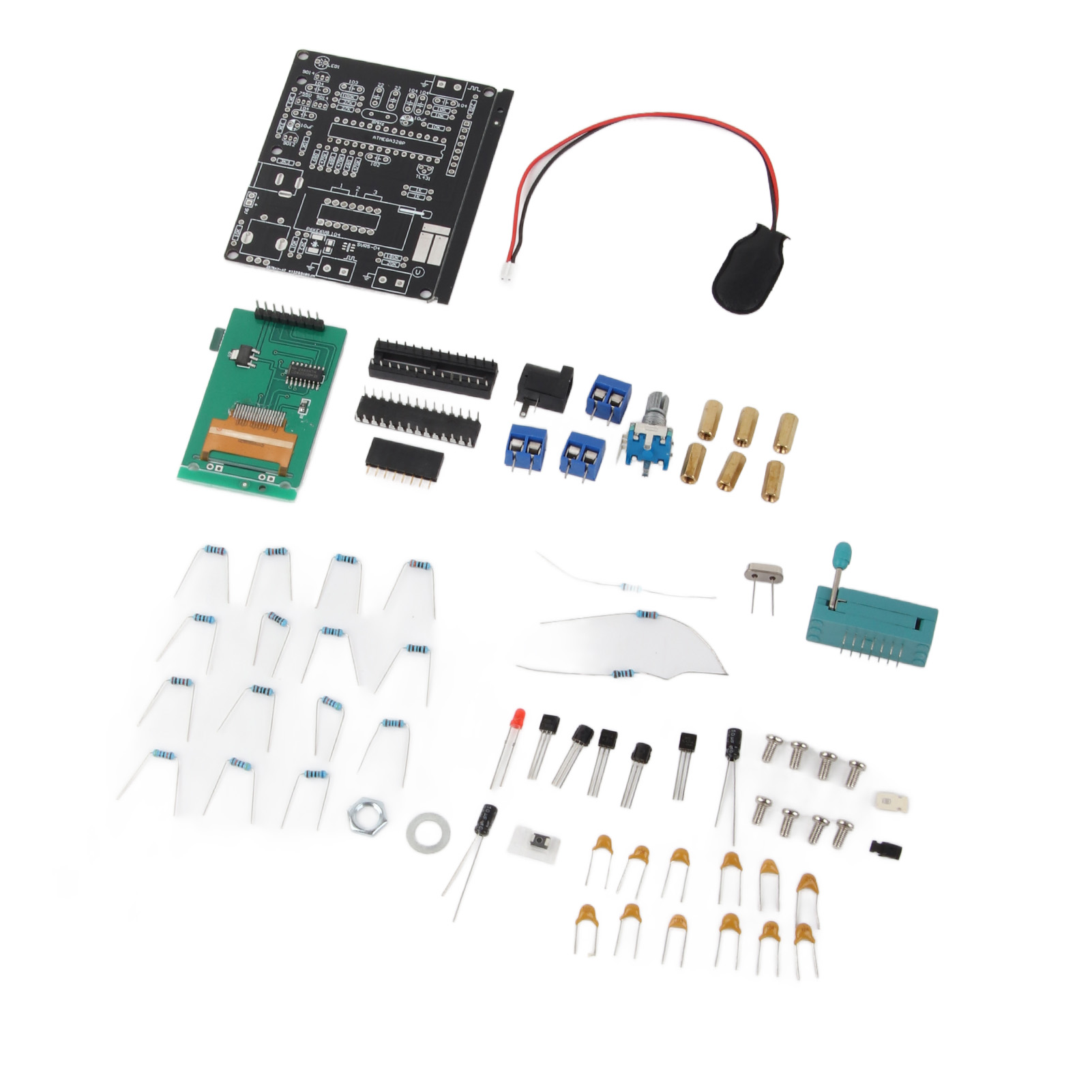

Diy-transistortester-kit, Dc 6,8-12 V, Pwm-rechteckwelle, Farbanzeige, Esr, Voltmeter Und Frequenzmesser.

1. Klares Display: Das Display verfügt über einen 160 x 128 Pixel großen Farbbildschirm mit einer 8 x 20 Zeichen großen Vollbildanzeige und 16-Bit-Farbtiefe. Grafiken werden als Bauteilmuster dargestellt. 2. Intelligente Prüfung: Automatische Erkennung von NPN- und PNP-Transistoren, Feldeffekttransistoren, Dioden, Doppeldioden, Thyristoren und Feldeffekttransistoren. Automatische Bestimmung der Ausgangsleitungen dieser Transistoren. 3. Einfache Bedienung: Drehschaltersteuerung, Ein-Klick-Messung, automatische Abschaltfunktion. Integrierter Schaltkreisblock im Lieferumfang enthalten. Die Bedienung ist sehr einfach. 4. Stromversorgung: Betrieb mit einer 9-V-Batterie oder einem Netzteil möglich. Der Stromverbrauch des Moduls beträgt ca. 30 mA und nach dem Abschalten ca. 20 nA. 5. Einfache Installation: Leicht und kompakt, lässt sich dieser Transistortester in wenigen Minuten installieren. Produkttyp: Transistortester. Anzeige: 160 x 128 Pixel Farbbildschirm, 8 x 20 Zeichen Vollbildanzeige, 16-Bit Farbtiefe, mit grafischer Darstellung der Bauteilsymbole. Schalter: Drehschalter, Ein-Klick-Messung, automatische Abschaltung. Stromversorgung: 1 x 6F22 9V DC-Batterie (nicht im Lieferumfang enthalten). Weitere Stromversorgungsoptionen: 6,8–12V DC-Netzteil, Stromaufnahme: ca. 30 mA (ca. 20 nA im ausgeschalteten Zustand). Testfunktionen: 1. Automatische Erkennung von NPN- und PNP-Transistoren, Feldeffekttransistoren, Dioden, Doppeldioden und Thyristoren sowie automatische Bestimmung ihrer Pinbelegung. 2. Messung des Stromverstärkungsfaktors in Emitterschaltung von NPN- und PNP-Transistoren, der Basis-Emitter-Schwellenspannung und des Kollektor-Emitter-Leckstroms im ausgeschalteten Zustand. 3. Identifizierung von Darlington-Trioden anhand ihrer Emitter-Schwellenspannung und hohen Basisverstärkung. 4. Erkennung der eingebauten Schutzdioden von Leistungstransistoren und Feldeffekttransistoren. 5. Messung der Gate-Source-Schwellenspannung, des Drain-Source-Durchlasswiderstands und der Gate-Source-Kapazität eines Feldeffekttransistors. 6. Gleichzeitige Messung von bis zu zwei Widerständen, einschließlich dreipoliger, einstellbarer Widerstände. Am Endschalter kann nur ein Widerstandswert gemessen werden. 7. Maximale Widerstandsmessauflösung: 0,01 Ω. Messung bis 50 MΩ möglich. 8. Kondensatormessbereich: 25 pF bis 100 mF, Auflösung: 1 pF. 9. Bei Kondensatoren über 90 nF gleichzeitige Messung des äquivalenten Serienwiderstands (ESR) mit einer maximalen Auflösung von 0,01 Ω. 10. Bei Kondensatoren über 5000 pF wird der Spannungsabfall nach dem Laden gleichzeitig angezeigt und gibt somit den Gütefaktor (Q) wieder. 11. Messen Sie bis zu zwei Dioden gleichzeitig und zeigen Sie deren positive und negative Anschlüsse sowie deren Schwellenspannung an. 2. Leuchtdioden (LEDs) werden ebenfalls durch grafische Symbole dargestellt; ihre Schwellenspannung ist deutlich höher als die von herkömmlichen Dioden. 3. Eine Spannungsreglerdiode mit einer Sperrspannung unter 4,5 V kann als Doppeldiode erkannt und angezeigt werden. Die positiven und negativen Anschlüsse werden durch die Diode mit einer Schwellenspannung von ca. 700 mV bestimmt, während die Schwellenspannung der anderen Diode dem geregelten Wert entspricht. Daher wird von der gleichzeitigen Messung einer herkömmlichen Diode und einer Spannungsreglerdiode abgeraten. 14. Beim Testen einer Diode kann gleichzeitig die Sperrkapazität ihres PN-Übergangs und die des PN-Übergangs des Transistors gemessen werden. In diesem Fall können nur Basis und Emitter oder Basis und Kollektor gleichzeitig gemessen werden. 15. Es ist auch möglich, Kondensatoren mit einer Kapazität von weniger als 25 pF zu testen. Bereiten Sie dazu einen 30-pF-Kondensator vor, testen Sie diesen zuerst und schließen Sie dann den zu messenden Kondensator parallel an, bevor Sie eine weitere Messung durchführen. Subtrahieren Sie anschließend den Messwert des 30-pF-Kondensators vom erhaltenen Ergebnis. 16. Messen Sie gleichzeitig die Induktivität von Widerständen unter 2100 Ω im Messbereich von 0,01 mH bis 20 H. 17. Der Test dauert ca. 2 Sekunden; bei Kondensatoren und Induktivitäten mit höheren Werten verlängert sich die Messdauer. 18. Zusatzfunktionen: Frequenzmessung, Spannungsmessung, Rechteckwellengenerator, PWM-Generator, Codierung und Decodierung von Infrarot-Fernbedienungen, Test von Temperatursensoren, Test von Temperatur- und Feuchtigkeitssensoren, Farbauswahl, Fehlersuche und Kalibrierung, Dauermessung usw. 19. Frequenzmessbereich: 1 Hz bis 1 MHz und darüber. Unterhalb von 25 kHz wird das Tastverhältnis angezeigt und die Auflösung beträgt 0,001 mHz. 20. Kontinuierliche Spannungsmessung bis 50 V. 21. Rechteckwellenausgang, mehrere Frequenzbereiche bis 2 MHz verfügbar. 2. PWM-Signalausgang mit fester Frequenz und einstellbarem Tastverhältnis von 1 % bis 99 %. 2. Spezielle Kapazitätsmessfunktion für kontinuierliche Messungen. Direkte Messung von Kondensatoren von 2 µF bis 50 mF. Der Stromkreis mit dem zu messenden Kondensa
