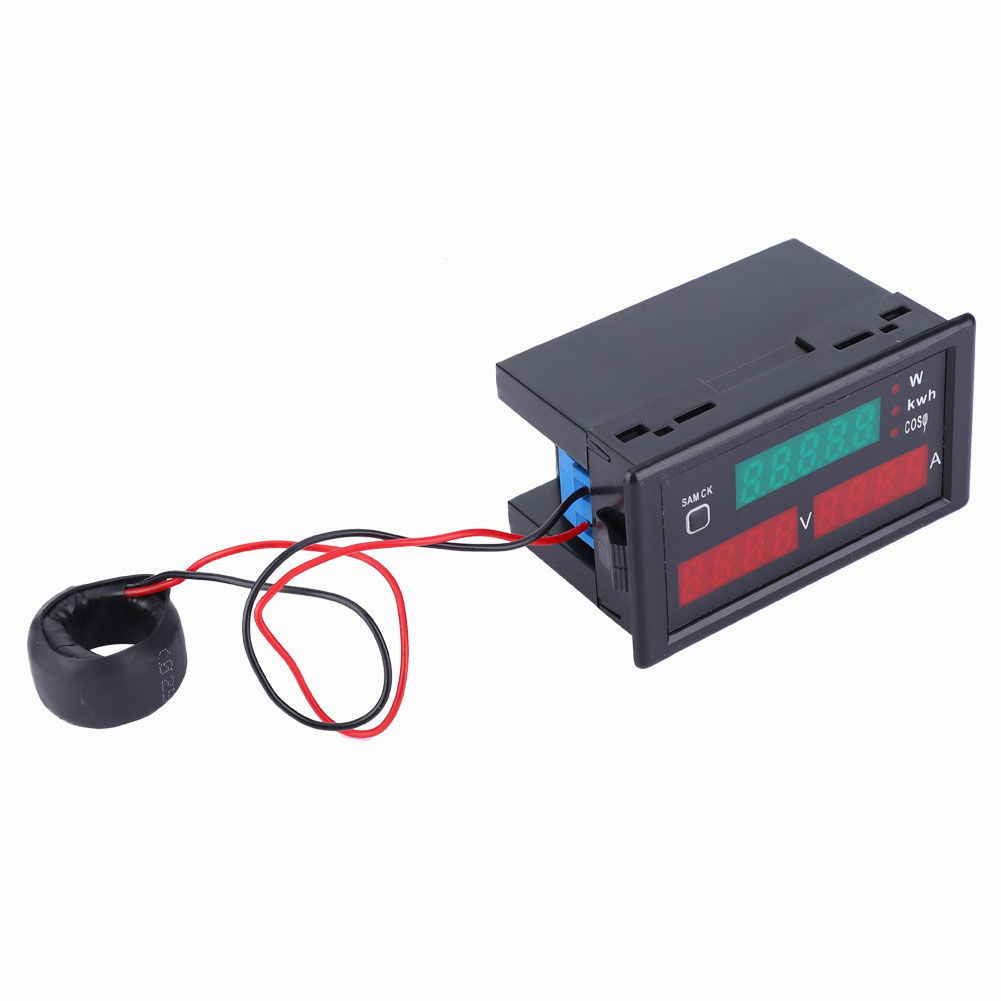

Dl69-2047 5 En 1 Multimètre D'Énergie Voltmètre Ampèremètre Facteur De Puissance Wattmètre (80300v 100a)

1. Outil de mesure multifonction 5 en 1, permettant de mesurer la tension, le courant, le facteur de puissance, la puissance et l'énergie électrique. 2. Résolution de mesure adaptative. 3. Affichage de la tension et du courant par un tube numérique LED rouge 4 chiffres de 0,32 pouce. 4. Affichage de la puissance active, de l'énergie électrique et du facteur de puissance par un tube numérique LED vert 5 chiffres de 0,32 pouce. 5. Haute précision de mesure : jusqu'à 1 % ± 2 chiffres. Type d'article : Compteur d'énergie multifonction. Précision de mesure : 1 % ± 2 chiffres. Affichage : Tension et courant par un tube numérique LED rouge 4 chiffres de 0,32 pouce ; puissance active, énergie électrique et facteur de puissance par un tube numérique LED vert 5 chiffres de 0,32 pouce. Tension et courant optionnels : 80~300 V 100 A, 200~450 V 100 A. Plage de mesure : Tension alternative : 80,0-300,0 V (ou 200,0-450,0 V, à préciser lors de la commande). Sélectionnez 80~300 V pour une mesure en 220 V ; sélectionnez 200-450 V pour une mesure en 380 V. La plage 200-450 V est utilisée pour une tension de 220 V ; l’appareil ne fonctionne pas en dessous de 200 V. Courant alternatif : 0,00-100,0 A. La résolution d’affichage est de 0,01 A pour les courants inférieurs à 100 A et de 0,1 A pour les courants supérieurs à 100 A. La plage de mesure est automatiquement convertie. Puissance active : (tension de mesure : 80,0-300,0 V CA) 0,0-30 000 W (200,0-450,0 V CA : 45 000 W) Énergie électrique : 0,000-99 999 kWh, conversion automatique de la virgule décimale Facteur de puissance : 1,000-0,000 Fréquence de mesure : Environ 2 mesures par seconde Utilisation et câblage : 1. Conformément au schéma de câblage, connectez l’extrémité secondaire (fil vert) du transformateur de courant de l’appareil à la borne bleue du multimètre, puis faites passer le fil du circuit de mesure une fois par l’orifice central du transformateur de courant. 2. Connectez le fil de mesure de tension à la borne verte du multimètre. Mettez l’appareil sous tension pour mesurer la tension. Commencez la lecture des résultats de mesure. 3. Après la mise sous tension, les fonctions d’affichage du multimètre sont la tension (V), le courant (A) et la puissance active (W). Lorsque vous appuyez sur le bouton situé à gauche du tableau de bord (SAM CK), l'affichage de la puissance active (W) passe à l'affichage de l'énergie électrique (kWh). Pour afficher le facteur de puissance (cos φ), appuyez de nouveau sur le bouton. Appuyez une nouvelle fois sur le bouton pour revenir à l'affichage de la puissance active (W). Appuyez de nouveau sur le bouton (SAM CK) pour afficher les informations sur l'afficheur numérique. La figure suivante illustre ce cycle. 4. Pour mesurer l'énergie électrique à partir de zéro, appuyez sur le bouton (SAM CK) afin de sélectionner le mode de mesure de l'énergie électrique. Ce mode s'affiche sur l'afficheur numérique vert à 5 chiffres. Le voyant indique la valeur en kWh. Maintenez ensuite le bouton (SAM CK) enfoncé pendant 5 secondes. L'afficheur numérique vert à 5 chiffres affiche alors zéro. Relâchez le bouton (SAM CK) pour afficher la valeur de zéro. 5. En cas de coupure de courant, l'appareil enregistre automatiquement les données de consommation électrique. Autrement dit, lorsque la tension mesurée est interrompue ou que l'alimentation est coupée, l'appareil sauvegarde automatiquement les données de consommation électrique. Lors du rétablissement du courant, l'appareil reprend la mesure à partir des données initialement enregistrées. 1 x Compteur 5 en 1 avec transformateur de courant 1 x Manuel d'utilisation
