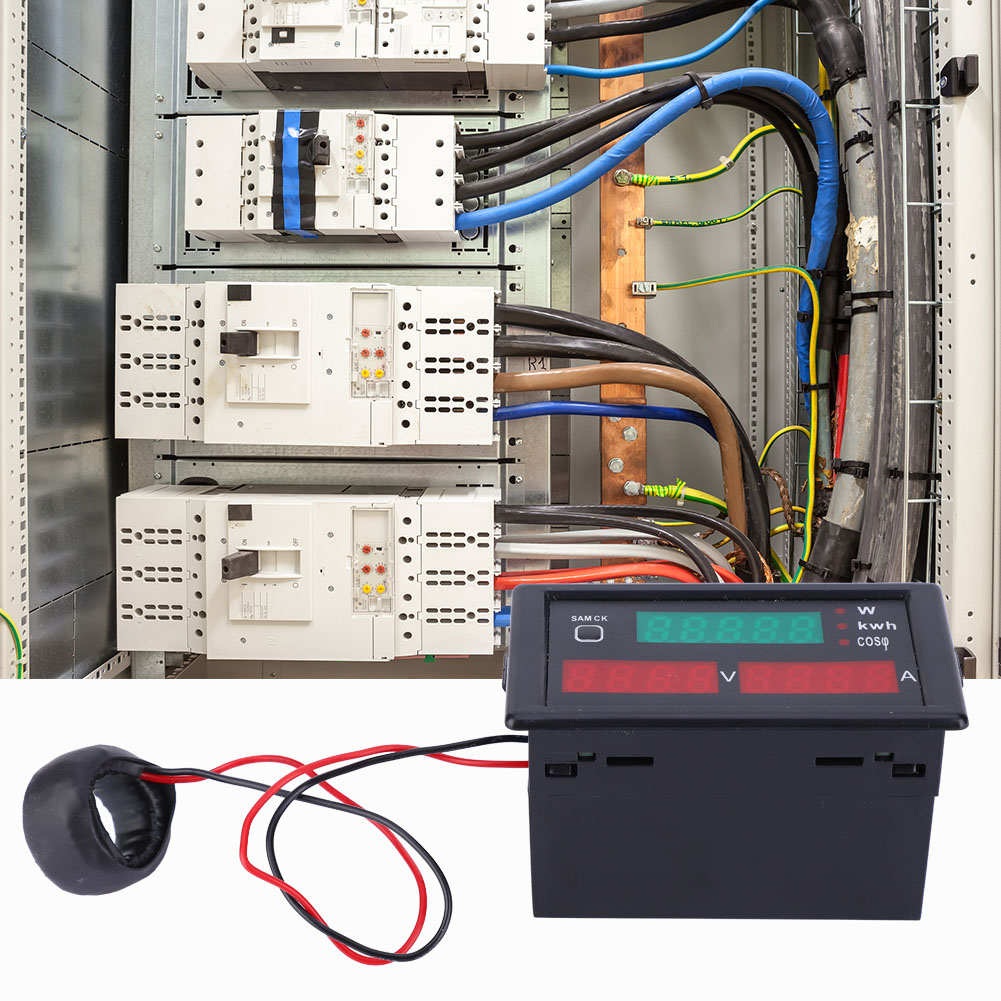

Dl69-2047 5-in-1 Multifunktions-energiemessgerät Voltmeter Amperemeter Leistungsfaktormesser (80300v 100a)

1. 5-in-1-Multifunktionsmessgerät zur Messung von Spannung, Stromstärke, Leistungsfaktor, Leistung und elektrischer Energie. 2. Automatische Messauflösung. 3. Spannungs- und Stromanzeige mit 4-stelliger roter 0,32-Zoll-LED-Digitalanzeige. 4. Wirkleistung, elektrische Energie und Leistungsfaktor mit 5-stelliger grüner 0,32-Zoll-LED-Digitalanzeige. 5. Hohe Messgenauigkeit bis zu 1 % ± 2 Digit. Artikeltyp: Multifunktions-Energiemessgerät. Messgenauigkeit: 1 % ± 2 Digit. Anzeige: Spannungs- und Stromanzeige mit 4-stelliger roter 0,32-Zoll-LED-Digitalanzeige; Wirkleistung, elektrische Energie und Leistungsfaktor mit 5-stelliger grüner 0,32-Zoll-LED-Digitalanzeige. Optionale Spannung/Stromstärke: 80–300 V, 100 A, 200–450 V, 100 A. Messbereich: Wechselspannung: AC 80,0–300,0 V (oder AC 200,0–450,0 V; bitte bei der Bestellung den Bedarf prüfen). Bitte wählen Sie 80–300 V für Messungen mit 220 V; bitte wählen Sie 200–450 V für Messungen mit 380 V. Bei 220 V ist der Messbereich 200–450 V. Unterhalb von 200 V funktioniert das Messgerät nicht. Wechselstrom: AC 0,00–100,0 A. Die Anzeigeauflösung beträgt 0,01 A bei Strömen unter 100 A und 0,1 A bei Strömen über 100 A. Der Messbereich wird automatisch angepasst. Wirkleistung: (Messspannung AC 80,0–300,0 V) 0,0–30000 W (AC 200,0–450,0 V: 45000 W) Elektrische Energie: 0,000–99999 kWh, automatische Dezimalpunktumrechnung Leistungsfaktor: 1,000–0,000 Messgeschwindigkeit: ca. 2 Messungen pro Sekunde Anwendung und Verdrahtung: 1. Verbinden Sie gemäß dem Schaltplan den Sekundäranschluss (grüne Leitung) des Stromwandlers mit dem blauen Anschluss des Messgeräts und führen Sie den Messdraht einmal durch die mittlere Öffnung des Stromwandlers. 2. Verbinden Sie die Spannungsmessleitung mit dem grünen Anschluss des Messgeräts. Schalten Sie das Gerät ein und beginnen Sie mit der Spannungsmessung. Lesen Sie die Messwerte ab. 3. Nach dem Einschalten zeigt das Messgerät Spannung (V), Stromstärke (A) und Wirkleistung (W) an. Durch Drücken der Taste (SAM CK) auf der linken Seite des Instrumentenfelds wechselt die Anzeige der Wirkleistung (W) zur Anzeige der elektrischen Energie (kWh). Durch erneutes Drücken der Taste wird der Leistungsfaktor (COSφ) angezeigt. Durch Drücken der Taste kann zwischen den Anzeigen gewechselt werden. Durch Drücken der Taste (SMA CK) wird die Anzeigefunktion der Digitalanzeige aktiviert. Die folgende Abbildung zeigt den Ablauf. 4. Um die elektrische Energie ab Null zu messen, drücken Sie die Taste (SAM CK), um die Messfunktion auf die Energiemessung umzuschalten. Dies entspricht der rechten Funktion der 5-stelligen grünen LED-Digitalanzeige. Die Kontrollleuchte zeigt die Position in kWh an. Halten Sie anschließend die Taste (SAMCK) 5 Sekunden lang gedrückt. Die 5-stellige grüne LED-Digitalanzeige zeigt nun Null an. Durch Loslassen der Taste (SAM CK) wird die Messung ab Null angezeigt. 5. Das Strommessgerät speichert die Daten automatisch, wenn die Stromzufuhr unterbrochen wird. Das heißt, wenn die gemessene Spannung abbricht oder die Stromversorgung unterbrochen wird, speichert das Messgerät automatisch die aktuellen Strommesswerte. Bei erneuter Messung der Stromversorgung werden die gespeicherten Daten fortgesetzt. .we-text table td,.we-text table th,.wang-edit-text table td, .wang-edit-text table th ;.we-text table,.wang-edit-text table 1 x 5-in-1-Zähler mit Stromwandler, 1 x Benutzerhandbuch
