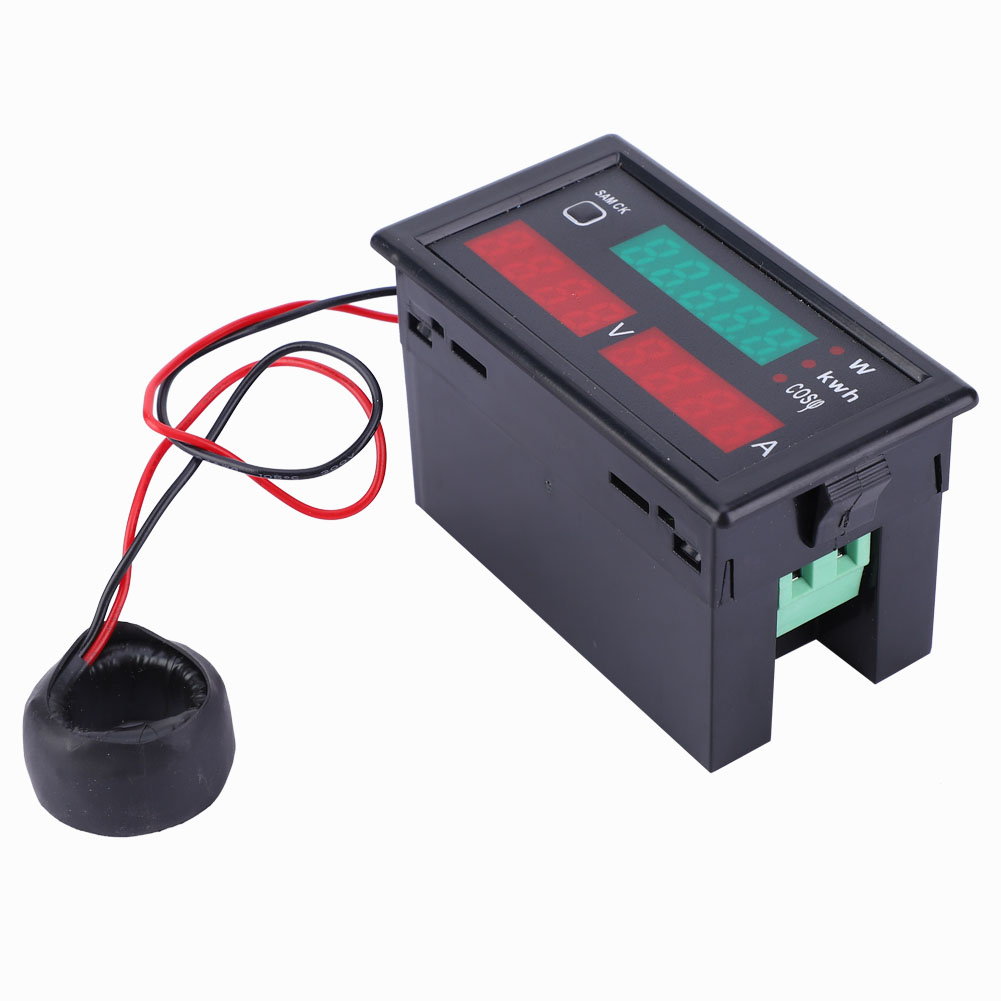

Dl69-2047 5-in-1 Multifunktions-energiemessgerät: Voltmeter, Amperemeter, Leistungsfaktormesser, Wattmeter (80300v 100a)

1. 5-in-1-Multifunktionsmessgerät zur Messung von Spannung, Stromstärke, Leistungsfaktor, Leistung und elektrischer Energie. 2. Adaptive Messauflösung. 3. Anzeige von Spannung und Stromstärke auf einem 0,32-Zoll-LED-Digitaldisplay mit 4 Ziffern (rot). 4. Anzeige von Wirkleistung, elektrischer Energie und Leistungsfaktor auf einem 0,32-Zoll-LED-Digitaldisplay mit 5 Ziffern (grün). 5. Hohe Messgenauigkeit: bis zu 1 % ± 2 Digits. Produkttyp: Multifunktionales Energiemessgerät. Messgenauigkeit: 1 % ± 2 Digits. Anzeige: Spannung und Stromstärke über ein 0,32-Zoll-LED-Digitaldisplay mit 4 Ziffern (rot); Wirkleistung, elektrische Energie und Leistungsfaktor über ein 0,32-Zoll-LED-Digitaldisplay mit 5 Ziffern (grün). Optionale Spannung und Stromstärke: 80–300 V, 100 A; 200–450 V, 100 A. Messbereich: Wechselspannung: 80,0–300,0 V (oder 200,0–450,0 V, bitte bei der Bestellung angeben). Wählen Sie 80–300 V für Messungen bei 220 V; wählen Sie 200–450 V für Messungen bei 380 V. Der Bereich 200–450 V gilt für eine Spannung von 220 V; das Gerät funktioniert nicht unter 200 V. Wechselstrom: 0,00–100,0 A. Die Anzeigeauflösung beträgt 0,01 A für Ströme unter 100 A und 0,1 A für Ströme über 100 A. Der Messbereich wird automatisch umgerechnet. Wirkleistung: (Wechselspannung 80,0–300,0 V) 0,0–30.000 W (Wechselspannung 200,0–450,0 V: 45.000 W) Elektrische Energie: 0,000–99.999 kWh, automatische Dezimalumrechnung Leistungsfaktor: 1,000–0,000 Messfrequenz: ca. 2 Messungen pro Sekunde Bedienung und Verdrahtung: 1. Verbinden Sie gemäß dem Schaltplan den Sekundäranschluss (grünes Kabel) des Stromwandlers mit dem blauen Anschluss des Multimeters. Führen Sie anschließend die Messleitung einmal durch die mittlere Öffnung des Stromwandlers. 2. Verbinden Sie die Spannungsmessleitung mit dem grünen Anschluss des Multimeters. Schalten Sie das Gerät ein, um die Spannung zu messen. Lesen Sie die Messwerte ab. 3. Nach dem Einschalten zeigt das Multimeter Spannung (V), Stromstärke (A) und Wirkleistung (W) an. Durch Drücken der Taste (SAM CK) auf der linken Seite des Bedienfelds wird die Anzeige von Wirkleistung (W) auf elektrische Energie (kWh) umgeschaltet. Um den Leistungsfaktor (cos φ) anzuzeigen, drücken Sie die Taste erneut. Drücken Sie die Taste ein weiteres Mal, um zur Wirkleistungsanzeige (W) zurückzukehren. Drücken Sie die Taste (SAM CK) erneut, um die Informationen auf dem Digitaldisplay anzuzeigen. Die folgende Abbildung veranschaulicht diesen Vorgang. 4. Um elektrische Energie ab Null zu messen, drücken Sie die Taste (SAM CK), um den Messmodus für elektrische Energie auszuwählen. Dieser Modus wird auf dem 5-stelligen grünen Digitaldisplay angezeigt. Die Kontrollleuchte zeigt den Wert in kWh an. Halten Sie anschließend die Taste (SAM CK) 5 Sekunden lang gedrückt. Das 5-stellige grüne Digitaldisplay zeigt dann Null an. Lassen Sie die Taste (SAM CK) los, um den Wert Null anzuzeigen. 5. Bei einem Stromausfall speichert das Gerät automatisch die Stromverbrauchsdaten. Das heißt, wenn die gemessene Spannung unterbrochen oder die Stromversorgung abgeschaltet wird, speichert der Zähler automatisch die Stromverbrauchsdaten. Nach Wiederherstellung der Stromversorgung setzt das Messgerät die Messung mit den ursprünglich aufgezeichneten Daten fort. 1 x 5-in-1-Messgerät mit Stromwandler, 1 x Bedienungsanleitung
