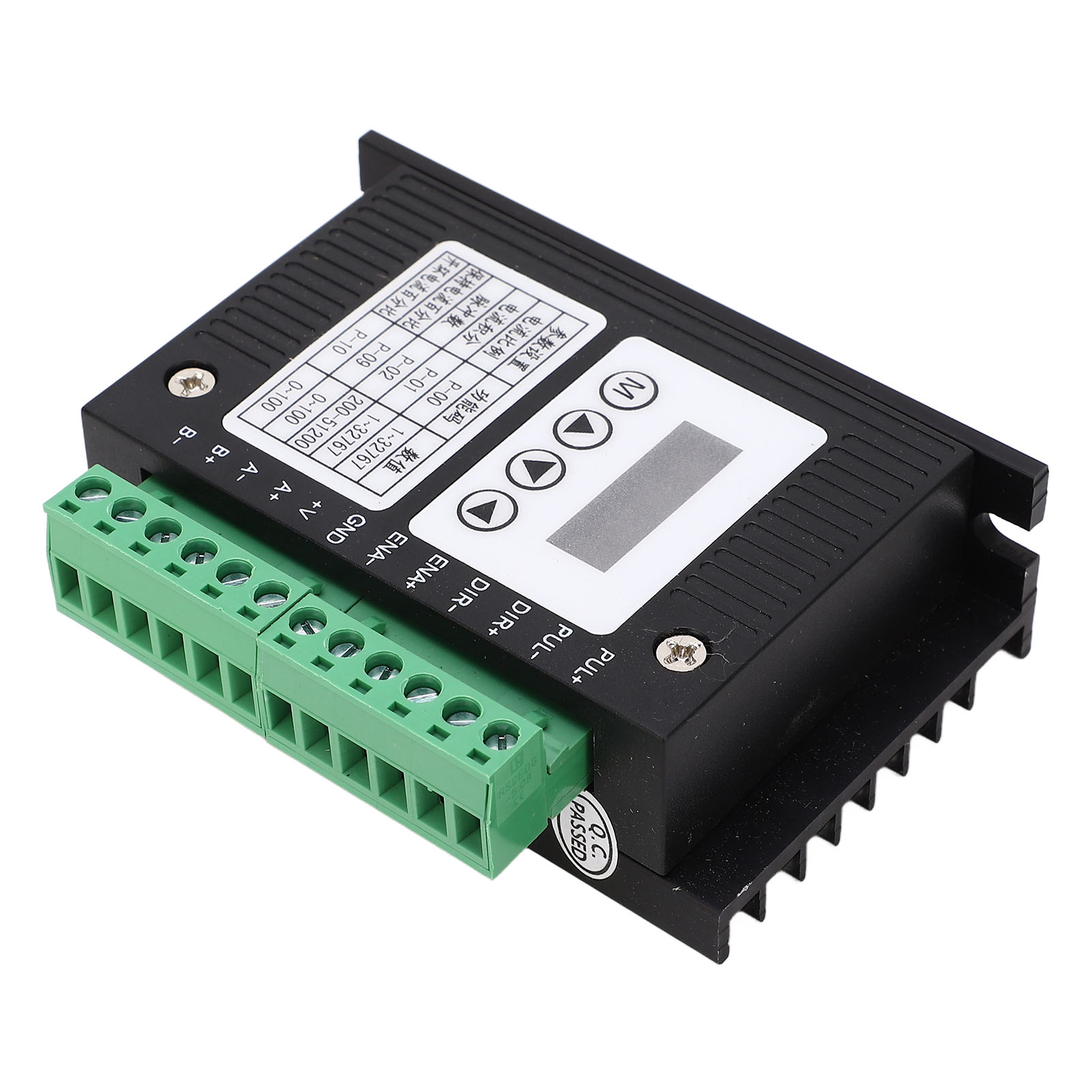

Dm542l 42/57 Schrittmotortreiber, Steuerung Mit Digitalanzeige, 5v-24v Netzteil

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Schrittmotortreiber, der für stabile und zuverlässige Leistung in Ihren Automatisierungsanwendungen entwickelt wurde. Dieses Modell DM542L verfügt über folgende technische Spezifikationen: **Hauptmerkmale:** - **Internes Design**: Integrierter Jog-Modus mit sanfter Filterfunktion für einen stabilen Betrieb ohne externe Beschleunigung oder Verzögerung. - **Vereinfachte Steuerung**: Intelligenter 32-Bit-ARM-Chip; die intelligente Motorsteuerung kann in den meisten Fällen eine SPS ersetzen und die Arbeitseffizienz erheblich steigern. - **Digitalanzeige**: 4-stellige LED-Anzeige mit 4 Tasten; übersichtliche Anzeige ermöglicht einfache Stromeinstellung im Bereich von 0-4,2 A. - **Geschlossener Regelkreis**: Nutzt Stromvektor-, Drehzahl- und Positionsregelung im geschlossenen Regelkreis mit optokopplerisoliertem Differenzsignaleingang; Impulsantwortfrequenz bis zu 200 kHz. - **Flexibel einsetzbar**: Schutzfunktionen gegen Überstrom und Überspannung, Überdrehzahl, Überhitzung usw., flexible Unterteilungseinstellung von 200 bis 51200, um allen Anforderungen gerecht zu werden. **Technische Daten:** - Typ: Schrittmotortreiber - Parameter: DM542L - Minimaler Dauerausgangsstrom: 1 A - Maximaler Dauerausgangsstrom: 4,2 A - Minimale Versorgungsspannung: 18 V DC - Typische Versorgungsspannung: 24 V DC - Maximale Versorgungsspannung: 48 V DC - Minimaler Logikeingangsstrom: 7 mA - Typischer Logikeingangsstrom: 10 mA - Maximaler Logikeingangsstrom: 20 mA - Maximale Leistungsaufnahme: 100 W - Pulsfrequenz: 0–200 kHz - Minimaler Isolationswiderstand: 500 MΩ - Maximaler Logikstrom des Digitalausgangs: 100 mA - Maximale Spannungsfestigkeit des Digitalausgangs: 24 V - Kühlmethode: Natürliche Kühlung oder externer Kühlkörper - Verwendung: Vor Staub, Öldämpfen und korrosiven Gasen schützen - Temperatur: 0 °C – 50 °C - Umgebungsfeuchtigkeit: 40–90 % rF - Umgebungsvibrationen: 10–55 Hz/0,15 mm - Lagertemperatur: -20 °C bis +65 °C **Schnittstellendefinition:** - Motoranschlüsse: A+, A-, B+, B- (Phasenspulen A und B) B) - Stromversorgungsanschlüsse: VCC (18-48 V DC), GND - Steueranschlüsse: DIR-, DIR+, PUL-, PUL+, ENA-, ENA+ (universelle +5V~24V-Signale, kein Vorwiderstand erforderlich) - Alarmanschlüsse: ALM-, ALM+ (negativer und positiver Alarmsignalausgang) **Fehlercodes:** - Er01: Motorüberlastung (Lösung: Rücksendung an den Hersteller zur Überprüfung) - Er02: Treiberüberspannung (Lösung: Motorkurzschluss prüfen oder Strom reduzieren) - Er03: Hardwarefehler (Lösung: Eingangsspannung prüfen) **Überwachungsparameter:** - L-00: Drehzahl - L-01: Impulsdrehzahl - L-02: Anzahl der Impulse gegeben - L-03: Nicht verwendet - L-05: Treiberfehlercode **Aktuelle Funktionsparameter:** - P-02: Anzahl der Unterteilungen einstellen (200-51200, Standard 2000) - P-10: Leerlaufstrom in Prozent (0-100, Standard 50) - JOG: Tippbetrieb mit ▲▼ - P-18: Motorrichtung (0: Rückwärts, 1: Vorwärts) - S-20: Standardeinstellungen wiederherstellen (auf 1 setzen) **P-Zonenparameter:** - P-00: Proportionale Stromschleifenverstärkung (1-32767, Standard 1500) - P-01: Integralstrom-Schleifenverstärkung (2-32766, Standardwert 200) - P-09: Haltestromanteil (0-100, Standardwert 40) - P-15: Impulsfilteraktivierung (0-6, Standardwert 0) - P-16: Filterzeit (0-25600 µs, Standardwert 500) - P-19: Interne Impulsbeschleunigung (0-5000, Standardwert 200) - P-20: Maximale Geschwindigkeit (0-3000, Standardwert 100) - P-21: Hubumdrehungen (0-65535, Standardwert 0) - P-22: Hubimpulse (0-65535, Standardwert 200) - P-23: Anzahl der Umdrehungen (0-200, Standard 1) - P-24: Richtung (0-1, Standard 1) - P-25: Intervall (0-3000000) - P-26: Umdrehung (0-1, Standard 1) - P-27: Interne Impulsaktivierung (0-1, Standard 0) - P-28: Interner Betriebstrigger (0-3, Standard 0) - P-29: Tippgeschwindigkeit (0-300, Standard 100) **Lieferumfang:** 1 x Schrittmotortreiber Dieser Treiber ist ideal für anspruchsvolle Automatisierungsprojekte und bietet außergewöhnliche Präzision und Robustheit. Perfekt für fortgeschrittene industrielle Anwendungen und Hobbyprojekte.
