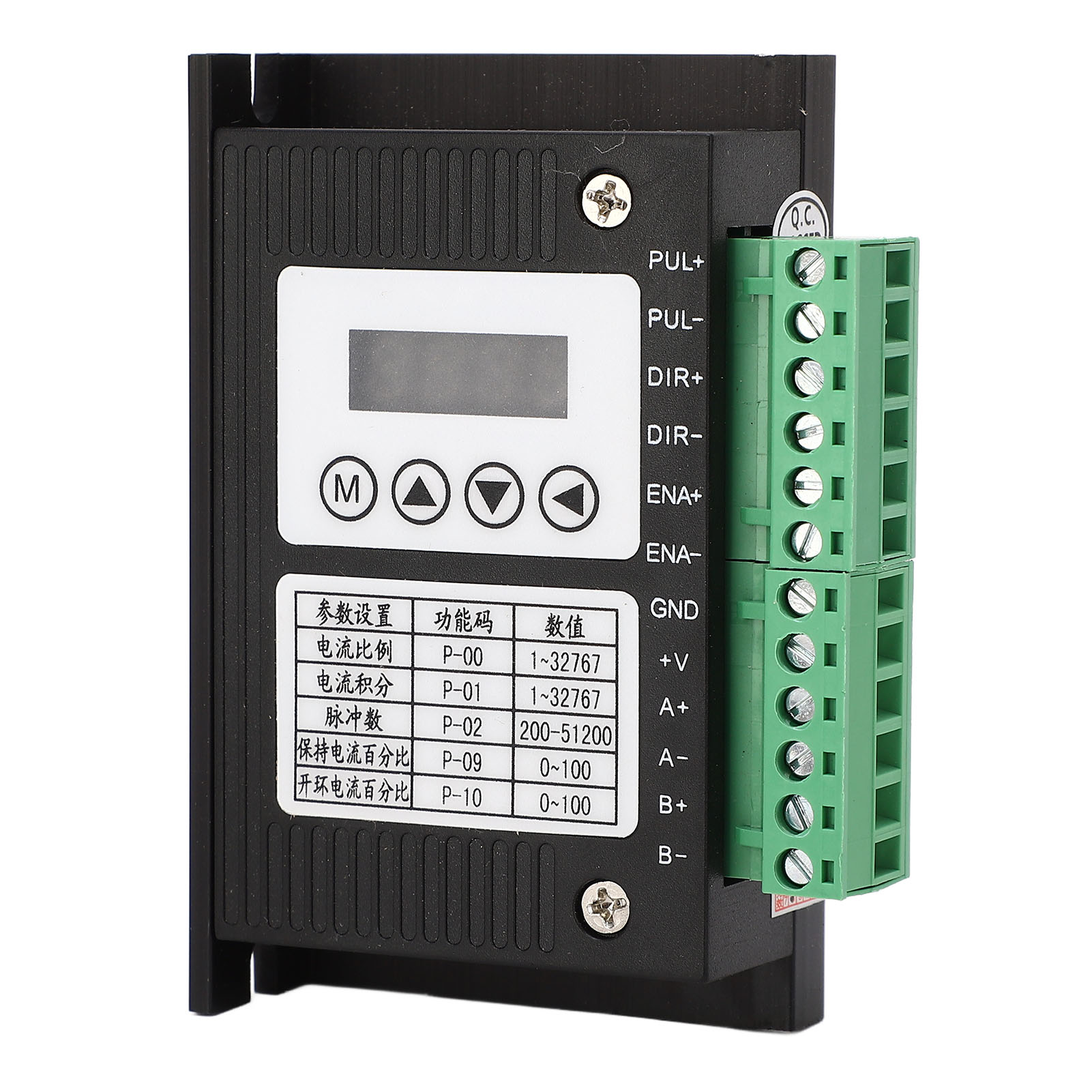

Dm542l Schrittmotortreiber, Digitalanzeige, 42/57-controller, 5v-24v, Präzisionstreiber

Willkommen in unserem Shop! Entdecken Sie unseren Schrittmotortreiber DM542L, ein hochpräzises Gerät zur Optimierung Ihrer Motorsteuerungsanwendungen. Dieses Produkt enthält einen sofort einsatzbereiten Schrittmotortreiber. **Hauptmerkmale:** - **Internes Design**: Interner Jogwheel-Modus mit integrierter Filterfunktion für stabilen Betrieb ohne externe Beschleunigung oder Verzögerung. - **Vereinfachte Steuerung**: Intelligenter 32-Bit-ARM-Chip; die intelligente Motorsteuerung kann in den meisten Fällen eine SPS ersetzen und die Arbeitseffizienz deutlich steigern. - **Digitalanzeige**: 4-stellige LED-Anzeige mit 4 Tasten; übersichtliche Anzeige ermöglicht einfache Stromeinstellung im Bereich von 0 bis 4,2 A. - **Geschlossener Regelkreis**: Vektorbasierte Regelung von Strom, Drehzahl und Position mit optokopplerisoliertem Differenzsignaleingang. Die Impulsantwortfrequenz kann 200 kHz erreichen. **Flexibler Betrieb:** Schutzfunktionen gegen Überstrom, Überspannung, Überdrehzahl, Überhitzung usw. Flexible Unterteilungseinstellung von 200 bis 51200, um allen Anforderungen gerecht zu werden. **Technische Daten:** - Artikeltyp: Schrittmotortreiber - Parameter: DM542L - Minimaler Dauerstrom: 1 A - Maximaler Dauerstrom: 4,2 A - Minimale Eingangsspannung: 18 V DC - Typische Eingangsspannung: 24 V DC - Maximale Eingangsspannung: 48 V DC - Minimaler Logik-Eingangsstrom: 7 mA - Typischer Logik-Eingangsstrom: 10 mA - Maximaler Logik-Eingangsstrom: 20 mA - Maximale Gesamtleistung: 100 W - Impuls Frequenz: 0–200 kHz - Minimaler Isolationswiderstand: 500 MΩ - Maximaler Logikstrom des digitalen Ausgangsports: 100 mA - Maximale Spannungsfestigkeit des digitalen Ausgangsports: 24 V - Kühlmethode: Natürliche Kühlung oder externer Kühlkörper - Verwendung: Vor Staub, Öldämpfen und korrosiven Gasen schützen - Betriebstemperatur: 0 °C bis 50 °C - Umgebungsfeuchtigkeit: 40–90 % rF - Vibration in der Betriebsumgebung: 10–55 Hz / 0,15 mm - Lagertemperatur: -20 °C bis +65 °C **Schnittstellendefinitionen:** Stromanschlüsse: - Anschluss 1: A+ (Motorwicklungsphase A+) - Anschluss 2: A- (Motorwicklungsphase A-) - Anschluss 3: B+ (Motorwicklungsphase B+) - Anschluss 4: B- (Motorwicklungsphase B-) - Anschluss 5: VCC (Positiver DC-Eingang, 18–48 V DC) - Anschluss 6: GND (Negativer DC-Eingang, 18–48 V DC) Steuersignalanschlüsse: - Anschluss 1: DIR- (Negativer Eingang, universelle Signalquelle +5–24 V, kein Vorwiderstand) - Anschluss 2: DIR+ (Positiver Eingang, universelle Signalquelle +5–24 V, kein Vorwiderstand) - Anschluss 3: PUL- (Negativer Impulseingang, universelle Signalquelle +5–24 V, kein Vorwiderstand) - Anschluss 4: PUL+ (Impuls-Eingang positiv, Signalquelle +5V~24V universell, kein Serienwiderstand) - Anschluss 5: ENA- (Motoraktivierung negativer Eingang, aktives Signal = Motor frei) - Anschluss 6: ENA+ (Motoraktivierung positiver Eingang, aktives Signal = Motor frei) - Anschluss 7: ALM- (Alarmsignal negativer Ausgang) - Anschluss 8: ALM+ (Alarmsignal positiver Ausgang) **Fehlercodes und Lösungen:** - Er01: Motorüberlastung – Zur Überprüfung an den Hersteller zurücksenden - Er02: Treiberüberspannung – Prüfen Sie, ob der Motor kurzgeschlossen ist oder reduzieren Sie den Strom - Er03: Hardwarefehler – Prüfen Sie, ob die Eingangsspannung zu hoch ist **Parameterüberwachungsfunktionen:** - L-00: Drehzahl (Echtzeitüberwachung von Drehzahl, Spannung und Strom) - L-01: Pulsgeschwindigkeit (Echtzeitüberwachung) - L-02: Anzahl der abgegebenen Pulse (Echtzeitüberwachung) - L-03: Nicht verwendet - L-05: Treiberfehlercode (überprüft die Anzahl der empfangenen Pulse, um einen fehlenden Schritt zu erkennen) **Aktuelle Funktionsparameter:** - P-02: Unterteilungseinstellung (200-51200, Standard 2000) - P-10: Leerlaufstrom in Prozent (50 %, 8 A x 50 % = 4 A) - JOG: Tippbetrieb (JOG eingeben und ▲▼ drücken) - P-18: Motorrichtung (0 rückwärts, 1 vorwärts) - S-20: Standardwerte wiederherstellen (auf 1 setzen) **Hauptparameter der P-Zone:** - P-00: Proportionalverstärkung des Stromreglers (1–32767, Standardwert 1500) - P-01: Integralverstärkung des Stromreglers (2–32766, Standardwert 200) - P-02: Unterteilungseinstellung (200–51200, Standardwert 2000) - P-09: Haltestromanteil (0–100, Standardwert 40) - P-10: Leerlaufstromanteil (0–100, Standardwert 50) - P-15: Impulsfilteraktivierung (0–6, Standardwert 0, 0 = deaktiviert, 1 = aktiviert) - P-16: Filterzeit (0–25600, Standardwert 500 µs) P-18: Motordrehrichtung (0–1, Standardwert 1, 0 = positive Richtung, 1 = negative Richtung) - P-19: Interne Impulsbeschleunigung (0–5000, Standardwert 200) - P-20: Maximale Geschwindigkeit (0–3000, Standardwert 100) - P-21: Hubumdrehungen (0–65535, Standardwert 0) - P-22: Hubimpulse (0–65535, Standardwert 200) - P-23: Anzahl der alternierenden Bewegungen (0–200, Standardwert 1) - P-24: Richtung (0–1, Standardwert 1) - P-25: Intervall (0–3000000, Standardwert 0) - P-26: Wechselbewegung (0-1, Standard 1) - P-27: Aktivierung interner Impulse (0-1, Standard 0, 0 = Impulsmodus
