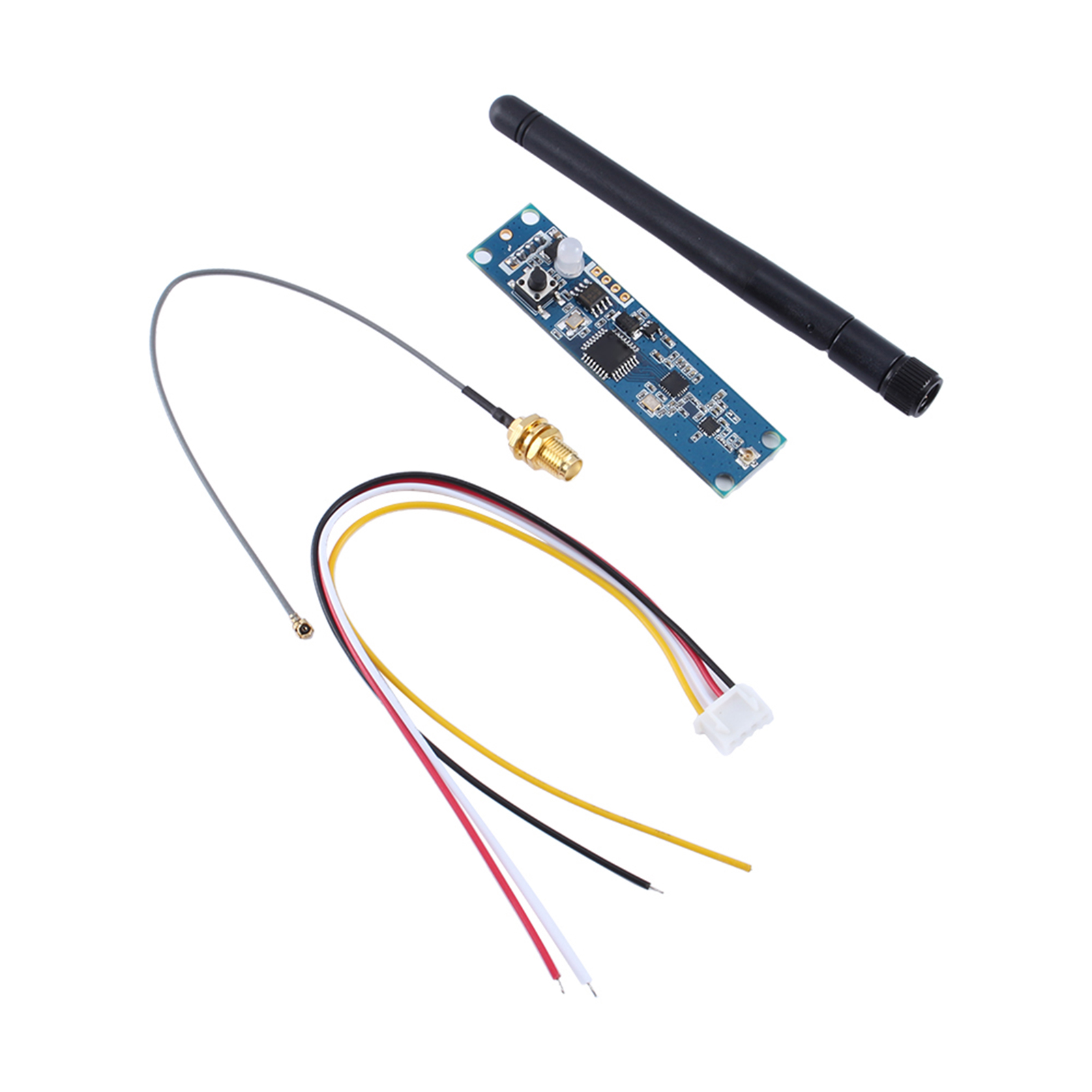

Dmx512 Wireless Transceiver Lernplatine

Willkommen in unserem Shop! Entdecken Sie unser DMX512-Funkmodul – die zuverlässige und kompakte Lösung für Ihre Lichtsteuerung. Dieses Modul ist ideal für professionelle Installationen und vereint geringe Größe mit fortschrittlicher Technologie für all Ihre Anforderungen. **Hauptmerkmale:** - Kompakte Größe, ideal für die Integration in leicht zugängliche Beleuchtungsbereiche. - Einfache Ein-Tasten-Bedienung und dreifarbige LED-Anzeige. - Überträgt Standard-DMX512-Protokolldaten vom Controller sowie DMX512-Daten für die Beleuchtung. - Automatisches Frequenzsprungverfahren über 126 Kanäle für hervorragende Störfestigkeit und optimale Zuverlässigkeit. - 7 einstellbare ID-Code-Gruppen ermöglichen den störungsfreien Betrieb mehrerer Funksysteme im selben Raum. **Technische Daten:** - Eingangsspannung: 5 V DC. - Betriebsfrequenzband: 2,4 GHz ISM mit 126 Kanälen. - Maximale Sendeleistung: 20 dBm. - Empfängerempfindlichkeit: -94 dBm. - Signalanschluss: RS485- oder AURT-CPU-Seriellanschluss. **Benutzerhandbuch:** Zuordnung zwischen ID-Code und LED-Farbe: 1: ROT 2: GRÜN 3: ROT + GRÜN = GELB 4: BLAU 5: ROT + BLAU = LILA 6: GRÜN + BLAU = TURIN 7: ROT + GRÜN + BLAU = WEISS Einmaliges Drücken der Taste zeigt die ID-Einstellung an, erneutes Drücken legt die ID fest, und jeder weitere Tastendruck erhöht den ID-Wert um 1. **Betriebsbedingungen:** **- LED leuchtet dauerhaft: kein DMX oder drahtloses System Signal.** **- Blinkende rote LED: Übertragung läuft.** **- Blinkende grüne LED: Empfang läuft.** **- HF-Frequenz: 2,400 bis 2,525 GHz, insgesamt 126 Kanäle mit automatischer Kanalsuche.** **- ID-Code: 7 Gruppen (1–7), einstellbar über die Taste „key“. Funktioniert nur, wenn Sender und Empfänger denselben ID-Code haben.** **Kommunikation herstellen:** **1.** Schalten Sie die DMX512-Funksender- und -empfängerplatinen ein.** **2.** Drücken Sie die Taste „key“, um auf Sender und Empfänger denselben ID-Wert einzustellen. Verwenden Sie unterschiedliche ID-Werte, wenn Sie mehrere Funknetzwerke am selben Standort nutzen möchten.** **3.** Die rote LED blinkt, wenn der Sender DMX-Daten auf einer störungsfreien Frequenz sendet. Der Empfänger wechselt dann zu einer anderen Kommunikationsfrequenz. Die grüne LED blinkt, bis der korrekte ID-Code empfangen wurde. Die Blinkfrequenz ist proportional zur DMX-Datengeschwindigkeit. 4. Sobald die Kommunikation hergestellt ist, ist das System betriebsbereit. **Lieferumfang:** 1 x DMX512 Funk-PCB-Modul für LED-Controller (Sender und Empfänger enthalten). Dieses Produkt eignet sich ideal für Projekte, die eine zuverlässige Funkübertragung und eine einfache Installation erfordern. Bei weiteren Fragen stehen wir Ihnen gerne zur Verfügung.
