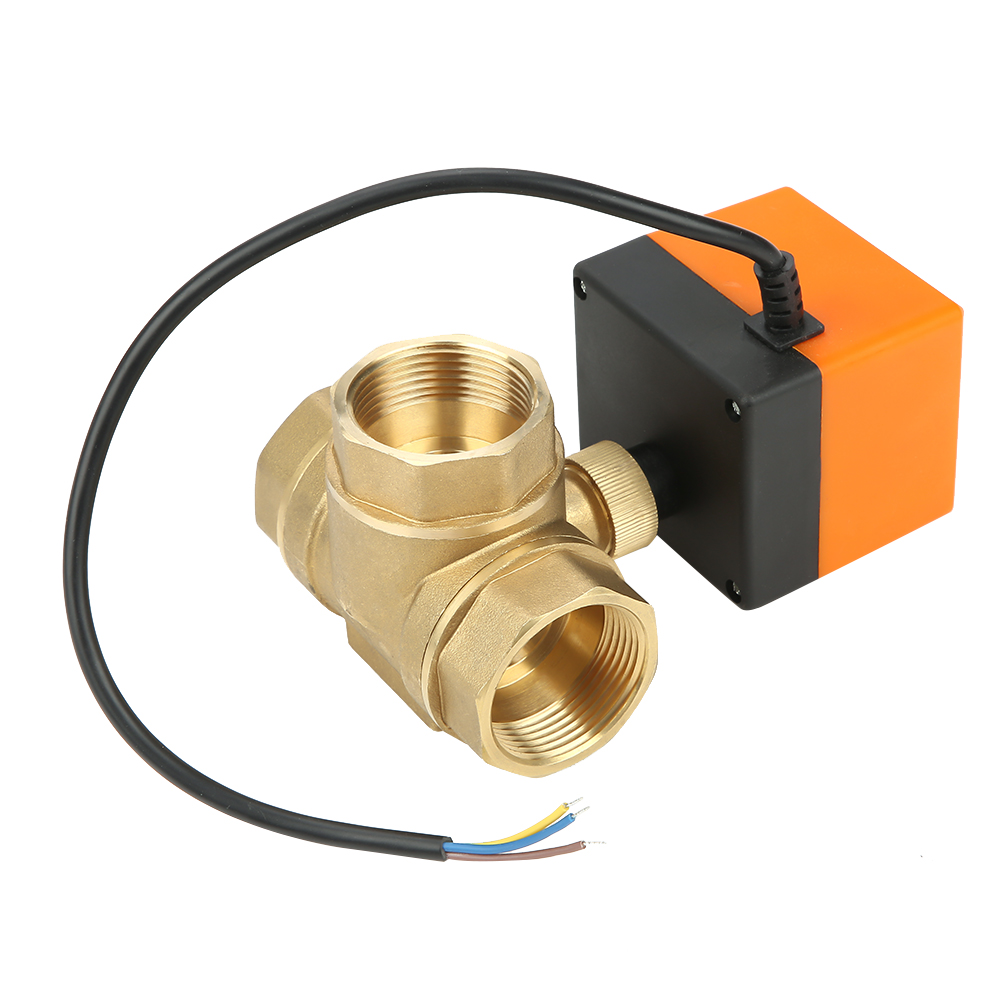

Dn32 G1-1/4 Messing-3-wege-kugelhahn Mit Motorantrieb Dc24v Für Klimaanlagen

1. Das aus hochwertigem Messing gefertigte Kugelventil ist langlebig und zuverlässig. 2. Der integrierte Stellantrieb schaltet das Ventil im geschlossenen Zustand stromlos ab – sicher und energiesparend. 3. Das Produkt benötigt wenig Platz und kann an der Wand montiert werden. 4. Präzise Konstruktion, absolut dicht, kein Auslaufen. 5. Hauptsächlich verwendet für Gebläsekonvektoren und Wasserregelsysteme von Klimaanlagen. Spezifikation: Zustand: Neu Modell: DN32 3-Draht 2-Regelventil Gehäusematerial: Messing Ventilstangenmaterial: Edelstahl 304 Dichtungsmaterial: Spezialgummi Antriebssockelmaterial: Aluminium-Druckguss Antriebsabdeckungsmaterial: Flammhemmender ABS-Kunststoff Antriebsmotor: Hysterese-Synchronmotor Betriebsspannung des Antriebs: DC 24 V Leistungsaufnahme: ≤ 7,5 VA Ventilkörperdruck: 1,6 MPa Zulässiger Druck: ≤ 0,13 MPa Geeignetes Medium: Kaltwasser, Warmwasser Geeignete Medientemperatur: 2 °C - 95 °C Geeignete Umgebungstemperatur: 0 °C - 60 °C Öffnungszeit: ca. 10 Sekunden Schließzeit: ca. 5 Sekunden Ventilanschluss: G1-1/4 Gewicht: ca. 1275 g / 45,0 oz Höhe: ca. 15 cm / 5,9 Zoll Größe: ca. 7 x 6,3 cm / 2,8 x 2,5 Zoll Durchmesser: ca. 4 cm / 1,6 Zoll Lieferumfang: 1 x motorisiertes Kugelventil Installation und Inbetriebnahme: 1. Vor der Installation die Anleitung sorgfältig lesen, die Stromzufuhr unterbrechen und die Installation von Fachleuten durchführen lassen. 2. Die Durchflussrichtung muss der Pfeilrichtung auf dem Ventilkörper entsprechen. 3. Der Ventilkörper muss oberhalb der Kondenswasserwanne des Ventilators angebracht werden, um sicherzustellen, dass das Kondenswasser in die Wanne tropft. 4. Ventilkörper und Antrieb müssen vertikal mit einem Winkel von ±60° installiert werden und einen Mindestabstand von 30 mm nach oben aufweisen. 5. Für Wartungsarbeiten muss ausreichend Platz vorhanden sein. Die Installation muss so erfolgen, dass sie für Wartungspersonal zugänglich ist. 6. Zwei oder mehr elektrische Ventile dürfen nicht parallel geschaltet werden. Falls Parallelschaltung erforderlich ist, müssen die Ventile getrennt werden. 7. Vor der Installation des Antriebs muss der Ventilkörper installiert und die Rohrleitung auf Dichtheit geprüft werden. 8. Wenn der Antrieb am Gehäuse montiert ist, darf er während der Installation und Inbetriebnahme nicht mit Gewalt belastet werden, da dies zu Beschädigungen führen kann. 9. Der Antrieb darf nicht mit Isoliermaterial umwickelt werden, da dies die Wärmeableitung beeinträchtigt. 10. Antriebe müssen zuverlässig mit Leitern von mindestens 1,5 mm² geerdet werden. Alle anderen Leitungen müssen den geltenden Normen für Elektrofachkräfte entsprechen. 11. Nach der Installation und Funktionsprüfung darf die Inbetriebnahme nicht unter Wasser erfolgen. Beobachten Sie den Antrieb drei vollständige Betriebszyklen lang, um die korrekte Funktion der Komponenten zu überprüfen. 12. Nach der Inbetriebnahme ohne Wasser kann die Inbetriebnahme unter Wasser erfolgen. Die Druckdifferenz zwischen dem oberen und unteren Wasserstand im System muss streng auf unter 0,13 MPa begrenzt werden, um die Funktionsfähigkeit des elektrischen Ventils am Durchflussschalter zu gewährleisten.
