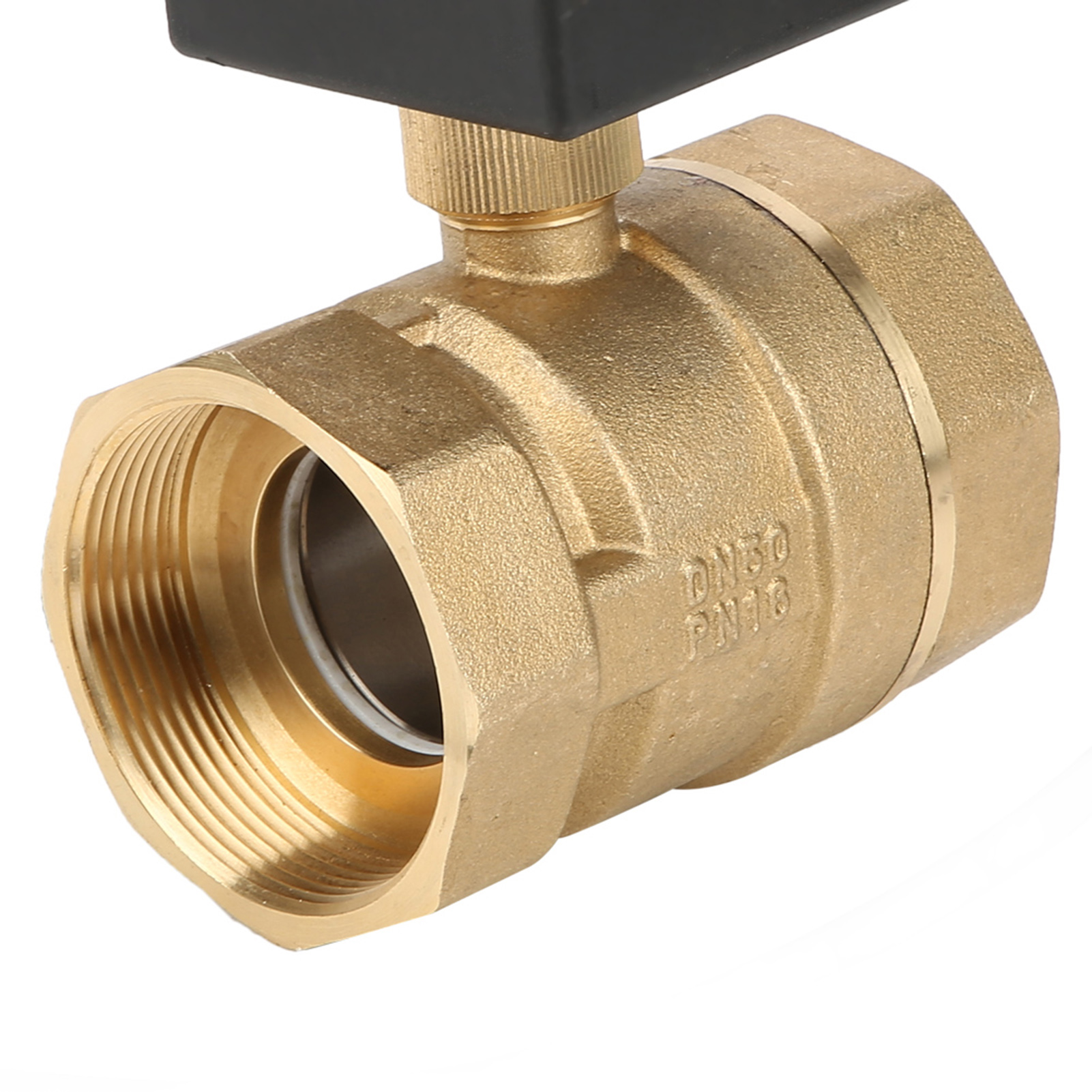

Dn50 Dreileiter-zweiwege-elektrokugelventil Mit Zwei Reglern, 220 V Wechselstrom

Willkommen in unserem Shop! Entdecken Sie unser motorisiertes Kugelventil, speziell entwickelt für die präzise Steuerung von Wassersystemen in Heizungs-, Lüftungs- und Klimaanlagen. Hergestellt aus hochwertigem Messing, garantiert dieses Ventil Robustheit und Langlebigkeit und gewährleistet so dauerhaft einen stabilen und zuverlässigen Betrieb. Hauptmerkmale: - Zweipunktsteuerung über ein Dreileitersystem, ideal für automatisierte und komplexe Systeme. - Einfache Bedienung und gleichbleibende Leistung, geeignet für professionelle Anforderungen. Technische Daten: - Material: Messing (Ventilkörper), Edelstahl 304 (Spindel), Spezialgummi (Dichtung), Aluminiumlegierung (Motorbasis), ABS-Kunststoff (Motorabdeckung). - Typ: 2-Wege, 3-Leiter, 2-Punktsteuerung. - Motor: Synchronmotor mit Hysterese. - Betriebsspannung: AC 220 V - Leistungsaufnahme: ≤ 7,5 VA - Ventildruck: 1,6 MPa - Zulässige Druckdifferenz: ≤ 0,13 MPa - Geeignete Medien: Kaltwasser, Warmwasser - Medientemperatur: 2 °C bis 90 °C - Umgebungstemperatur: 0 °C bis 60 °C - Öffnungszeit: ca. 10 Sekunden - Schließzeit: ca. 5 Sekunden - Ventilanschluss: G2 (DN50) - Gewicht: 1412 g (ca. 49,8 oz) - Verdrahtung: - SR (zweifarbig): COM - BR (braun): Ventil schließen - BL (blau): Ventil Öffnen Lieferumfang: - 1 * Motorisiertes Kugelventil Installationsanleitung: 1. Vor der Installation die Stromversorgung trennen; dies muss von einem Fachmann durchgeführt werden. 2. Die Durchflussrichtung muss dem auf dem Ventilkörper markierten Richtungspfeil entsprechen. 3. Das Ventil über der Wasserauffangwanne des Ventilators positionieren, um sicherzustellen, dass Tropfen in die Wanne fallen. 4. Ventil und Motor müssen in einem vertikalen Winkel von ±60° installiert werden; mindestens 30 mm Freiraum nach oben für die Demontage einplanen. 5. Für ausreichend Freiraum um Rohre, Geräte und Gebäude für Wartungsarbeiten sorgen und den Zugang über einen Revisionsschacht gewährleisten. 6. Nicht zwei oder mehr Ventile parallel schalten. Ist eine Parallelschaltung erforderlich, ein Relais zur Trennung verwenden. 7. Installieren Sie zuerst das Ventil und prüfen Sie den Druck in der Rohrleitung. Installieren Sie anschließend den Motor. 8. Wenn der Motor bereits installiert ist, wenden Sie bei der Installation oder Justierung keine Gewalt an, um Beschädigungen zu vermeiden. 9. Wickeln Sie den Motor nicht mit Wärmedämmmaterial ein, da dies die Wärmeableitung beeinträchtigt. 10. Der Motor muss zuverlässig mit Drähten von mindestens 1,5 mm² geerdet werden; alle anderen Leitungen müssen den geltenden elektrischen Normen entsprechen. 11. Nach Installation und Prüfung schalten Sie das System ein und testen Sie es ohne Wasser. Beobachten Sie mindestens drei vollständige Motorläufe, bis alles normal und korrekt funktioniert. 12. Führen Sie nach der Justierung ohne Wasser einen Test mit Wasser durch. Die Schwankung des Differenzdrucks im System muss streng auf ≤ 0,13 MPa begrenzt werden, um die Wirksamkeit des Ventils bei der Durchflussregelung zu gewährleisten.
