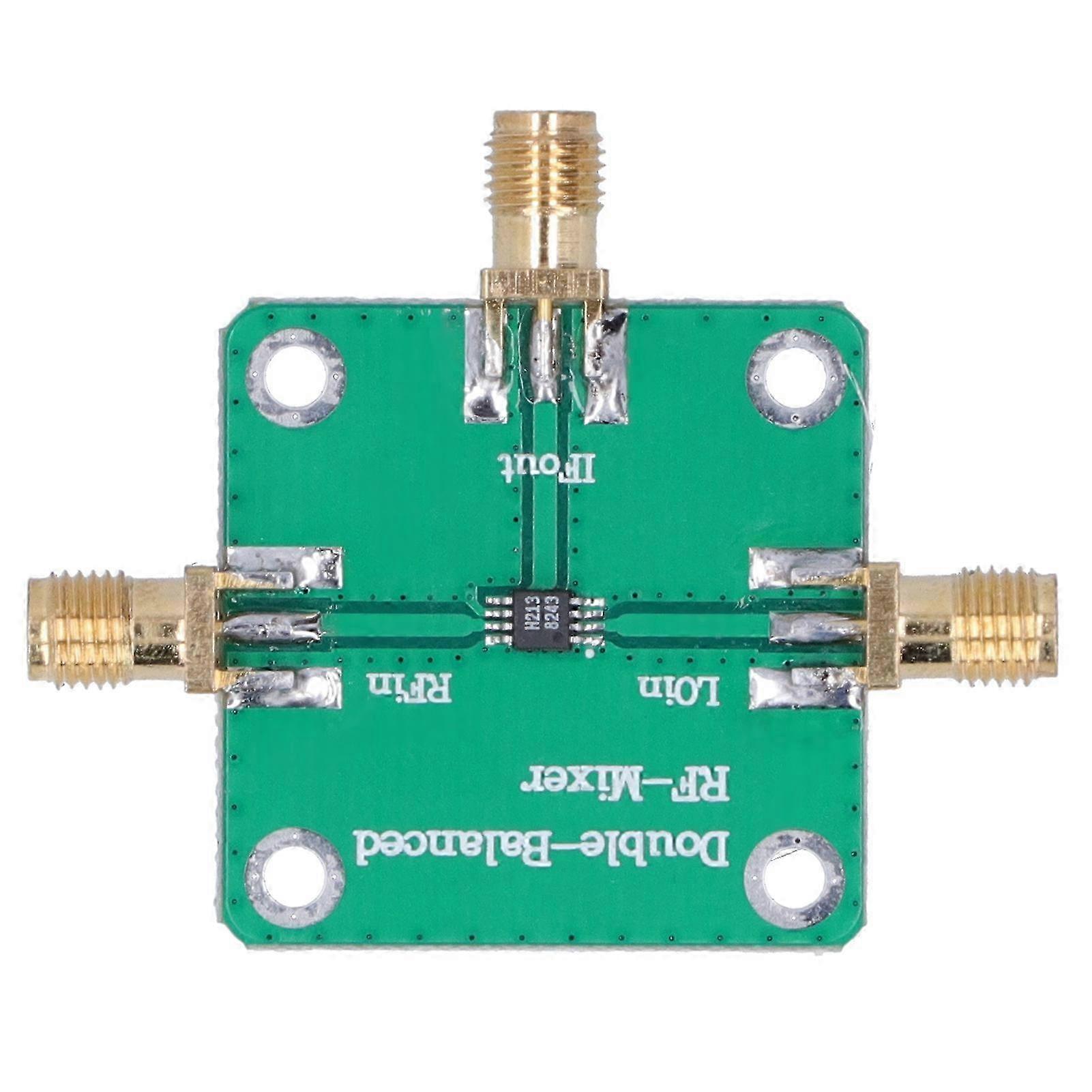

Doppel-hf-mischer-leiterplattenmodul, Mikrowellen-hochfrequenz-wandler, Hochfrequenz-wechselrichter Für Abwärtswandler, Elektronikbausatz

Willkommen in unserem Shop! Hochwertiges HF-Mischermodul, entwickelt für professionelle Anwendungen, die eine präzise und zuverlässige Frequenzumsetzung erfordern. Dieses passive Modul benötigt keine externe Stromversorgung und lässt sich daher einfach in Ihre Systeme integrieren. **Detaillierte technische Spezifikationen:** - Produkttyp: HF-Mischermodul - Material: Hochwertige Leiterplatte - Stromversorgung: Passiver Mischer (keine externe Stromversorgung erforderlich) - HF-Eingang: 1,5 bis 3,8 GHz - Zwischenfrequenzausgang: DC bis 1,0 GHz - Umwandlungsdämpfung: 8,0 dB - Rauschzahl: 8,0 dB (SSB) - Lokaloszillator-Eingang: +18 dBm - Portisolation: - Lokaloszillator zu HF: 38 dB (typisch) - Lokaloszillator-Zwischenfrequenz: 28 dB (typisch) - Kompressionspunkt bei 1 dB (P1dB): 8 dBm - Intercept-Punkt dritter Ordnung (IP3): 18 dBm - Abmessungen: ca. 33 x 33 mm (1,3 x 1,3 Zoll) ohne Anschlüsse - Anschlüsse: Standard-SMA-Buchse - Platinendicke: ca. 1,6 mm (0,1 Zoll) **Absolute Maximalwerte (nicht überschreiten, um irreversible Schäden zu vermeiden):** - Maximaler HF- oder Lokaloszillator-Eingang: 22 dBm - Maximaler Lokaloszillator-Eingang: 27 dBm (0,5 W) **Lieferumfang:** - 1 x HF-Mischermodul **Produktmerkmale:** - Aus einem Stück gefertigt. Gratfrei geformt, mit glatter Oberfläche und einfacher Installation. - Die Leiterplatte besteht aus einer 1,6 mm dicken, doppelseitigen Platine und gewährleistet eine gute Leitfähigkeit für hohe und niedrige Ströme. - Große Wärmeableitungsfläche für einen dauerhaften und stabilen Betrieb. - Fortschrittliche Technologie und sorgfältige Fertigung für ein makelloses Finish. - Robuste Struktur und hohe Leistung gewährleisten langfristige Zuverlässigkeit. Dieses Modul eignet sich ideal für Hochfrequenzexperimente, drahtlose Kommunikation oder Forschungsprojekte, die eine hochpräzise Frequenzumsetzung erfordern. Dank seiner passiven Bauweise und der standardmäßigen SMA-Anschlüsse lässt es sich problemlos mit anderen Geräten verbinden.
