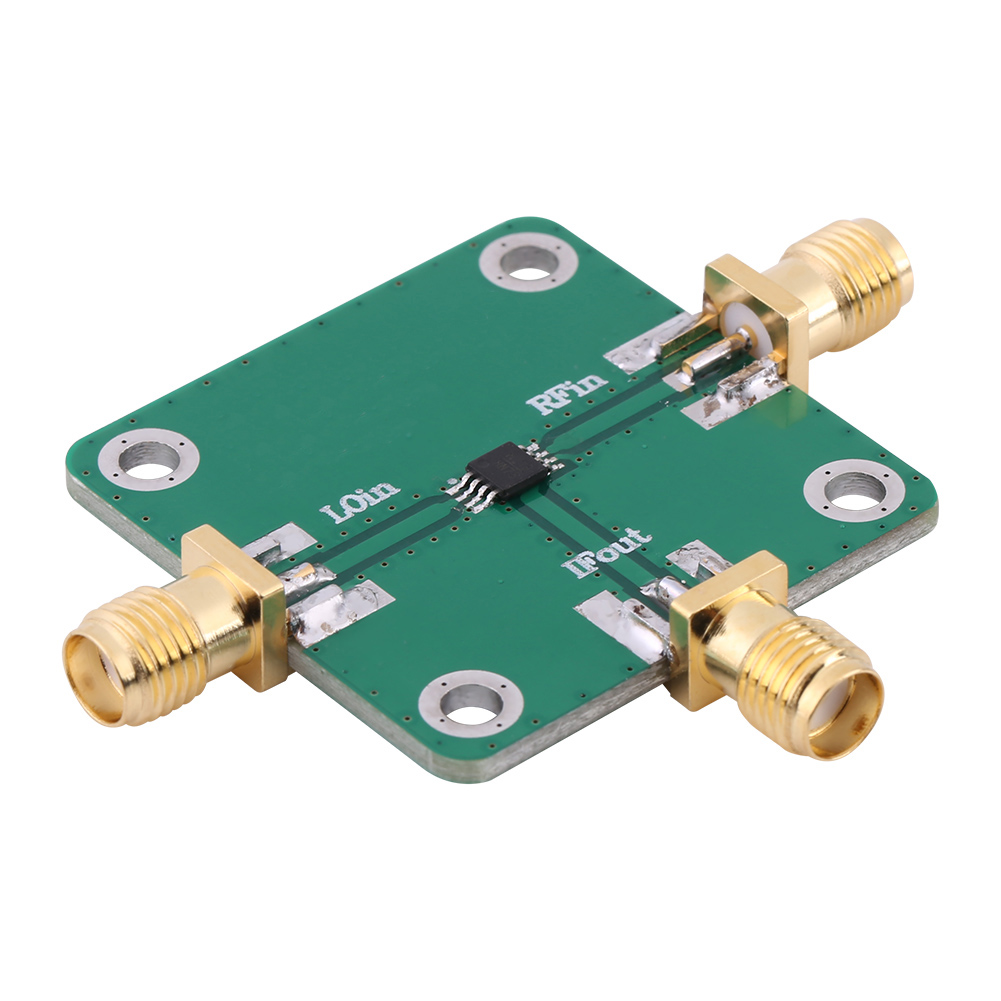

Doppelt Symmetrischer Mikrowellen-hf-mischer, Rfin=1,5–4,5 Ghz, Rfout=dc–1,5 Ghz, Lo=312 Mhz

Willkommen in unserem Shop! Dieser dual-symmetrische Hochfrequenzmischer wurde für professionelle Anwendungen entwickelt, die eine präzise und zuverlässige Frequenzumsetzung erfordern. Seine detaillierten technischen Spezifikationen lauten wie folgt: - **HF-Eingangsfrequenz (RFin)**: 1,5 bis 4,5 GHz - **HF-Ausgangsfrequenz (RFout)**: DC bis 1,5 GHz - **Lokale Frequenz (LO)**: 312 MHz - **Rauschfaktor**: 0,6 dB - **LO/HF-Isolation**: 40 dB - **Umsetzungsdämpfung**: 8,5 dB - **1-dB-Kompressionspunkt**: 10 dBm - **Maximale HF/ZF-Eingangsleistung**: 13 dBm - **Maximale LO-Eingangsleistung**: 27 dBm - **Anschluss**: Standard-SMA-Buchse Dieser Mischer verwendet eine doppelt symmetrische Topologie mit Differenzialschaltung an beiden Eingängen. Dadurch wird sichergestellt, dass keines der Eingangssignale direkt am Ausgang anliegt; es ist nur das erzeugte (gemischte) Signal vorhanden. Diese Konstruktion bietet eine hervorragende Isolation zwischen den HF- und ZF-Eingängen relativ zum LO-Eingang, wodurch der Bedarf an zusätzlicher ZF-Filterung reduziert wird. Im Vergleich zu unsymmetrischen oder einfach symmetrischen Mischern ist dieses Modell komplexer und benötigt höhere Treibereingangspegel, bietet aber eine überlegene Leistung hinsichtlich der Unterdrückung von Störsignalen. Standard-SMA-Buchsen erleichtern den Anschluss an die meisten Test- und Kommunikationsgeräte. **Lieferumfang**: - 1 x Frequenzmischer (wie oben beschrieben) Dieses Produkt wird mit allen genannten Spezifikationen geliefert und ist sofort einsatzbereit für Ihre HF-Systeme. Bitte beachten Sie, dass die physikalischen Abmessungen nicht in dieser Beschreibung enthalten sind, die SMA-Buchse jedoch universelle Kompatibilität gewährleistet.
