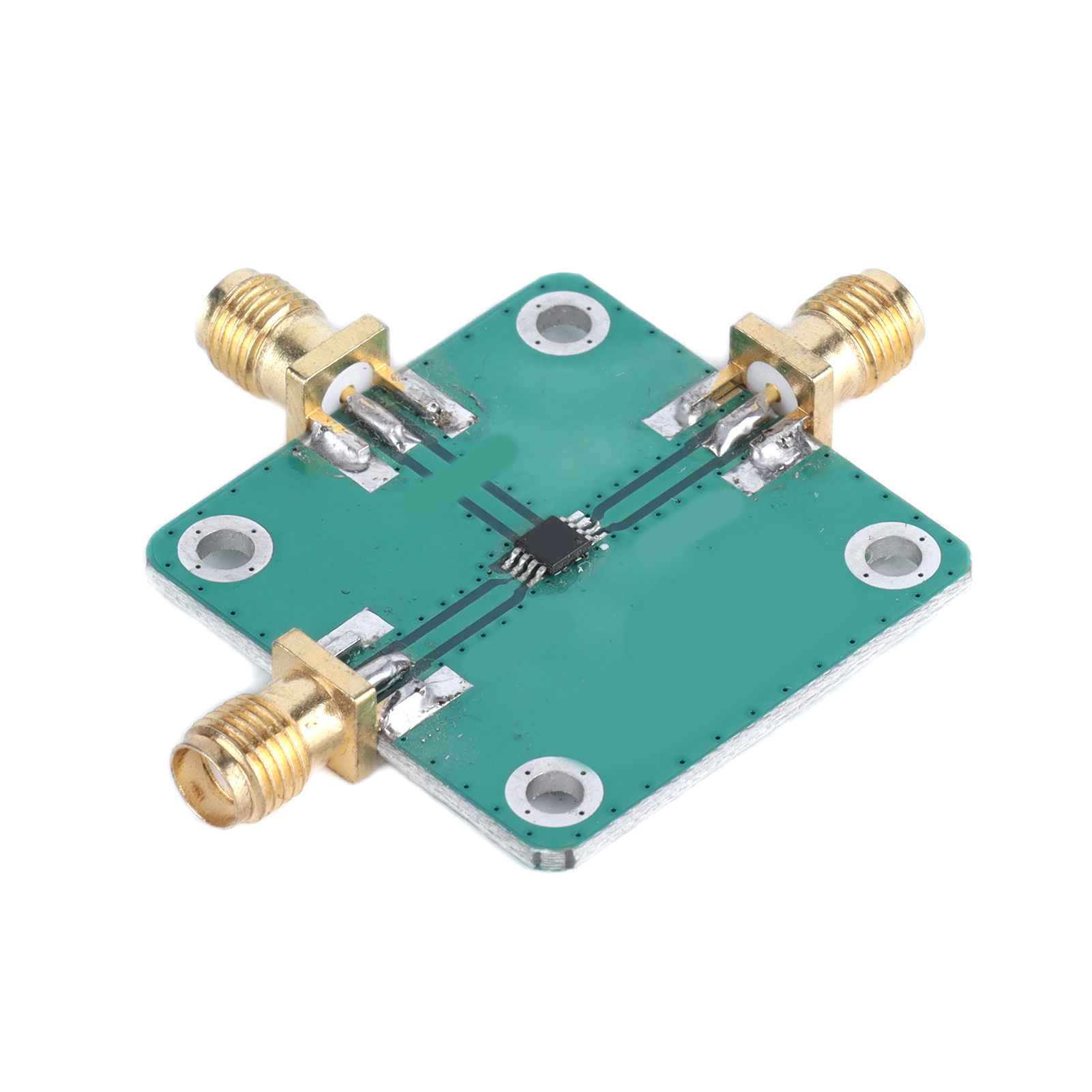

Doppelt Symmetrisches Mischermodul, Mikrowellen-hf-mischwandler, Hf-eingang = 1,5–3,8 Ghz, Hf-ausgang = Dc–1,0 Ghz

1. Die internen Komponenten bestehen aus doppelt symmetrischen Mikrowellendioden und bieten hohe Zuverlässigkeit. 2. Die typische 38-dB-Isolation zwischen Lokaloszillator und HF gewährleistet Stabilität und Zuverlässigkeit. 3. Eine robuste und langlebige, 1,6 mm dicke, doppelseitige Leiterplatte sorgt für eine lange Lebensdauer. 4. Das Produkt verfügt über eine große Wärmeableitungsfläche, die einen stabilen Betrieb und eine lange Lebensdauer garantiert. 5. Die Umwandlungsdämpfung beträgt nur 8,0 dB, das Rauschmaß 8,0 dB (SSB). Es handelt sich um ein passives Gerät, das keine Stromversorgung benötigt. Produkttyp: Doppelt symmetrisches Mischermodul. Material: Leiterplatte. Anwendung: Mischer. Stromversorgung: Passiver Mischer (keine Stromversorgung erforderlich). HF-Eingang: 1,5–3,8 GHz. Zwischenfrequenzausgang: DC–1,0 GHz. Umwandlungsdämpfung: 8,0 dB. Rauschmaß: 8,0 dB (SSB). Eingang des Lokaloszillators: +18 dBm. Portisolation: Lokaloszillator zu HF: 38 dB (typisch). Lokaloszillator zu Zwischenfrequenz: 28 dB (typisch). Hoher Eingangspegel 1P3: 18 dBm. Hoher Eingangspegel P1dB: 8 dBm. Anschluss: Standard-SMA-Buchse. HF-Eingang: RFin-Anschluss. Lokaloszillator-Eingang: LOin-Anschluss (empfohlene Signalleistung: 13 dBm). ZF-Ausgang: IFout-Anschluss. Maximaler HF-Eingangswert des Lokaloszillators: 22 dBm. Maximale Eingangsleistung des Lokaloszillators: 27 dBm (0,5 W). 1 x doppelt symmetrisches Mischmodul
