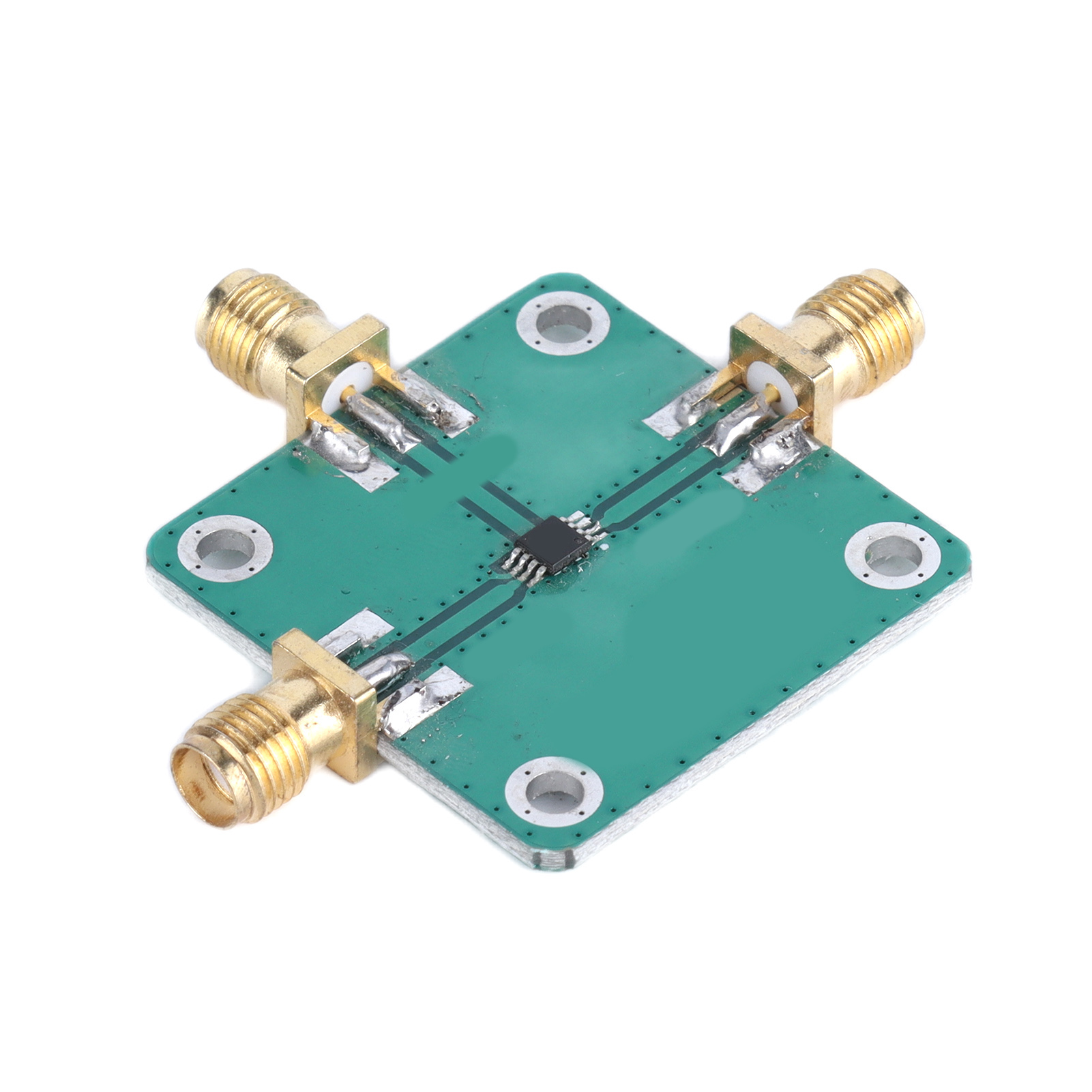

Doppelt Symmetrisches Mischermodul, Mikrowellen-hf-mischwandler, Hf-eingang = 1,5 Bis 3,8 Ghz, Hf-ausgang = Dc Bis 1,0 Ghz

1. Die internen Komponenten bestehen aus doppelt symmetrischen Mikrowellendioden und gewährleisten so eine hohe Zuverlässigkeit. 2. Die typische 38-dB-Isolation zwischen dem Lokaloszillator und dem HF-Eingang sorgt für Stabilität und Zuverlässigkeit. 3. Für eine lange Lebensdauer wird eine robuste und langlebige, 1,6 mm dicke, doppelseitige Leiterplatte verwendet. 4. Das Produkt verfügt über eine große Wärmeableitungsfläche, die einen stabilen Betrieb und eine lange Lebensdauer garantiert. 5. Die Umwandlungsdämpfung beträgt nur 8,0 dB, und das Rauschmaß liegt bei 8,0 dB (SSB). Es handelt sich um ein passives Gerät, das keine Stromversorgung benötigt. Spezifikationen: Produkttyp: Doppelt symmetrisches Mischermodul; Material: Leiterplatte; Anwendung: Mischer; Stromversorgung: Passiver Mischer (keine Stromversorgung erforderlich); HF-Eingang: 1,5–3,8 GHz; Zwischenfrequenzausgang: DC–1,0 GHz; Umwandlungsdämpfung: 8,0 dB; Rauschmaß: 8,0 dB (SSB) Eingang des Lokaloszillators: +18 dBm; Portisolation: Lokaloszillator zu HF: 38 dB (typisch); Lokaloszillator zu Zwischenfrequenz: 28 dB (typisch); Hoher Eingang 1P3: 18 dBm; Hoher Eingang P1dB: 8 dBm; Anschluss: Standard-SMA-Buchse; HF-Eingang: RFin-Anschluss; Eingang des Lokaloszillators: LOin-Anschluss (empfohlene Signalleistung: 13 dBm); ZF-Ausgang: IFout-Anschluss; Maximaler HF-Eingangswert des Lokaloszillators: 22 dBm; Maximaler Eingang des Lokaloszillators: 27 dBm (0,5 W); Lieferumfang: 1 x doppelt symmetrisches Mischermodul; Hinweis: Nicht außerhalb des Frequenzbereichs verwenden.
