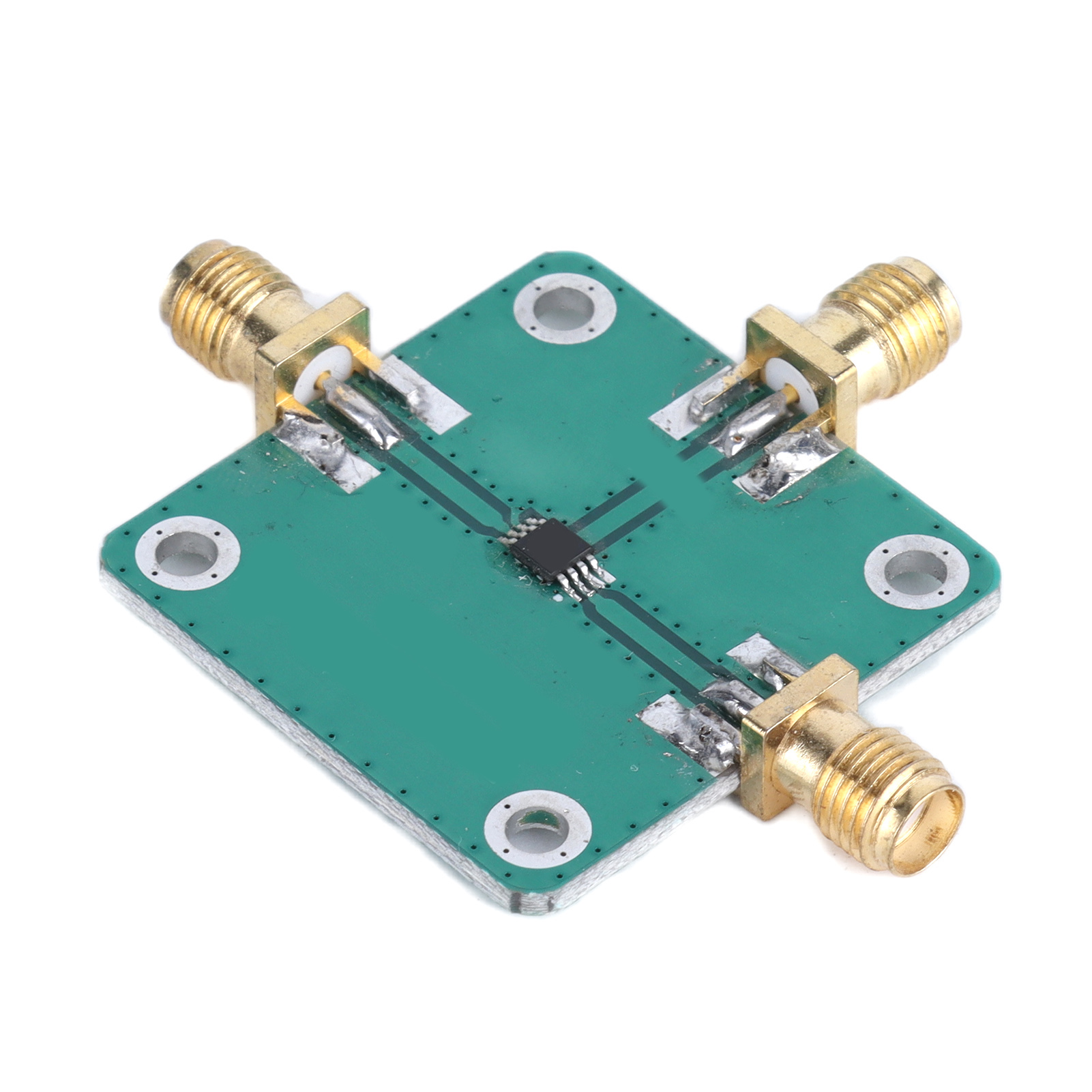

Doppelt Symmetrisches Mischermodul Mikrowellen-hf-mischwandler Rfin=1,5–3,8 Ghz Rfout=dc–1,0 Ghz

1. Das Innere besteht aus doppelt symmetrischen Mikrowellendioden und zeichnet sich durch hohe Zuverlässigkeit aus. 2. Die typische 38-dB-Portisolation zwischen Lokaloszillator und HF sorgt für Stabilität und Zuverlässigkeit. 3. Die 1,6 mm dicke, doppelseitige Leiterplatte ist robust und langlebig und gewährleistet eine lange Lebensdauer. 4. Das Produkt verfügt über eine große Wärmeableitungsfläche, was einen stabilen Betrieb und eine lange Laufzeit ermöglicht. 5. Die Umwandlungsdämpfung beträgt nur 8,0 dB, und das Rauschmaß ist ebenfalls sehr niedrig (SSB). Dies ist ein passives Gerät und benötigt keine Stromversorgung. Artikeltyp: Doppelt symmetrisches Mischermodul. Material: Leiterplatte. Zweck: Mischer. Stromversorgung: Passiver Mischer (keine Stromversorgung erforderlich). HF-Eingang: 1,5–3,8 GHz. Zwischenfrequenzausgang: DC–1,0 GHz. Umwandlungsdämpfung: 8,0 dB. Rauschzahl: 8,0 dB (SSB). Lokaloszillator-Eingang: +18 dBm. Portisolation: Lokaloszillator zu HF: 38 dB (typisch). Lokaloszillator zu Zwischenfrequenz: 28 dB (typisch). Hoher Eingang 1P3: 18 dBm. Hoher Eingang P1dB: 8 dBm. Anschlussmodell: Standard-SMA-Buchse. HF-Eingang: RFin-Anschluss. Lokaloszillator-Eingang: LOin-Anschluss (empfohlene Signalstärke 13 dBm). ZF-Ausgang: IFout-Anschluss. Maximaler Eingangswert des HF-Lokaloszillators: 22 dBm. Maximaler Eingang des Lokaloszillators: 27 dBm (0,5 W). 1 x Doppelt ausbalanciertes Mischermodul
