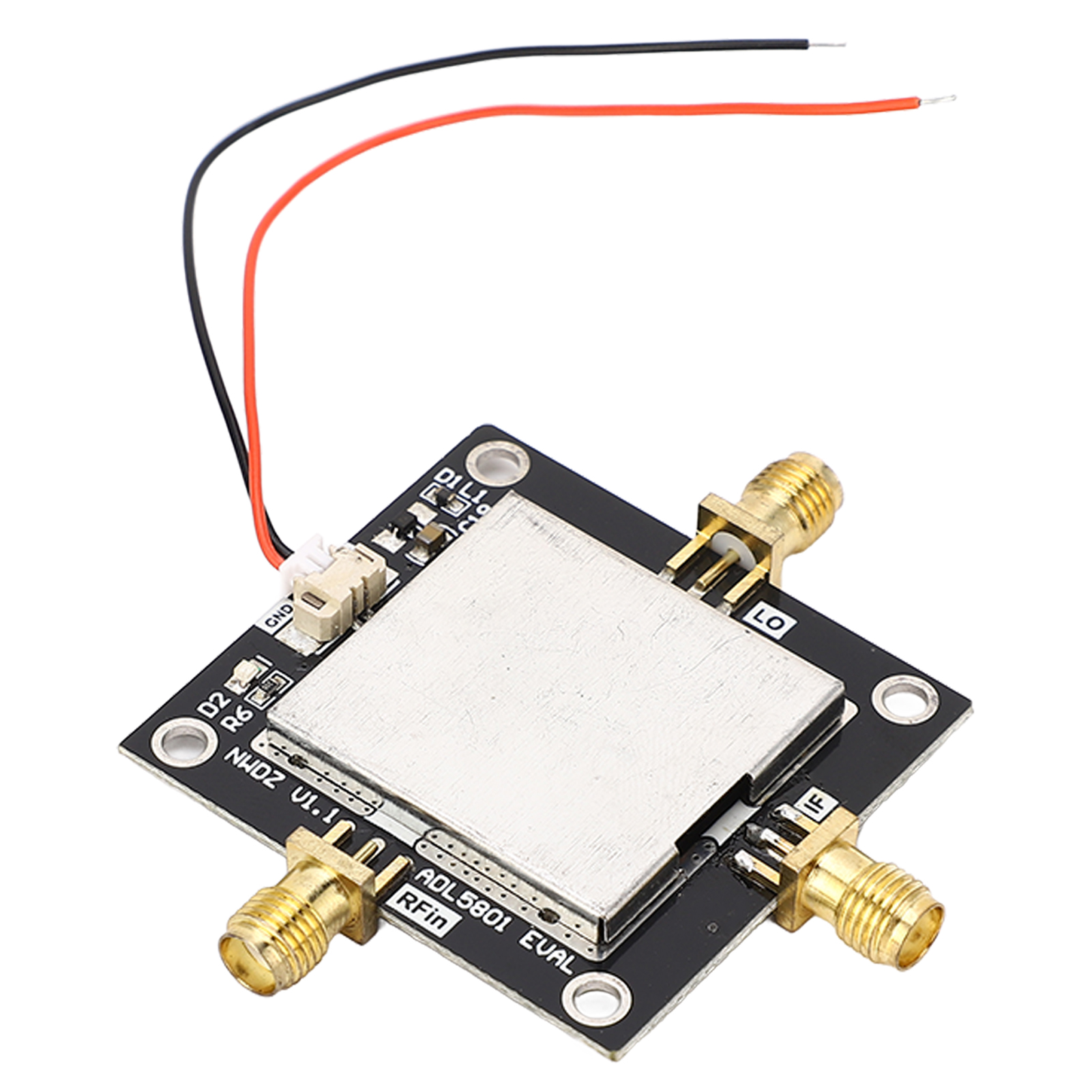

Doppelter Symmetrischer Aktiver Mischer 10 Mhz Bis 6 Ghz, Bias-einstellfunktion, Linearisierte Architektur, Hf-frequenzwandler

Willkommen in unserem Shop! Hochleistungsfähiges aktives Mischermodul für außergewöhnliche Frequenzumsetzung von 10 MHz bis 6 GHz. Dieses Modul integriert einen dual-symmetrischen aktiven Mischerkern mit einem lokalen Oszillator (LO)-Pufferverstärker und gewährleistet so einen hohen Dynamikbereich und hervorragende Linearität – ideal für anspruchsvolle Mobilfunkanwendungen, bei denen Störsignale die Leistung beeinträchtigen können. Dank seiner proprietären Linearisierungsarchitektur erreicht dieses Modul einen verbesserten Eingangs-IP3-Wert von 28,5 dBm, selbst bei hohen Signalpegeln. Die Ein-Pin-Bias-Einstellfunktion ermöglicht die Optimierung von Linearität, Rauschzahl (NF) und Gleichstrom. Ein optionaler Eingangsleistungsdetektor bietet adaptive Bias-Regelung und reduziert automatisch Stromverbrauch und Rauschen bei fehlenden Störsignalen. Symmetrische Layouts minimieren die LO-RF- und LO-IF-Leckage auf typischerweise unter -40 dBm. Der Open-Collector-IF-Ausgang bietet eine typische Umwandlungsverstärkung von 7,8 dB an einer 200-Ω-Last, und der breite Frequenzbereich ermöglicht den Einsatz als Aufwärtswandler in verschiedenen Übertragungsanwendungen. Dieses Modul wird unter Verwendung eines hochwertigen SiGe-IC-Prozesses hergestellt, ist in einem 4 mm x 4 mm LFCSP-Gehäuse verpackt und arbeitet in einem Temperaturbereich von -40 °C bis +85 °C. Es ist der ideale Ersatz für alte oder beschädigte Teile und zeichnet sich durch eine hochwertige Verarbeitung und Liebe zum Detail aus, um Ihre Arbeitseffizienz zu steigern. Detaillierte technische Spezifikationen: - Typ: Aktives Mischermodul - Material: Leiterplatte - Stromversorgung: DC +5V bei 80mA, mit Verpolungsschutz - HF-Eingangs- und LO-Frequenzbereich: 10MHz bis 6GHz - ZF-Ausgangsfrequenzbereich: Bis zu 600MHz - Eingangs- und Ausgangsimpedanz: 50 Ohm - Ausgang nur über Balun (TCM 63AX+ nicht für den Eingang verlötet) - Leistungsverstärkung: 1,8dB - Einseitenband-Rauschzahl (NF): 9,75dB - Eingangs-IP3: 28,5 dBm - Eingangs-P1dB: 13,3 dBm - Typischer LO-Ansteuerpegel: 0 dBm - Betrieb mit Einzelstromversorgung: 5 V, 130 mA - Einstellbare Vorspannung für Betrieb mit geringer Leistung - Betriebstemperatur: -40 °C bis +85 °C Lieferumfang: 1 x aktives Mischermodul.
