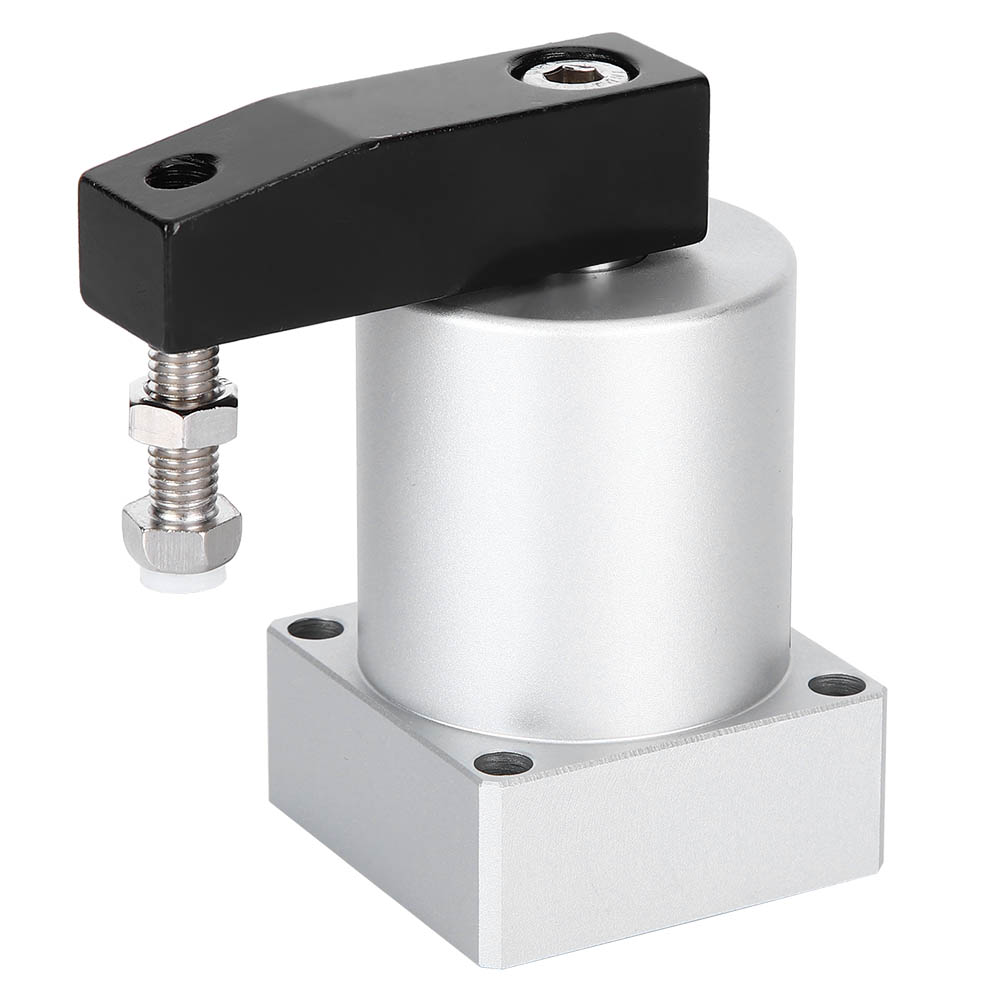

Doppeltwirkender Pneumatischer Drehzylinder Für Eckklemm- Und Pressteile Ack3290l

Willkommen in unserem Shop! Entdecken Sie unseren doppeltwirkenden Drehspannzylinder – ein leistungsstarkes und zuverlässiges Werkzeug für Ihre Spannanwendungen. Mit einer Innenbohrung von 32 mm (ca. 1,3 Zoll) zeichnet er sich durch seine robuste Konstruktion aus, die dank der Verwendung hochwertiger Materialien Langlebigkeit und eine lange Lebensdauer garantiert. Dieser Zylinder überzeugt durch seine Leistungsfähigkeit: Er hält einem maximalen Betriebsdruck von 1,0 MPa stand und erreicht eine Betriebsgeschwindigkeit von bis zu 200 mm/s – perfekt für Ihre anspruchsvollen Bedürfnisse. Dank seiner kompakten Abmessungen ist er leicht zu transportieren, zu lagern und zu installieren. Technische Daten: - Wirkungsart: Doppeltwirkend - Kolbenstangen-Außendurchmesser: Ca. 16 mm / 0,6 Zoll - Arbeitsmedium: Luft (gefiltert durch einen Filter mit mindestens 40 μm Porengröße) - Betriebsdruckbereich: 0,15 bis 1,0 MPa (22 bis 145 psi) - Garantierter Widerstandsdruck: 1,5 MPa (215 psi) - Betriebstemperaturbereich: -20 °C bis 80 °C - Betriebsgeschwindigkeitsbereich: 50 bis 200 mm/s - Hubtoleranz: 1,0 - Drehwinkeltoleranz: ±1,5° - Dämpfungstyp: Keine - Anschlussgröße: PT1/8 - Optionale Modelle: ACK32-90L oder ACK32-90R Für optimale und sichere Bedienung: 1. Das Werkstück darf nur während des Spannvorgangs, nicht während des Drehvorgangs, eingespannt werden. 2. Die Spannfläche muss senkrecht zum Zylinder stehen. Sobald das Werkstück eingespannt ist, darf es nicht mehr bewegt werden. 3. Vor dem Anschließen die Leitungen von jeglichen Verunreinigungen befreien, um zu verhindern, dass diese in den Zylinder gelangen. 4. Verwenden Sie Druckluft, die durch ein Filterelement mit einer Porengröße von mindestens 40 µm gefiltert wurde. 5. Schützen Sie den Zylinder bei längerer Lagerung vor Rost, indem Sie die Ein- und Auslassöffnungen verschließen und das Ende der Kolbenstange mit Rostschutzöl behandeln. Ihre Bestellung umfasst: 1 x Pneumatikzylinder.
