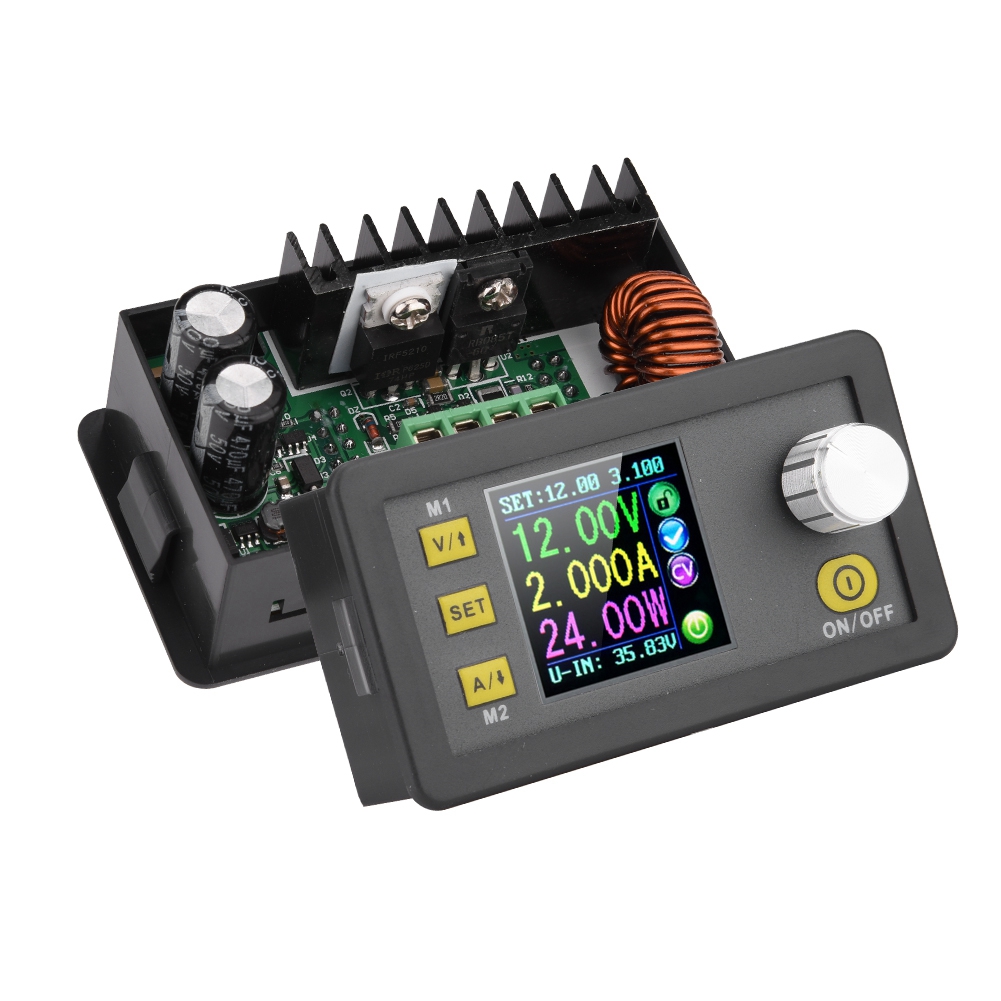

Dps5005 Kommunikationsversion Buck-netzteil Abwärtswandler (dps5005)

1. Das programmierbare Konstantspannungs- und Konstantstrom-Netzteilmodul vereint analoge Integration und digitale Steuerungsfunktionen. 2. Dieses Modul verfügt über eine Speicherfunktion für 10 voreingestellte Werte nach dem Stromausfall. 3. Im Vergleich zu herkömmlichen analogen Netzteilen lassen sich die benötigte Spannung oder der Strom schneller abrufen. 4. Das LCD-Display des Moduls dient als digitales Voltmeter und Amperemeter. 5. Über die Einstellschnittstelle können Sie Überspannungs-, Überstrom- und Überlastwerte, die Dateneinstellung und die LCD-Helligkeit anpassen. Hinweis: 1. Dies ist die Version mit DPS3005/DPS5005-Kommunikation; die Kommunikationsschnittstelle befindet sich auf der Rückseite. 2. USB + Bluetooth bedeutet: DPS3005/DPS5005 + USB-Kommunikationskarte + Bluetooth-Kommunikationskarte. A: Wir stellen die Dateien für die Installation auf einem höheren Computer sowie die Software zur Verfügung. Kontaktieren Sie uns bei Bedarf. B: Videoanleitung zur Installation des Netzteils und zur Verbindung per USB und Bluetooth: Besuchen Sie den YouTube-Kanal von RD Tech. 3. DPS3005/DPS5005 haben die gleichen Funktionen, unterscheiden sich jedoch in den technischen Parametern (z. B. Spannung, Stromstärke usw.). Wichtig: 1. Laden Sie vor dem Kauf die Netzteil-Software herunter und testen Sie sie. Wenn sie mit Ihrem Computer kompatibel ist, können Sie das Produkt erwerben. 2. Das Netzteil unterstützt nur Windows 7 und höher. Eigenschaften: Das programmierbare Konstantspannungs- und Konstantstrom-Netzteilmodul vereint analoge Integration und digitale Steuerungsfunktionen. Es verfügt über eine Speicherfunktion für 10 voreingestellte Werte im Stromausfallzustand und ermöglicht das schnelle Abrufen von zwei gespeicherten Werten. Im Vergleich zu herkömmlichen analogen Netzteilen ist die schnelle Auswahl der benötigten Spannung oder Stromstärke deutlich komfortabler. Das LCD-Display des Moduls dient als digitales Voltmeter und Amperemeter. Sie können die voreingestellte Spannung, Eingangsspannung, Ausgangsspannung, den voreingestellten Strom, den Ausgangsstrom, die Ausgangsleistung usw. anzeigen. Im Bereich „Ausgangsstatusanzeige“ sehen Sie, ob der Ausgang geöffnet oder geschlossen ist, ob Konstantspannung oder Konstantstrom aktiv ist, ob der Ausgang normal funktioniert, ob die Taste gesperrt ist und welche Datengruppen aktuell verwendet werden. Über die Einstellungsschnittstelle können Sie Überspannungs-, Überstrom- und Überleistungswerte, die Dateneinstellungen und die LCD-Helligkeit anpassen. Dieses Modul bietet viele Vorteile: geringe Größe, fortschrittliche Funktionen, gute Darstellung, hohe Bedienbarkeit und Präzision. Es kann eigenständig oder in Geräte integriert verwendet werden und ist vielseitig einsetzbar. Spezifikation: Modell (optional) DPS3005 DPS5005 Eingangsspannung 6,00–40,00 V 6,00–55,00 V Ausgangsspannung 0–32,00 V 0–50,00 V Ausgangsstrom 0–5,000 A 0–5,000 A Ausgangsleistung 0–160,0 W 0–250,0 W Spannungsauflösung 0,01 V 0,01 V Stromauflösung 0,001 A 0,001 A Abmessungen 80 × 44 × 45 mm Gewicht ca. 138 g Anschlussbeschreibung IN+: Eingang positiv, IN-: Eingang negativ; OUT+: Ausgang positiv, OUT-: Ausgang negativ Hinweis: Der Eingangsspannungsbereich beträgt 6–40 V DC, 40 V ist die Grenzspannung. Bitte verwenden Sie das Gerät nur in einem geeigneten Raum. Andernfalls besteht Brandgefahr. Die Stromversorgung muss Gleichstrom (DC) liefern, nicht 220 V Wechselstrom (AC), da das Modul sonst durchbrennt. Obwohl das Modul über Verpolungsschutz und Kurzschlussschutz am Ausgang verfügt, ist die korrekte Anschlussbeschreibung unbedingt zu beachten. Bei Verpolung wird das Modul beschädigt. Bedienungsanleitung: Nach dem Anschließen der Stromversorgung erscheint zunächst ein Begrüßungsfenster, anschließend die Hauptoberfläche. Stellen Sie Ausgangsspannung und -strom auf der Hauptoberfläche ein. Durch kurzes Drücken der Taste V/UP gelangen Sie in den Spannungseinstellungsmodus. Drücken Sie anschließend das Codierpotentiometer, um den gewünschten Wert einzustellen. Drehen Sie das Codierpotentiometer, um den Wert anzupassen. Drehen Sie es im Uhrzeigersinn, um den Wert zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. Um die Einstellung zu beenden, drücken Sie kurz die Taste V/UP. Der voreingestellte Wert wird gespeichert. Alternativ können Sie eine Minute lang nichts tun; der Modus wird dann automatisch beendet und der voreingestellte Wert ebenfalls gespeichert. Sie können den Ausgangsstrom auf die gleiche Weise mit A/Abwärts einstellen. Stellen Sie die Daten auf der Dateneinstellungsschnittstelle ein. Drücken Sie auf der Hauptschnittstelle kurz die SET-Taste, um die Dateneinstellungsschnittstelle aufzurufen. Drücken Sie auf der Dateneinstellungsschnittstelle kurz V/Aufwärts oder A/Abwärts, um zu U-SET oder I-SET zu blättern, und stellen Sie dann die Ausgangsspannung und den Ausgangsstrom auf die gleiche Weise wie auf der Hauptschnittstelle ein. Stellen Sie den Schutzwert ein. Blättern Sie
