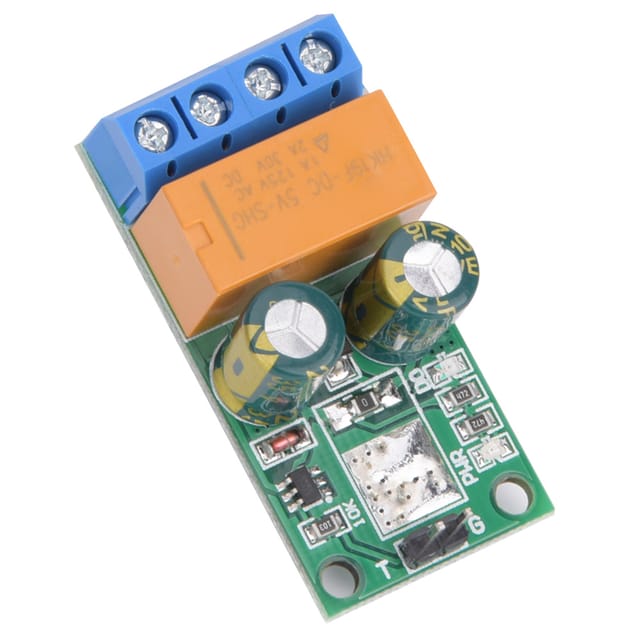

Dr55b01 5–24 V Selbstverriegelndes Bistabiles Relais Mit Umgekehrter Polarität, 5 V Vorwärts-/rückwärts-motorsteuermodul

Willkommen in unserem Shop! Dieses CW/CCW-Steuermodul ist ein selbstsicherndes (bistabiles) Relais zur Polaritätsumkehr. Es funktioniert wie folgt: Ein erster Impuls aktiviert einen Ausgang mit umgekehrter Polarität (gehalten), ein zweiter Impuls stellt den Ausgang wieder in den Zustand des Eingangs (gehalten) zurück. Dieser bistabile Regler steuert nur die Vorwärts- und Rückwärtsbewegung; Starten und Stoppen werden durch Ein- und Ausschalten gesteuert. Das Modul ist mit einer Betriebsanzeige und einer Anzeige für umgekehrte Polarität ausgestattet. Es verwendet einen Niedrigpuls-Steuerungsmodus und ist daher besonders benutzerfreundlich. Hergestellt aus hochwertigen elektronischen Bauteilen, bietet es eine stabile und zuverlässige Leistung. Spezifikationen: - Artikeltyp: CW/CCW-Steuermodul - Optionale Eingangsspannung: DC 5 V (5-V-Version), DC 6–24 V (12-V-Version) - Modulbetriebsstrom: Vorwärts 2 mA, Rückwärts 35–40 mA - Lastspannung: Entspricht der Ausgangsspannung - Laststrom: Maximal 2 A (Motor ≤ 1 A) - Anzeigen: Betriebsbereitschaft und Verpolung - Steuermodus: Niedrigpuls - Abmessungen: Ca. 43 x 21 x 16 mm - Gewicht: Ca. 13,5 g Beschreibung der Pins: - I+: Stromeingang + - I-: Stromeingang - - O+: Stromausgang + (wird bei umgekehrter Polarität zu -) - O-: Stromausgang - (wird bei umgekehrter Polarität zu +) - G: Masse für Triggersignal - T: Eingang für Triggersignal (niedriger Impuls von 0,2 bis 2 Sekunden) Anleitung: 1. Nach dem Einschalten entspricht der Ausgang dem Eingang. Drücken Sie die Triggertaste: Der Ausgang kehrt die Polarität um. Drücken Sie erneut: Der Ausgang entspricht wieder dem Eingang. Ein drittes Drücken kehrt die Polarität erneut um usw. 2. Schalten Sie die Stromzufuhr ab, um die Ausgabe zu stoppen. Lieferumfang: 1 x CW/CCW-Steuermodul Hinweise: 1. Für einen stabilen Modulbetrieb verwenden Sie ein Netzteil mit der doppelten Nennleistung der Last. Bei einem Motor als Last verwenden Sie ein Netzteil mit mehr als der dreifachen Nennleistung. 2. Der maximale Laststrom beträgt 2 A. Bei einem Motor beträgt der maximale Laststrom 1 A. 3. Das Modul kann nur die Vorwärts- und Rückwärtsbewegung steuern (Start und Stopp werden durch Ein- und Ausschalten der Stromzufuhr gesteuert).
