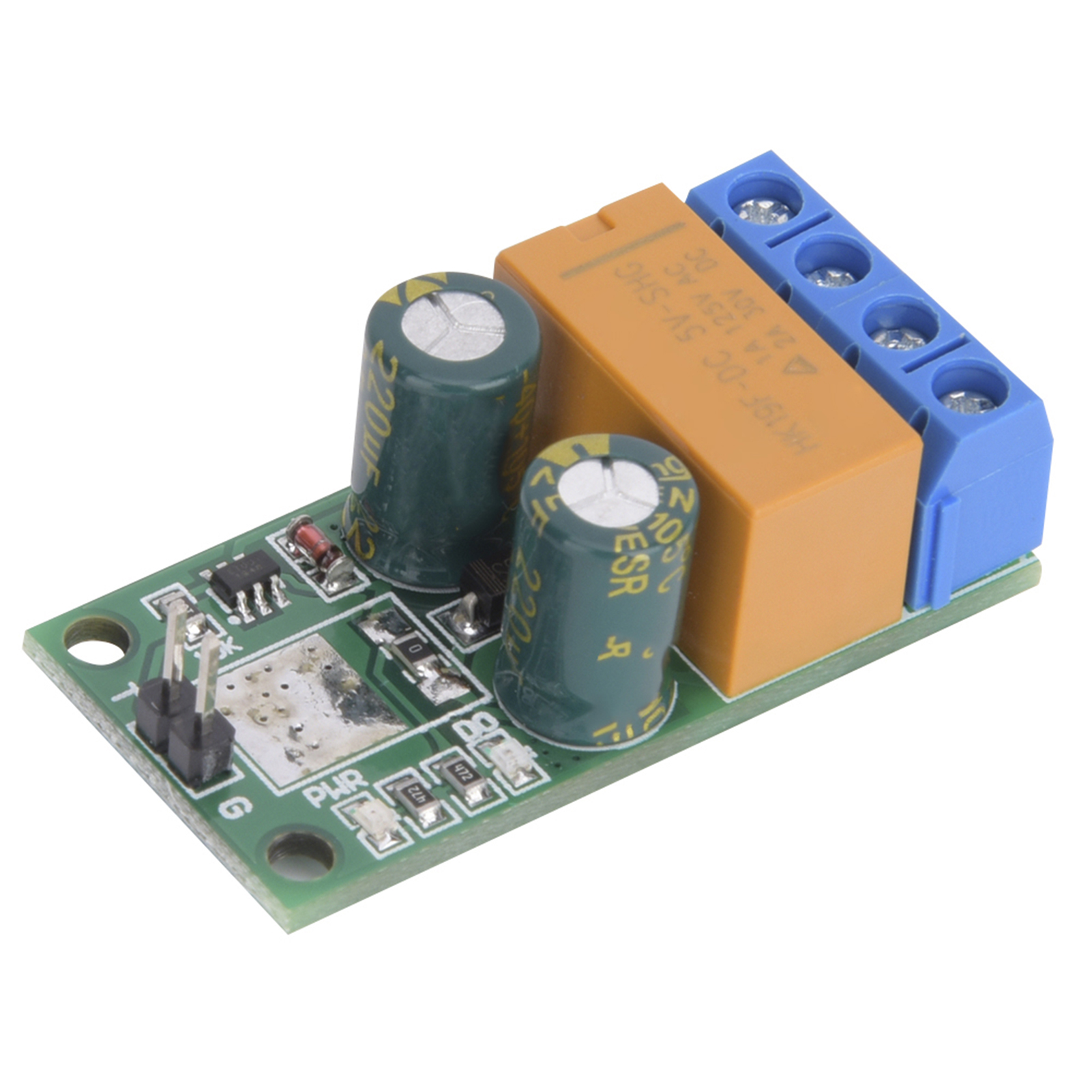

Dr55b01 Motor Vorwärts-rückwärts-steuermodul Selbstverriegelndes Rückwärtspolaritätsrelais (5v)

1. Dies ist ein selbstsicherndes (bistabiles) Verpolungsschutzrelais. Einmaliges Auslösen führt zu umgekehrter Polarität (und hält diese), erneutes Auslösen zu Ausgangs- und Eingangspolarität (und hält diese). 2. Selbstsichernder (bistabiler) Verpolungsschutzregler: Das Modul steuert Vorwärts- und Rückwärtslauf (Start und Stopp werden durch Ein- und Ausschalten gesteuert). 3. Mit Betriebs- und Verpolungsanzeige. 4. Niedrigpulssteuerung für mehr Bedienkomfort. 5. Hergestellt aus hochwertigen elektronischen Bauteilen für stabile und zuverlässige Leistung. Artikeltyp: CW/CCW-Steuermodul. Optionale Eingangsspannung: DC 5 V (5-V-Version), DC 6–24 V (12-V-Version). Modul-Arbeitsstrom: Vorwärts 2 mA, Rückwärts 35–40 mA. Lastspannung: entspricht der Ausgangsspannung. Laststrom: maximal 2 A (Motor < 1 A). Mit Betriebs- und Verpolungsanzeige. Steuermodus: Niedrigpulssteuerung. Größe: ca. 43 x 21 x 16 mm / 1,7 x 0,8 x 0,6 Zoll Gewicht: 13,5 g / 0,5 oz (ca.) Pinbelegung: I+: Stromeingang +; I-: Spannungseingang -; O+: Stromausgang + (Ausgang bei umgekehrter Polarität -); O-: Stromausgang - (Ausgang bei umgekehrter Polarität +); G: Triggersignal-Masse; T: Triggersignal-Eingang (0,2–2 Sekunden Low-Impuls). Anleitung: 1. Nach dem Einschalten ist der Ausgang gleich dem Eingang. Drücken Sie den Triggerknopf, um die Polarität des Ausgangs umzukehren. Drücken Sie den Knopf erneut, um den Ausgang wieder auf den Eingang zu stellen. Drücken Sie den Triggerknopf ein drittes Mal, um die Polarität des Ausgangs umzukehren. Und so weiter. 2. Schalten Sie das Gerät aus, um die Ausgabe zu stoppen. 1 x CW/CCW-Controller-Modul
