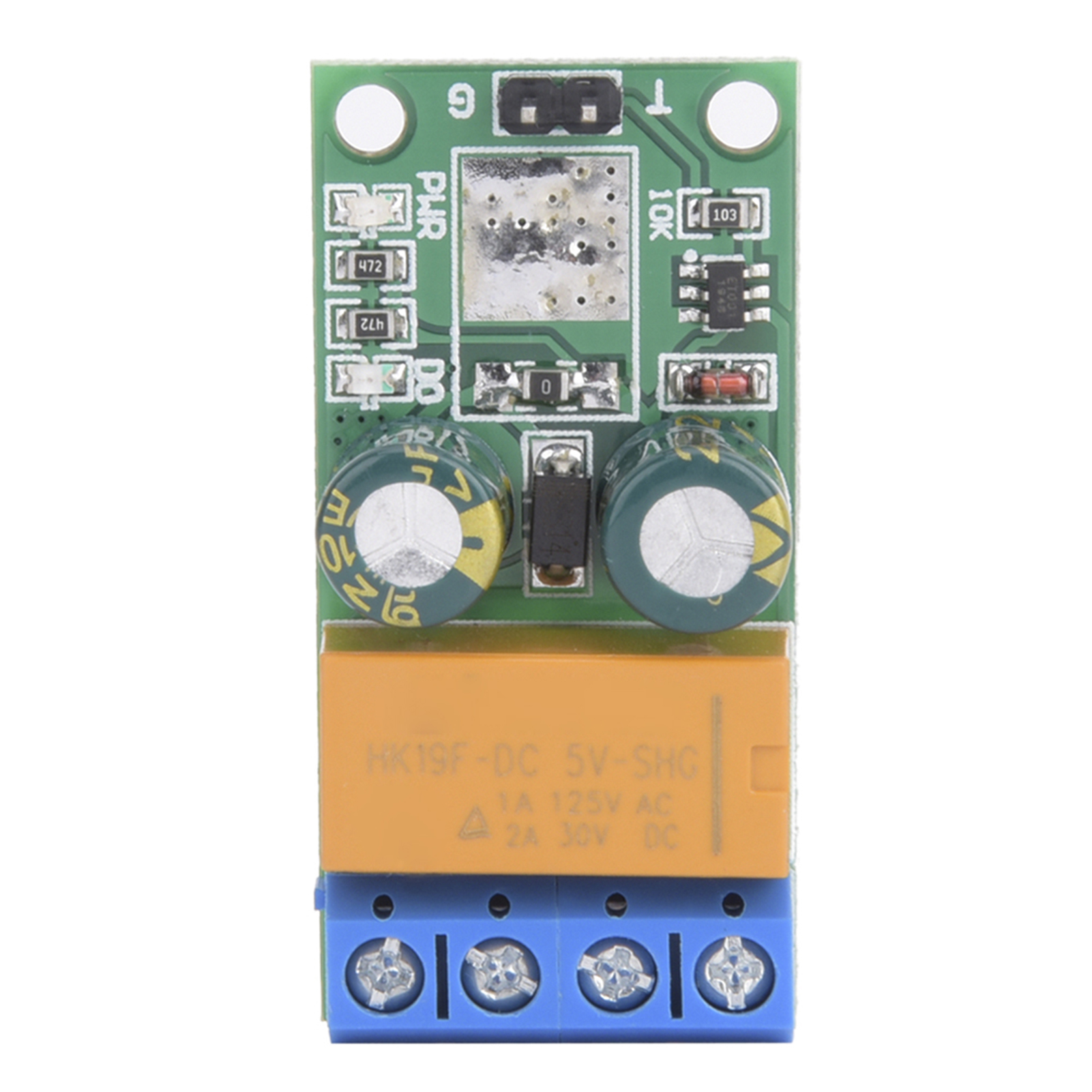

Dr55b01 Vorwärts-/rückwärtsregler Mit Selbstverriegelndem Relais Und Polaritätsumkehr (5v)

Willkommen in unserem Shop! Dieses Modul ist ein selbstsichernder (bistabiler) Umpolungsregler. Die Funktionsweise ist wie folgt: Ein erster Triggerimpuls kehrt die Ausgangspolarität um (und hält sie), ein zweiter Impuls stellt die Ausgangspolarität wieder auf den Zustand der Eingangspolarität zurück (und hält sie ebenfalls). Dadurch steuert es einfach die Vorwärts- und Rückwärtsbewegung; Anhalten und Starten erfolgen durch Ein- und Ausschalten. Das Modul ist mit zwei LED-Anzeigen ausgestattet: eine für die Stromversorgung und eine weitere für den Umpolungsstatus. Dank des Niedrigpuls-Steuerungsmodus ist es sehr benutzerfreundlich. Hergestellt aus hochwertigen elektronischen Bauteilen, bietet es eine stabile und zuverlässige Leistung. **Artikeltyp:** Rechts-/Linkslauf-Steuermodul (CW/CCW) **Optionale Eingangsspannung:** 5 V (DC 5 V) oder 12 V (DC 6–24 V) **Betriebsstrom des Moduls:** Normale Drehrichtung ~2 mA, Rückwärtslauf ~35–40 mA **Lastspannung:** Entspricht der Ausgangsspannung **Maximaler Laststrom:** 2 A (Motor ≤ 1 A empfohlen) **Steuermodus:** Niedrige Impulsleistung **Abmessungen:** Ca. 43 x 21 x 16 mm **Gewicht:** ca. 13,5 g **Pinbelegung:** - **I+:** Stromeingang + - **I-:** Stromeingang - - **O+:** Stromausgang + (wird bei umgekehrter Polarität zu -) - **O-:** Stromausgang - (wird bei umgekehrter Polarität zu +) - **G:** Triggersignal-Masse - **T:** Triggersignal-Eingang (niedriger Impuls von 0,2 bis 2 Sekunden) **Bedienungsanleitung:** 1. Nach dem Einschalten entspricht der Ausgang dem Eingang. Drücken Sie die Triggertaste, um die Ausgangspolarität umzukehren. Drücken Sie erneut, um zum Ausgang zurückzukehren, der dem Eingang entspricht, und so weiter. 2. Schalten Sie die Stromzufuhr ab, um die Ausgabe zu stoppen. **Lieferumfang:** 1 x CW/CCW-Steuermodul
