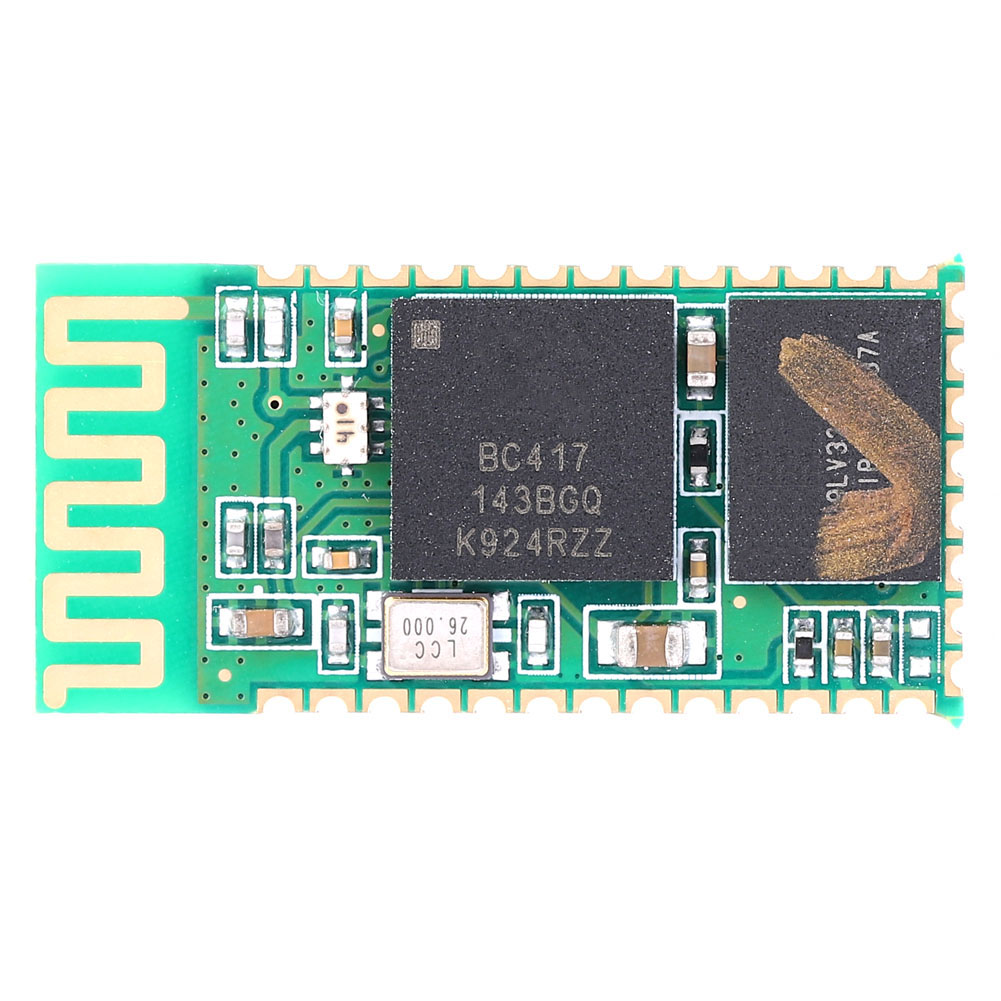

Drahtloses Bluetooth-rf-transceiver-modul, Seriell Rs232 Ttl, 3,3 V 3,6 V

1. Es handelt sich um ein Master-Slave-fähiges Bluetooth-Seriell-Port-Modul. Der Wechsel zwischen Master und Slave kann per Befehl gesteuert werden; der Befehlssatz ist umfangreich und detailliert. 2. Host: Sucht nach Slave-Geräten und kann nicht von anderen Geräten gefunden werden. 3. Slave: Das Gerät kann nach Slave-Geräten suchen und keine weiteren Geräte aktiv suchen. 4. Nach der Verbindung von Master und Slave verhält sich das Modul wie ein serielles Kabel. In diesem Zustand gibt es keine Master-Slave-Aufteilung; es befindet sich im transparenten Übertragungsmodus. 5. Der STC-Mikrocontroller ermöglicht drahtlose Programmaktualisierungen und -downloads. 6. Geeignet für GPS-Navigationssysteme, Gaszählerablesesysteme für Wasserkraftwerke, Datenerfassungs- und Steuerungssysteme für industrielle Anlagen. Lässt sich nahtlos mit Bluetooth-fähigen Laptops, Computer-Bluetooth-Adaptern, PDAs usw. verbinden. Produkttyp: Bluetooth-HF-Transceiver-Modul. Bluetooth-Protokoll: V2.0. Versorgungsspannung: 3,3 V ~ 3,6 V. Standardparameter: Baudrate: 9600, Kopplungscode: 1234, Betriebsmodus: Slave. Stromverbrauch: Während der Kopplung: 30–40 mA; nach erfolgreicher Kopplung (keine Kommunikation): 2–8 mA; während der Kommunikation: 8 mA (ohne Schlafmodus). Kommunikationsreichweite: 10 m im Freien, ca. 8 m im Normalbetrieb. Pinbelegung: 1 TX, 2 RX, 12 VCC, 13 GND, 32 LED, 34 KEY. Dient zum Aktivieren des AT-Zustands (High-Pegel aktiv, Standard-Low-Pegel im Ruhemodus). Das Modul kann auf zwei Arten in den AT-Zustand versetzt werden: 1. Den KEY-Pin auf High-Pegel setzen (oder mit VCC verbinden) und das Modul einschalten. In diesem Zustand blinkt die LED langsam (einmal für 2 Sekunden), das Modul wechselt in den AT-Modus und die Baudrate ist auf 38400 festgelegt. 2: Schalten Sie das Modul ein und setzen Sie den KEY-Pin auf Low-Pegel (oder verbinden Sie ihn mit GND). Die LED blinkt nun schnell (zweimal für 1 Sekunde). Setzen Sie anschließend den KEY-Pin auf High-Pegel (oder verbinden Sie ihn mit VCC). Das Modul wechselt ebenfalls in den AT-Modus, die LED blinkt jedoch weiterhin schnell, und die Baudrate beträgt standardmäßig 9600. Bluetooth-Modul kommuniziert mit dem Computer: 1: Schalten Sie das Bluetooth-Modul ein und prüfen Sie, ob nach dem Senden von „AT“ die Antwort „OK“ zurückgegeben wird. (Hinweis: Für das Senden des AT-Befehls muss ein Zeilenumbruch (CR) oder ein Wagenrücklauf (CR) hinzugefügt werden.) 2: Schalten Sie den Bluetooth-Adapter ein, suchen Sie nach Bluetooth-Modulen in der Nähe, doppelklicken Sie darauf, um den seriellen Port zu finden, geben Sie den Kopplungscode ein und verbinden Sie sich schließlich mit dem seriellen Port, um den virtuellen seriellen Port des Bluetooth-Adapters zu finden. 3: Öffnen Sie abschließend zwei serielle Schnittstellen-Assistenten, wählen Sie den Bluetooth-Adapter und die dem Modul entsprechende serielle Schnittstelle aus, um die serielle Kommunikation herzustellen. Bluetooth-Modul kommuniziert mit Mobiltelefon. Das Mobiltelefon benötigt eine entsprechende serielle Schnittstellen-Anwendung zum Senden und Empfangen von Daten. 1: Installieren Sie die serielle Schnittstellen-Anwendung auf dem Mobiltelefon (das im iOS-System integrierte Protokoll ist autorisiert, unterstützt jedoch nicht das SPP-Protokoll und kann daher nicht mit dem seriellen Schnittstellenmodul gekoppelt werden; einige Android-Telefone sind möglicherweise nicht kompatibel). 2: Schalten Sie das Bluetooth-Modul ein und prüfen Sie, ob nach dem Senden von „AT“ die Antwort „OK“ zurückgegeben wird (Hinweis: Dem AT-Befehl muss ein Wagenrücklauf oder Zeilenvorschub hinzugefügt werden). 3: Öffnen Sie den seriellen Schnittstellen-Assistenten auf dem Telefon, suchen Sie nach dem Bluetooth-Gerät und geben Sie den Kopplungscode ein, um die Kommunikation herzustellen. .we-text table td,.we-text table th,.wang-edit-text table td, .wang-edit-text table th ;.we-text table,.wang-edit-text table 1 x Bluetooth RF Transceiver Modul
