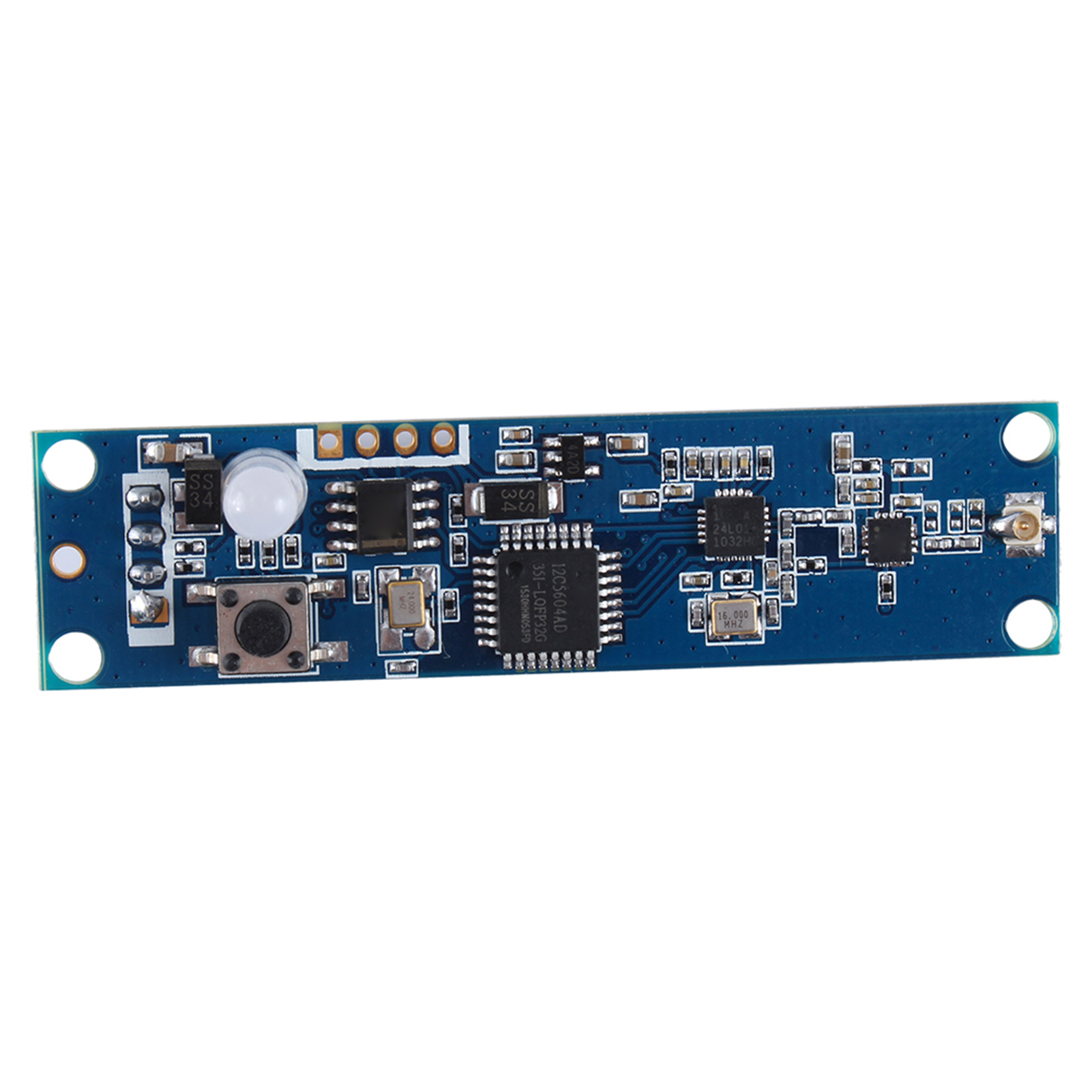

Drahtloses Dmx512 Transceiver-pcb-modulmodul Led-controller Sender Empfänger

1. Kompakte Größe, ideal für die Innenbeleuchtung 2. Ein-Tasten-Bedienung, dreifarbige LED-Anzeige 3. Übertragung von DMX512-Protokolldaten (Controller und Beleuchtung) 4. 126 Kanäle mit automatischer Frequenzumschaltung, hohe Störfestigkeit für zuverlässigen Betrieb 5. 7 Gruppen mit einstellbaren ID-Codes, 7 unabhängige Funkgruppen ohne gegenseitige Störungen am selben Ort nutzbar Beschreibung: - Kompakte Größe, ideal für die Innenbeleuchtung - Ein-Tasten-Bedienung, dreifarbige LED-Anzeige - Übertragung von DMX512-Protokolldaten (Controller und Beleuchtung) - 126 Kanäle mit automatischer Frequenzumschaltung, hohe Störfestigkeit für zuverlässigen Betrieb - 7 Gruppen mit einstellbaren ID-Codes, 7 unabhängige Funkgruppen ohne gegenseitige Störungen am selben Ort nutzbar - Eingangsspannung: 5 V DC - Arbeitsfrequenzbereich: 2,4 GHz ISM-Band 126-Kanal-Frequenzbereich – Maximale Sendeleistung: 20 dBm – Empfängerempfindlichkeit: -94 dBm – Signalanschluss: RS485 oder CPU-Serienanschluss AURT. Bedienungsanleitung: Zuordnung von ID-Code und LED-Farbe: 1: ROT, 2: GRÜN, 3: ROT + GRÜN = GELB, 4: BLAU, 5: ROT + BLAU = LILA, 6: GRÜN + BLAU = TAN, 7: ROT + GRÜN + BLAU = WEISS. Einmaliges Drücken der Taste zeigt die ID-Einstellung an. Erneutes Drücken dient zum Einstellen des ICs. Der ID-Wert wird anschließend mit jedem Tastendruck um 1 erhöht. Betriebszustand: – Dauerhaftes Leuchten der LED: Kein DMX- oder Funksignal. – Rote LED blinkt: Senden. – Grüne LED blinkt: Empfangen. – HF-Frequenz: 2400–2525 GHz, insgesamt 126 Kanäle, automatische Kanalsuche. – ID-Code: Gruppen-ID-Codes von 1 bis 7. Zum Einstellen die Taste drücken. Funktioniert nur mit identischem ID-Code für Sender und Empfänger. Kommunikationsaufbau: - Schalten Sie die DMX512-Funkempfänger- und Senderplatine ein. - Drücken Sie die Taste „key“, um Sender- und Empfängerplatine denselben ID-Wert zuzuweisen. Verwenden Sie unterschiedliche ID-Werte, wenn Sie mehrere Funknetzwerke gleichzeitig am selben Ort nutzen möchten. - Die rote LED blinkt, wenn der Sender DMX-Daten in einem störungsfreien Frequenzbereich sendet. Der Empfänger wechselt dann den Kommunikationsfrequenzbereich. Die grüne LED blinkt, bis der Empfänger den korrekten ID-Wert empfangen hat. Die LED blinkt schneller, je schneller die DMX-Daten übertragen werden. - Die Kommunikation wurde erfolgreich hergestellt. Lieferumfang: 1 x DMX512-Funk-PCB-Modulplatine mit LED-Controller, Sender und Empfänger
