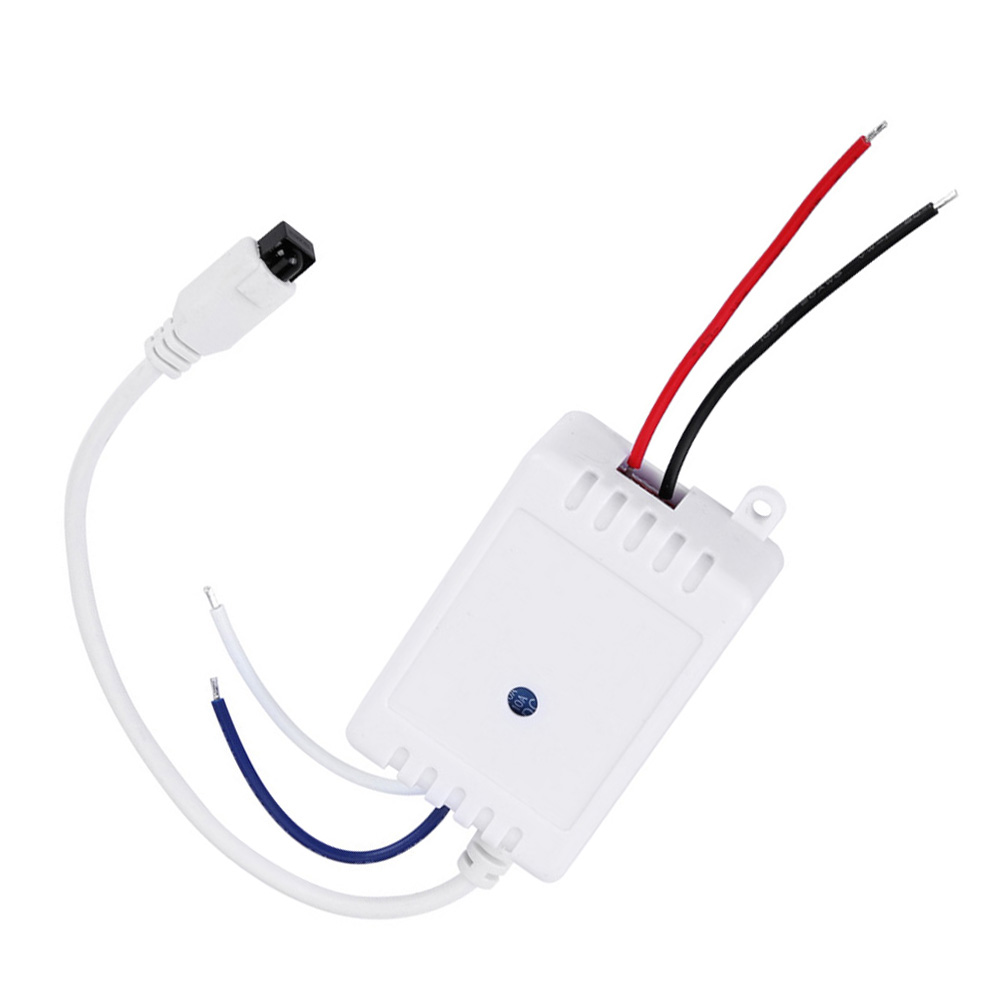

Drahtloses Fernbedienungsmodul, 1-kanal-infrarot-fernbedienungsschalter-empfänger-kit, 12 V

1. Dies ist ein einkanaliges 12-V-Relais-Schaltmodul, das per Infrarot gesteuert werden kann. 2. Die Infrarot-Fernbedienung verfügt über zwei Tasten und eine Reichweite von 5 bis 8 Metern. 3. Betriebszustandsanzeigen für Stromversorgung und Relais sind vorhanden. 4. Das Modul bietet Öffner- und Schließeranschlüsse. Die Relais-Belastbarkeit beträgt 250 V AC – 10 A, 125 V AC – 10 A, 30 V DC – 10 A und 28 V DC – 10 A. 5. Dieses Produkt kann für die meisten Haushaltsgeräte zur Fernsteuerung verwendet werden. Artikeltyp: Drahtloses Fernbedienungsmodul. Modulbeschreibung: Betriebsspannung: 11,5–12,5 V. Eingangsanschluss: Rotes Kabel an den Pluspol der Stromversorgung, schwarzes Kabel an den Minuspol der Stromversorgung. Betriebsstrom: ca. 40 mA (Relais zieht an). Ruhestrom: ca. 4 mA (Relais löst). Empfängergröße: ca. 50 x 35 x 22 mm / 2 x 1,4 x 0,9 Zoll (mit Gehäuse, Gehäuse mit Schraubloch) Modultyp: Infrarot-Fernbedienung mit 1 Taste Empfangsreichweite: ca. 5–8 Meter / 16,4–26,2 Fuß Betriebsmodus: Selbstverriegelnd Betriebsanzeige: LED1 (Betriebsanzeige), LED2 (Relais-Schalteranzeige) Das Modul verfügt nach der elektrischen Trennung über NO- und NC-Schnittstellen. Die Belastbarkeit des Relais beträgt 250 V AC – 10 A, 125 V AC – 10 A, 30 V DC – 10 A, 28 V DC – 10 A. Damit lassen sich die meisten Haushaltsgeräte oder andere Geräte fernsteuern. Anleitung: Modul als „Schalter“ verwenden. Verdrahtung: Eingangsanschluss: Verbinden Sie das rote Kabel mit dem Pluspol (12 V) und das schwarze Kabel mit dem Minuspol (12 V) der 12-V-Stromversorgung. Am Ausgangsanschluss verbinden Sie Ihr Gerät nur zwischen dem blauen und dem weißen Kabel. Die anderen beiden Kabel können ignoriert werden. (Darf jedoch nicht kurzgeschlossen werden.) Hinweis: 1. Diese Verbindung ist nur für die Schaltfunktion geeignet, der Ausgang liefert keine Spannung. 2. Wenn Sie 220-V-Geräte im Schaltmodus steuern, ersetzen Sie bitte die blauen und weißen Drähte selbst durch dickere Drähte, um eine Überhitzung oder ein Durchbrennen der Drähte aufgrund unzureichender Stromversorgung zu vermeiden. 1 x Drahtloses Fernbedienungsmodul
