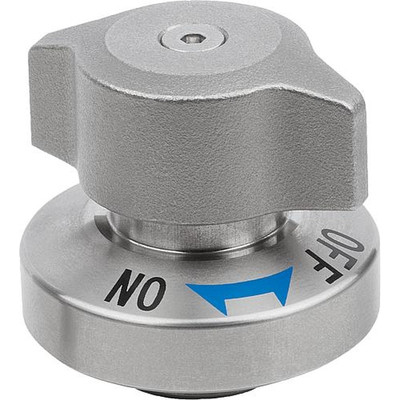

DREHSPANNVERSCHLUSS, D1=18, EDELSTAHL BLANK, KOMP:EDELSTAHL BLANK

Drehspannverschlüsse dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen. Das werkzeuglose Spannen verkürzt die Rüstzeit. Werkstoff: Gehäuse Edelstahl. Drehkopf Edelstahl. Ausführung: Gehäuse blank. Drehkopf Edelstahl, blank. Hinweis: Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert. Montagemöglichkeit 1 für Plattenstärke 6 mm. Montagemöglichkeit 2 für Plattenstärke > 6 bis 14 mm. Bei Überschreitung der Haltekraft entsteht ein Spalt von mehr als 0,1 mm zwischen den Platten. Betätigungsweise: Sicherstellen, dass der Drehkopf auf Position "OFF" steht. Den Drehspannverschluss über den Spannbolzen setzen und den Drehkopf auf Position "ON" drehen. Bei vollständiger Klemmung ist ein Klicksignal zu hören. Zubehör: Spannbolzen K1564. Zeichnungshinweis: 1) Platte Auszugskraft F kN: 0,4 D: 8 D1=Durchmesser: 18 D2: 34 D3: 34 D4: 28 D5: 18 D6: 35 D7: 6,5 D8: 3,4 H1: 10 H2: 5,5 H=Höhe: 28 Haltekraft N: 150 M: M3x4 RoHS: true Scherkraft kN: 1,8 Spannkraft N: 9 T: 6 T1: 6-14 T2: 2,5 Temperaturbeständigkeit: ≤200 °C UNSPSC Code: 31162800
