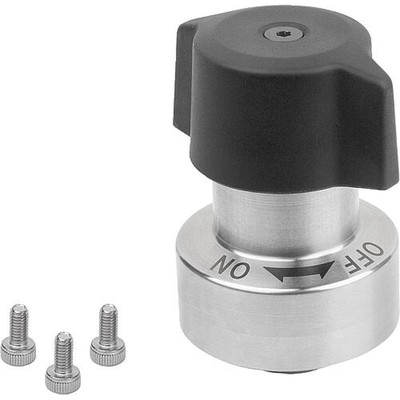

DREHSPANNVERSCHLUSS SCHWERE AUSFÜHRUNG, D=8, H=48, EDELSTAHL A2 BLANK, KOMP:POLYAMID SCHWARZ

Drehspannverschlüsse dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen. Das werkzeuglose Spannen verkürzt die Rüstzeit. Werkstoff: Gehäuse Edelstahl. Drehkopf Thermoplast PA (Polyamid) oder Edelstahl. Ausführung: Gehäuse blank. Drehkopf PA glasfaserverstärkt, schwarz. Drehkopf Edelstahl, blank. Hinweis: Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert. Die Plattenstärke variiert, je nach Verwendung unterschiedlicher Spannbolzen (K2257). Montagemöglichkeit 1 mit Spannbolzen Form A für Plattenstärke 6 mm oder mit Spannbolzen Form B für Plattenstärke 9 mm. Montagemöglichkeit 2 mit Spannbolzen Form A für Plattenstärke > 6 bis 20 mm oder mit Spannbolzen Form B für Plattenstärke > 9 bis 20 mm. Der Spannbolzen muss separat bestellt werden. Bei Überschreitung der Haltekraft entsteht ein Spalt von mehr als 0,1 mm zwischen den Platten. Betätigungsweise: Sicherstellen, dass der Drehkopf auf Position ”OFF” steht. Den Drehspannverschluss über den Spannbolzen setzen und den Drehkopf auf Position ”ON” drehen. Zubehör: Spannbolzen Edelstahl für Drehspannverschlüsse K2257. Zeichnungshinweis: 1) Montagemöglichkeit 1 2) Montagemöglichkeit 2 3) Platte Ausführung 1: schwere Ausführung Auszugskraft F kN: 2,4 Battery relevance?: No CE relevance?: No Conflict Minerals status: no 3TG content CP65 substance 2 CAS-No.: 7440-02-0 CP65 substance cancer: Nickel (Metallic) CP65 warning required?: Yes D1: 18 D2: 34 D3: 40 D4: 28 D5: 18 D6: 35 D7: 6,5 D8: 3,4 D=Durchmesser: 8 Dual-Use No.: Not listed Extended Minerals status: not contained H1: 16 H2: 5,5 H=Höhe: 48 Haltekraft N: 750 M: M3x5 Magnet relevance?: No PFAS free?: Yes REACH SVHC-free?: Yes REACH version: 27.06.2024 - 241 substances RoHS: true RoHS conformity: Yes, without exemption RoHS version: 2011/65/EU incl.2015/863/EU Safatey Data Sheet relevance?: No Spannkraft N: 250 T: 6/9 T1: 6-20/9-20 T2: 2,5 Temperaturbeständigkeit: ≤180 °C TSCA conformity: Yes TSCA version: 10/2021 UNSPSC Code: 31162801 WEEE-No.: N
