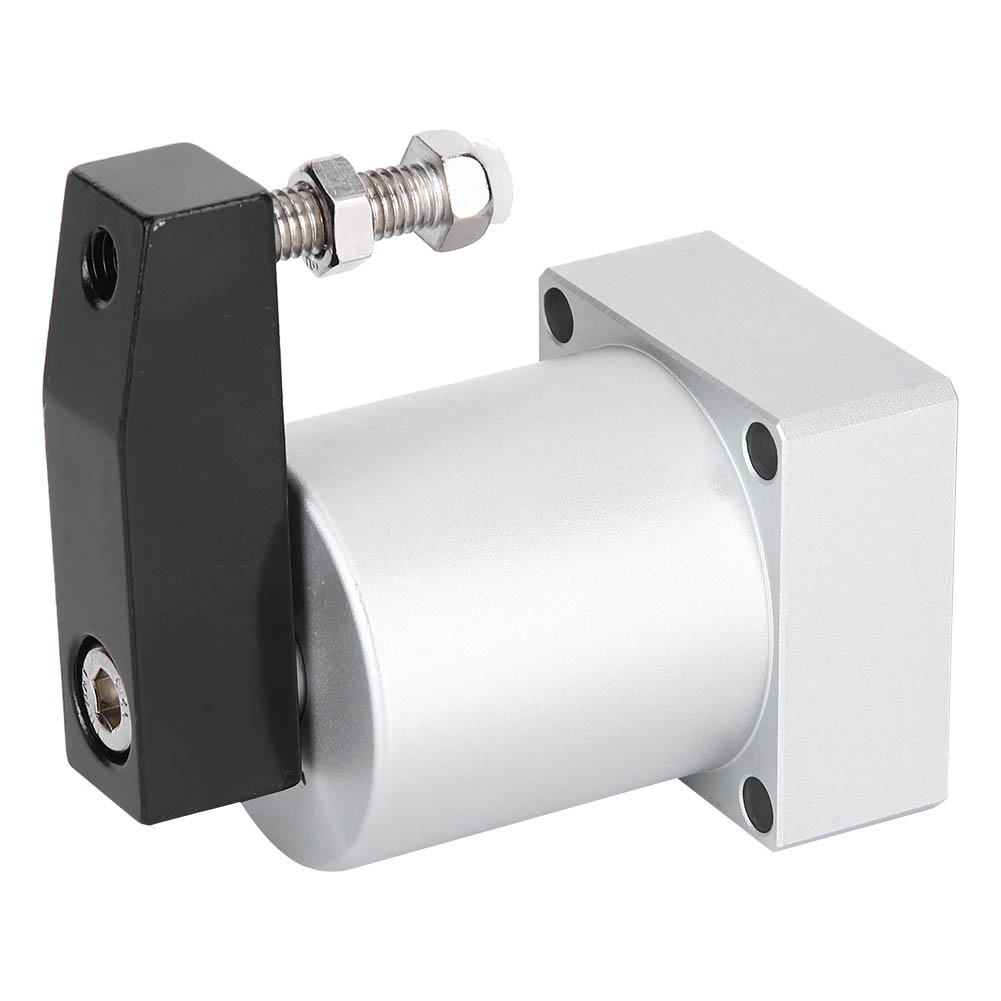

Drehspannzylinder Eckpresse Rotationsschwenk Pneumatikkomponenten (ack63&820990r )

1. Dies ist ein doppeltwirkender Drehzylinder für Eckpressen mit einem Innendurchmesser von 63 mm. Der maximale Betriebsdruck beträgt 1,0 MPa, die maximale Betriebsgeschwindigkeit 200 mm/s. 2. Der Zylinderblock besteht aus einer hochdichten und hochfesten Aluminiumlegierung und ist für den Dauereinsatz unter hoher Belastung geeignet. 3. Die Innenwand des Zylinders ist spiegelpoliert und die Oberfläche hartoxidiert, um die Lebensdauer zu verlängern. 4. Die harte Schutzschicht ist verschleiß- und korrosionsbeständig und ermöglicht den Einsatz in rauen Arbeitsumgebungen. 5. Der Zylinder ist kompakt und einfach aufgebaut, leicht zu transportieren und in wenigen Minuten zu montieren. Zustand: 100 % neu. Artikeltyp: Zylinder. Material: Aluminiumlegierung. Farbe: Wie abgebildet. Optionale Typen: ACK63-90R, ACK63-90L. Innendurchmesser: ca. 63 mm / 2,5 Zoll. Kolbenstangen-Außendurchmesser: ca. 20 mm / 0,8 Zoll Wirkungsart: Doppelwirkend Arbeitsmedium: Luft (gefiltert durch ein Filtersieb > 40 μm) Betriebsdruckbereich: Ca. 0,15–1,0 MPa (22–145 psi) Garantierte Druckbeständigkeit: 1,5 MPa (215 psi) Betriebstemperatur (°C): -20–80 Betriebsgeschwindigkeitsbereich: Ca. 50–200 mm/s (2–7,9 Zoll/s) Verfahrwegtoleranz: 1,0 Toleranz des Drehwinkels: Ca. ±1,5° Puffertyp: Keiner Übernahmekaliber: PT1/8 Installation und Verwendung 1. Das Spannen des Werkstücks durch den Zylinder muss innerhalb des Spannhubs erfolgen. Der Spannvorgang darf nicht während des Drehhubs durchgeführt werden. 2. Die Spannebene muss senkrecht zur Zylinderachse stehen. Das Werkstück darf nach dem Spannen nicht mehr bewegt werden. 3. Vor dem Verrohren des Zylinders müssen Ablagerungen in der Leitung entfernt werden, um zu verhindern, dass diese in den Zylinder gelangen. 4. Das im Zylinder verwendete Medium sollte vor Gebrauch durch ein Filterelement mit einer Porengröße von über 40 µm gefiltert werden. 5. Wenn der Zylinder ausgebaut und längere Zeit nicht verwendet wird, ist auf Rostschutz zu achten. Staubschutzkappen sollten an den Ein- und Auslassöffnungen angebracht und das Ende der Kolbenstange mit Rostschutzöl behandelt werden. 1 x Zylinder
