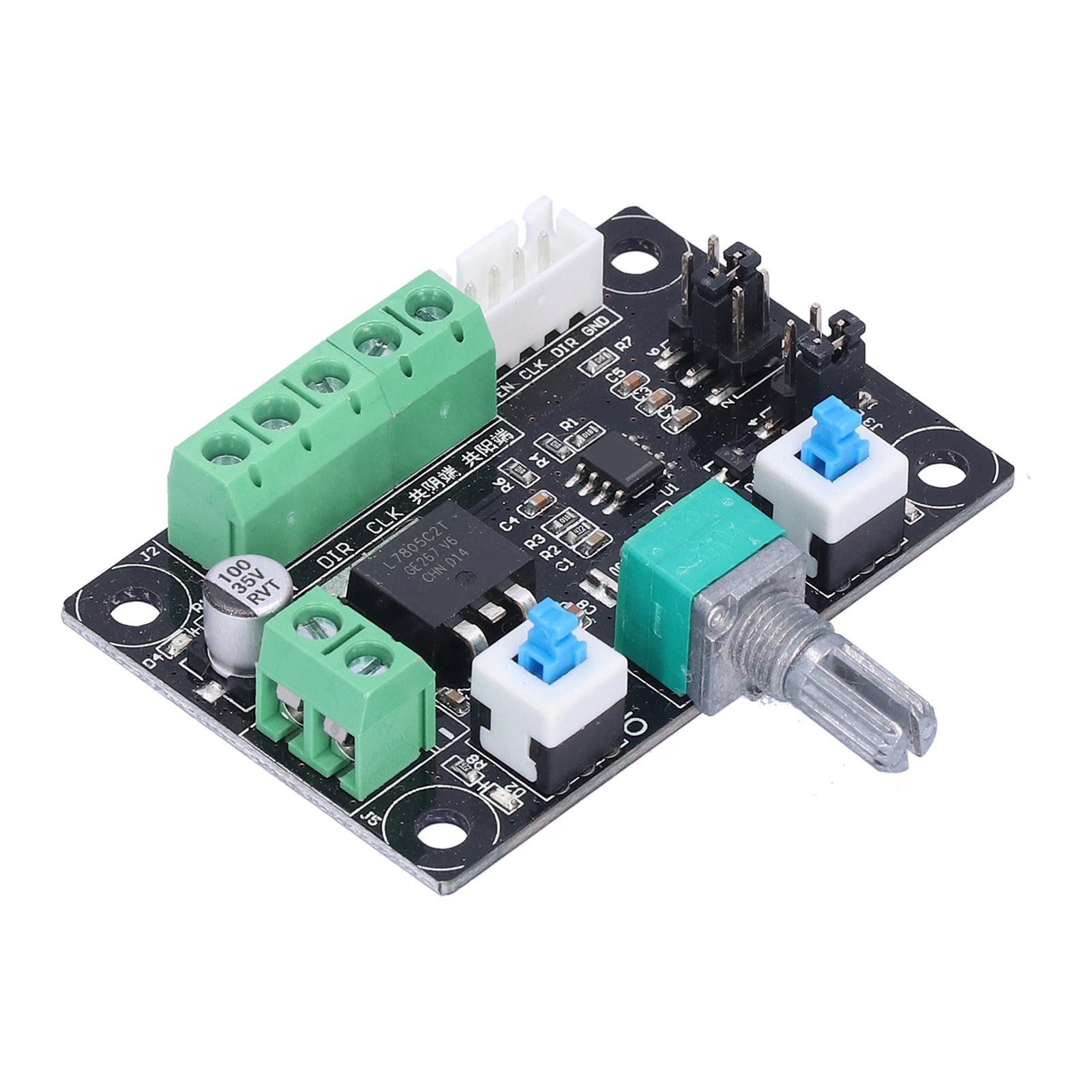

Drehzahlregler Für 1224-v-gleichstrommotoren, Pwm-impulssignal, 3 Niederfrequenzsignale, Drehzahlreglermodul Für Schrittmotorsteuerung

1. Ein Impulsgenerierungsmodul liefert die Steuersignale für den Schrittmotortreiber. Ein Treiber ist zur Ansteuerung eines Schrittmotors erforderlich. 2. Ein einfacher Controller, ein oder zwei Schrittmotoren sowie ein Gleichstromnetzteil bilden eine einfache Steuerungsplattform. 3. Der Motordrehzahlregler verfügt über drei Niederfrequenzsignale: ein High-Pegel (5,4 kHz – 160 kHz), ein Mittelpegel (540 Hz – 16,6 kHz) und ein Low-Pegel (80 Hz – 2,4 kHz), konfigurierbar über Jumper. 4. Der Gleichstrom-Motordrehzahlregler kann ein Impulssignal oder ein PWM-Signal erzeugen, wählbar über Jumper. 5. Frequenzmessung: Zwei Anschlüsse ermöglichen die Messung der Impulsspannung (PUL) und der Spannung an der gemeinsamen Kathode (bzw. Anode). Spezifikationen: Produkttyp: Motordrehzahlregler; Material: Leiterplatte; Anwendung: Schrittmotorsteuerung; Spannungsbereich: 12–24 V DC. Signalbereich: 5,4 kHz–160 kHz, 540 kHz–16,6 kHz, 80 Hz–2,4 kHz; Lieferumfang: 1 Modul. Hinweis: Dieses Modul erzeugt Impulse und liefert Steuersignale für den Schrittmotor. Zum Betrieb eines Schrittmotors ist eine Treiberschaltung erforderlich.
