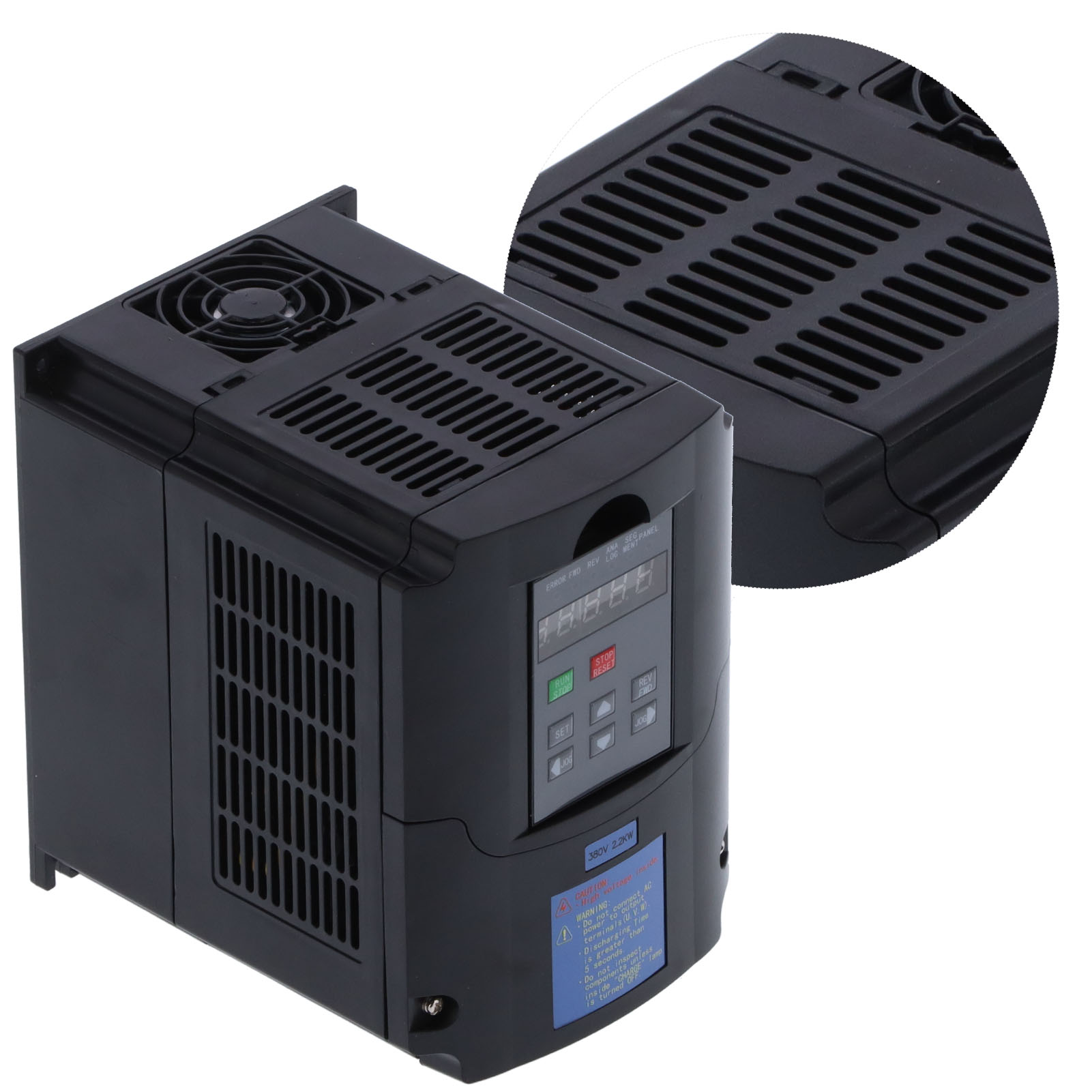

Drehzahlregler Für 3-phasen-vektorumrichter Mit Variabler Frequenz, 2,2 Kw, 380 V, A2-3022

1. Umfassende Funktionen: Frequenz, V/F-Kennlinie, Drehmoment, Beschleunigung und Verzögerung einstellbar. 2. Schutz vor Überlastung, Überspannung, Kurzschluss und Sicherung (FUSE). Direktstart und Fehlerbehebung nach dem Einschalten. 3. Benutzerfreundliche Tastatur, übersichtliches Digitaldisplay für komfortable Bedienung und Echtzeit-Statusanzeige. 4. Vollaluminium-Kühlkörper mit leistungsstarkem, importiertem Lüfter für optimale Kühlung und Kühlung. 5. Der Vektor-Frequenzumrichter findet breite Anwendung in Werkzeugmaschinen, Automatisierungsanlagen und anderen Bereichen. Produkttyp: Frequenzumrichter Modell: A2-3022 Leistung: 2,2 kW Eingang: 3-phasig AC 300–460 V, Stromstärke: 6 A Eingangsfrequenz: 40–60 Hz Ausgang: 3-phasig AC 380 V, Stromstärke: 8,6 A Ausgangsfrequenz: 0–400 Hz Tastenbedienung: EIN/AUS: Im Leerlauf startet der Umrichter durch Drücken dieser Taste. Durch erneutes Drücken stoppt er. STOP/ZURÜCKSETZEN: Im Betrieb stoppt der Umrichter durch Drücken dieser Taste. Im Fehlerfall setzt diese Taste den Umrichter zurück. Im Menü kehrt diese Taste zum vorherigen Menü zurück. RÜCKWÄRTS: Mit dieser Taste wird die Drehrichtung des Umrichters umgekehrt. Dies ist auch während des Betriebs möglich. EINSTELLEN: Mit dieser Taste rufen Sie das Menü auf. Befindet sich der Menüpunkt im Menü, drücken Sie diese Taste, um den Menüparameter zu speichern und zum nächsten Menüpunkt zu gelangen. ▲▼: Menüpunktauswahl und Änderung der Unterpunktdaten. ◄►: Menüpunktänderungs-Umschalter und Bedienfeld-Jog-Taste. Bedienfeld-Potentiometer: Die Betriebsfrequenz wird über das Bedienfeld-Potentiometer eingestellt. Bedeutung der Anzeige im Displayfenster: FEHLER: Fehleranzeige des Wechselrichters. Leuchtet die Anzeige, liegt eine Störung vor. VORWÄRTS: Vorwärtslauf-Statusanzeige. Leuchtet die Anzeige, läuft der Wechselrichter vorwärts. RÜCKWÄRTS: Rückwärtslauf-Statusanzeige. Leuchtet die Anzeige, dreht sich der Wechselrichter rückwärts. ANALOG: Analoge Referenzanzeige. Leuchtet die Anzeige, wird die Betriebsfrequenz anhand des analogen Werts ermittelt. SEGMENT: Anzeige für die Segmentgeschwindigkeit. Leuchtet die Anzeige, wird die Betriebsfrequenz anhand der Segmentgeschwindigkeit ermittelt. BEDIENFELD: Bedienfeld-Steuerungsanzeige. Leuchtet die Anzeige, wird das Betriebssignal vom Bedienfeld ausgegeben. Digitalröhre: Anzeige der Betriebsfrequenz des Wechselrichters. Die Nixie-Röhre blinkt, wenn der Wechselrichter stoppt; der angezeigte Wert entspricht der eingestellten Frequenz. Die Anzeigedaten während des Frequenzbetriebs werden durch die Daten von „Pn01“ bestimmt. Motorsteuerungsmethode Raumspannungsvektor Eingangsleistung 380 V, Stromversorgung: 300–460 V 5-stellige Digitalanzeige und Statusanzeige. Anzeige von Frequenz, Drehzahl, Drehrichtung (im Uhrzeigersinn/gegen den Uhrzeigersinn), Fehlern usw. Kommunikationssteuerung RS-232 Betriebstemperatur -10–50 °C Luftfeuchtigkeit 20-95% relative Luftfeuchtigkeit (keine Kondensation) Vibration 0,5G oder weniger Frequenzregelung Bereich 0,10-180,00Hz Genauigkeit Digital: 0,01% (-10-50℃); Analog: 0,1% (25±10℃) Einstellbare Auflösung Digital: 0,01Hz; Analog: 1 % der maximalen Betriebsfrequenz Ausgangsauflösung 0,01 Hz Einstellung über die Tastatur: Direkte Einstellung über ←∧∨ Einstellung analog: Externe Spannung 0–5 V, 0–10 V, 0–20 mA Weitere Funktionen: Untere Frequenzgrenze und Startfrequenz separat einstellbar Allgemeine Steuerung Beschleunigungs- und Verzögerungssteuerung: Beschleunigungs- und Verzögerungszeit (0,01–650,00 Sekunden) frei wählbar V/F-Kennlinie: V/F-Kennlinie frei einstellbar Multifunktionseingang: 6 Multifunktions-Eingangsklemmen ermöglichen 8-Gang-Steuerung, AUF- und AB-Funktion, externe Bedienung und mehr. Multifunktionsausgang: Eine Multifunktions-Ausgangsklemme ermöglicht die Anzeige und Alarmierung während des Betriebs, Frequenzüberschreitung, externe Störungen usw. Weitere Funktionen: Bremsstopp oder Freistopp, DC-Bremse, automatischer Reset und Neustart usw. Schutzfunktionen: Überlastschutz: Antrieb (konstante Torsion 250 %/1 Minute, Lüftertyp 200 %/1 Minute) Sicherungsschutz: Sicherung durchgebrannt, Motor gestoppt Überspannung: Gleichspannung > 800 V Unterspannung: Gleichspannung < 280 V Neustart nach kurzzeitigem Stromausfall Kurzschlussschutz am Ausgang: Elektronischer Schaltungsschutz, U-, V- und W-Ausgangskurzschlussschutz Weitere Funktionen: Überhitzungsschutz des Kühlkörpers, Rücklaufsperre, Direktstart und Fehlerrücksetzung nach dem Einschalten, Parametersperre usw. 1 x Frequenzumrichter, 1 x Chinesisch-Englische Bedienungsanleitung
