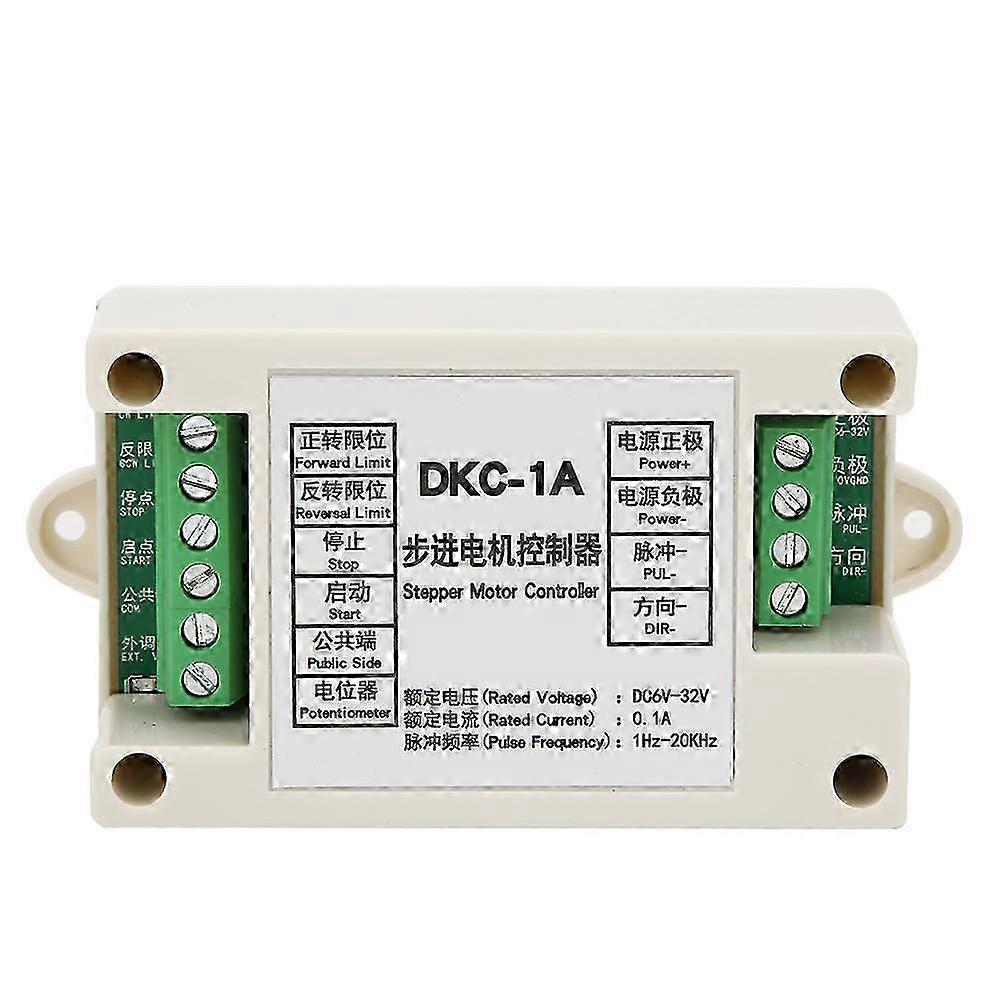

Drehzahlregler Für Schritt- Und Servomotoren, Dc 5-32v, Sps-steuerung Für Automatisierung, Präzisionssteuermodul, Kompatibel Mit Verschiedenen Elektrischen Aktuatoren

Willkommen in unserem Shop! Entdecken Sie unseren Schrittmotor-Drehzahlregler für eine 5-32-V-Gleichstromversorgung. Dieses vielseitige Gerät bietet verschiedene konfigurierbare Betriebsmodi über einen Drehschalter (Position 1 oben, 0 unten): automatischer Hin- und Her-Modus (S1=1, S2=0), Einzeltrigger-Modus (S1=0, S2=1), einfacher Hin- und Her-Modus (S1=1, S2=1) und Tippbetrieb (S1=0, S2=0). Jeder Modus ist für spezifische Anwendungen geeignet und gewährleistet maximale Flexibilität. Dieser Regler ist mit gängigen Schrittmotoren und Servomotoren jeder Größe kompatibel. Er verwendet eine gemeinsame Anodenschaltung mit Eingängen für Impuls (PUL), Richtung (DIR) und Aktivierung (EN). Die Steuersignale akzeptieren eine Spannung von 0 bis 24 V und sind an der fallenden Flanke gültig. Das Triggersignal muss mindestens 2,5 Mikrosekunden lang sein. Die Geschwindigkeit kann über ein integriertes oder ein externes Potentiometer (Widerstand ≤ 10 kΩ) eingestellt werden. Beim Anschluss des externen Potentiometers erfolgt eine automatische Umschaltung zwischen den beiden Betriebsarten. Hauptmerkmale: - Automatischer Hin- und Her-Modus: Nach dem Auslösen bewegt sich der Motor kontinuierlich zwischen dem vorderen und hinteren Anschlag, bis er stoppt. - Einzelauslöser-Modus: Der Motor dreht sich bis zum vorderen Anschlag und stoppt dann. Ein erneuter Auslöser kehrt die Drehrichtung um und fährt bis zum hinteren Anschlag. - Einzelvorwärts-/Rückwärts-Modus: Der Motor fährt vorwärts bis zum vorderen Anschlag, stoppt und fährt dann rückwärts bis zum hinteren Anschlag, wo er ebenfalls stoppt. - Tippbetrieb: Verbindung zwischen Startanschluss und gemeinsamem Anschluss für Vorwärtsdrehung (Stopp bei Trennung). Verbindung zwischen dem Stoppanschluss und dem gemeinsamen Anschluss für die Drehrichtungsumkehr. Die Verdrahtung ist einfach: Verwenden Sie mechanische Schalter (zweiadrig, normalerweise offen) für die Endschalter und Drucktaster oder dreiadrige NPN-Sensoren (24 V DC) für eine präzise Erfassung. Das externe Potentiometer (10 kΩ) wird an die Drehzahlregleranschlüsse angeschlossen. Der Regler verfügt über ein offenes Gehäuse für den Zugriff auf interne Einstellungen, einschließlich des Modusschalters und des integrierten Drehzahlreglers. Lieferumfang: 1 Schrittmotor-Drehzahlregler, montagefertig. Bitte beachten Sie, dass externe Motoren, Sensoren und Potentiometer nicht im Lieferumfang enthalten sind. Stellen Sie bei jeder Installation sicher, dass Sie die oben beschriebenen Spannungs- und Anschlussvorgaben für einen optimalen Betrieb einhalten.
