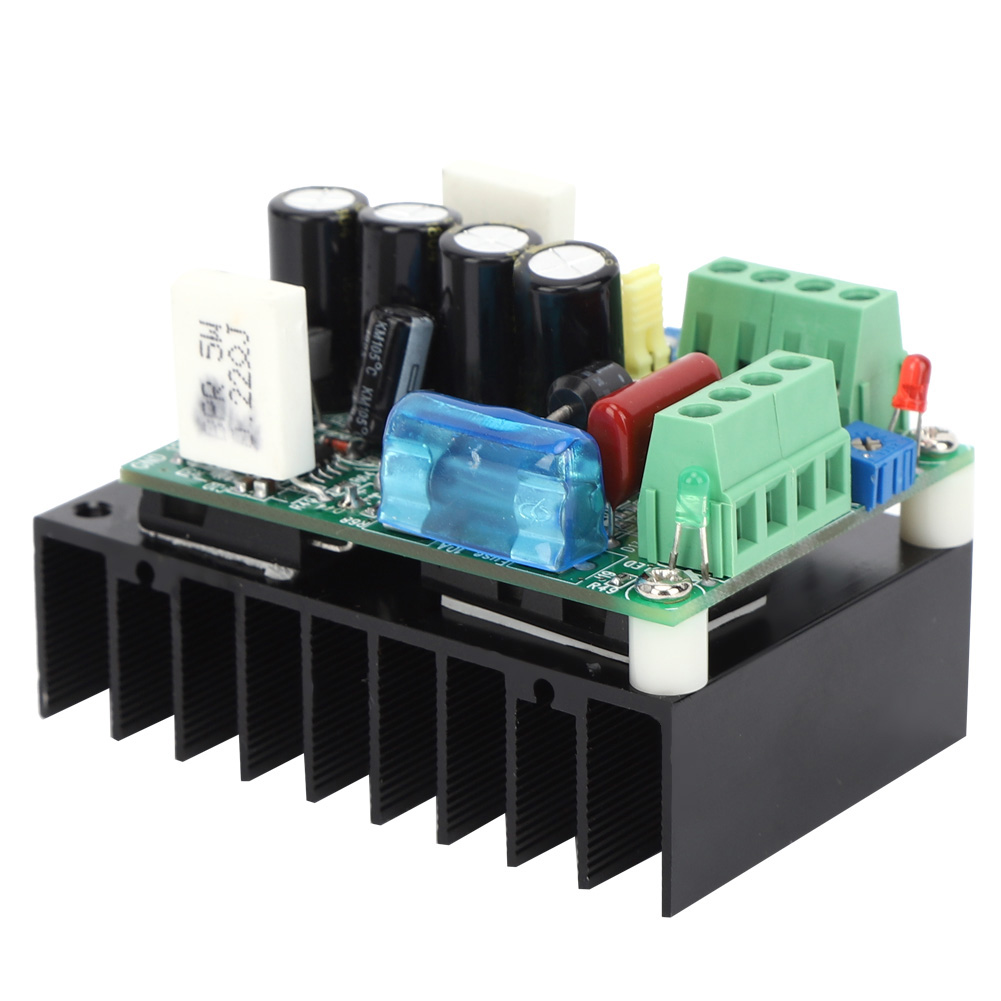

Drehzahlregler Mit Pwm-technologie Für Gleichstrom-bürstenmotoren Mit Alarm- Und Verpolungsschutz

1. Unterstützt ausschließlich Gleichstromeingang mit Verpolungsschutz. Unterstützt einen Spannungsbereich von 2–50 V DC. 2. Verschiedene Motorparameter können konfiguriert werden. 3. Bei manueller Motorsteuerung kann die PWM-Grundfrequenz des Steuermotors per Jumper angepasst werden, um das Rauschen verschiedener Motoren bei unterschiedlichen Drehzahlen zu minimieren. 4. Mit Alarmausgangsfunktion: Bei Blockierung des Motors wird ein Signal an die Steuerkarte oder SPS gesendet, die daraufhin entsprechende Aktionen wie z. B. einen Stopp auslöst. 5. Mit Betriebsanzeige und Blockier-/Überstromalarm. 6. Bei manueller Motorsteuerung kann die Motordrehzahl über das entsprechende Potentiometer am Regler eingestellt werden. Produkttyp: Drehzahlregler. Eingangsspannung: 12–50 V DC. Maximalstrom: 20 A. Drehzahlregelungsmodus: PWM. Die Basisfrequenz ist in drei Stufen einstellbar: 2,1 kHz (linke 2 Pins kurzgeschlossen), 2,9 kHz (rechte 2 Pins kurzgeschlossen) und 11,1 kHz (alle 3 Pins kurzgeschlossen). Standardeinstellung: 2,9 kHz. Zwei Steuerungsmethoden: Manuelle Motorsteuerung per Jumper oder externes PWM-Signal über die Steuerkarte bzw. SPS. Anforderungen an den externen PWM-Eingang: 3,5–12 V PP , 1–5 kHz, Tastverhältnis 0–93 %. Spezifikationen der Eingangsschnittstelle: 330 Ohm Innenwiderstand bei Anschluss an eine SPS. Zum Anschluss eines 1,5–2,7 kΩ-Widerstands in Reihe. Direkter Anschluss an eine 5-V-Bewegungssteuerungskarte wie z. B. MACH3. Spezifikation der Alarmausgangsschnittstelle: Maximaler Ansteuerstrom: 12 mA. Hochleistungssteuerung: Maximal 20 A, empfohlen wird eine maximale Stromstärke von 15 A. Lieferumfang: 1 x Drehzahlregler
