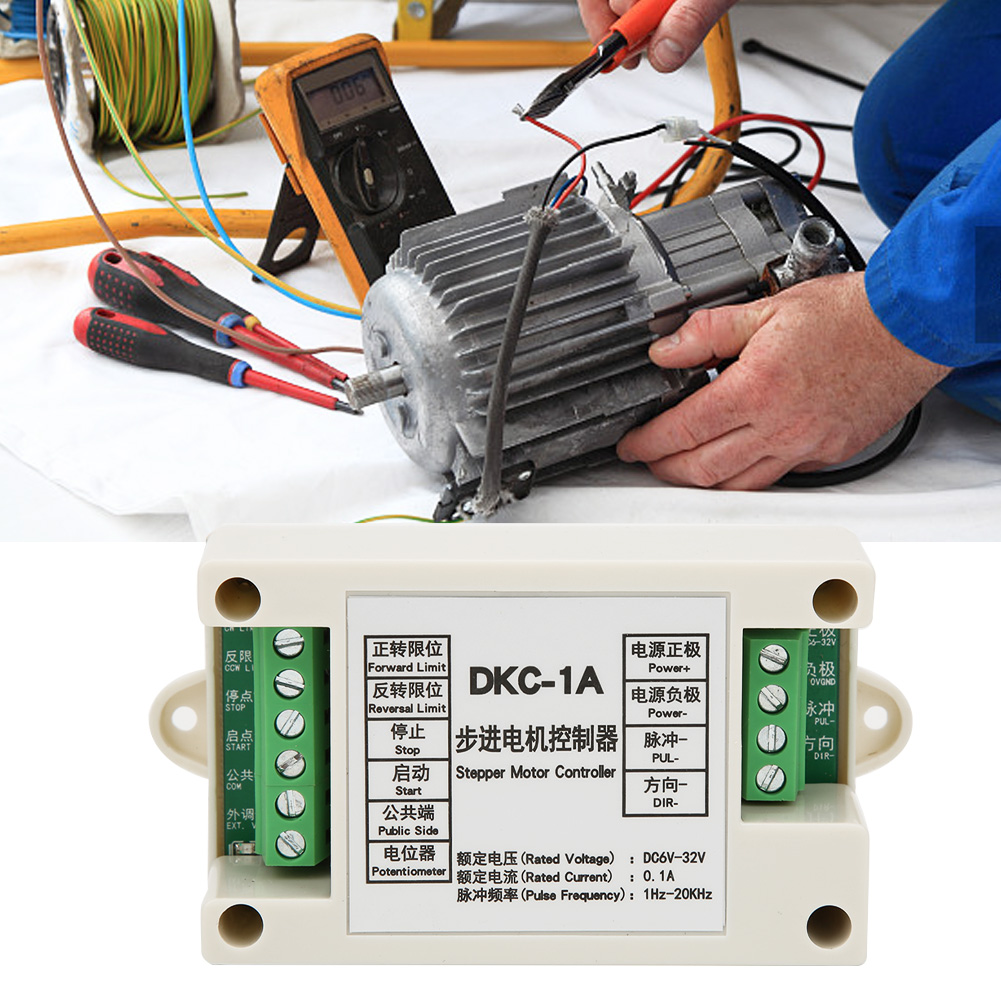

Drehzahlregler-treiber Für Schritt- Und Servomotoren (dc 5-32 V) – Sps-controller-treiber

1. Geeignet für Schrittmotoren und Servomotoren. 2. Integrierte S-förmige Beschleunigung mit Sofortstoppfunktion. 3. Verpolungsschutz, Überspannungsschutz und Überstromschutz. 4. Intelligente automatische Umschaltung zwischen interner und externer Drehzahlregelung. 5. Bis zu 20 kHz Impulsfrequenz auslösbar. 6. Optokoppler-Isolation am Eingang, Ausgang ist ein negativer Impuls. Eingangssignal ist aktiv niedrig. Produkttyp: Schrittmotor-Drehzahlregler. Eingangsspannung: DC 5–32 V. Betriebsmoduseinstellung: (Drehschalter: 1 an, 0 unten) v:* o:* x:* .form Automatischer Rundlaufmodus, Einzeltriggermodus, Einzeltriggermodus, Elektrischer Modus. S1 0 0 1 1 S2 0 1 0 1 1. Das Steuersignal beträgt 0–24 V, das Signal ist für die fallende Flanke gültig, und das Triggersignal muss über 2,5 µs liegen. 2. Das interne und das externe Potentiometer werden automatisch umgeschaltet. Die Schnittstelle des externen Potentiometers ist deaktiviert, was die Drehzahlregelung über das interne Potentiometer ermöglicht. Wenn ein externes Potentiometer (≤ 10 kΩ) angeschlossen ist, schaltet die Steuereinheit automatisch auf dieses um. 3. Um die Drehzahl einzustellen, betätigen Sie den Einstellschalter und öffnen Sie das Gehäuse des Controllers. Funktionsbeschreibung: 1. Automatischer Rundlaufmodus: Nach Auslösung des Startsignals durch den Moduscontroller (gemeinsames Ende und Aktivierungseingang berühren) bewegt sich der Motor automatisch zwischen Vorwärts- und Rückwärtsendpunkt hin und her, bis die Eingabe beendet wird. 2. Einzelimpuls-Modus: Nach Auslösung des Moduscontrollers dreht sich der Motor. Erreicht der Motor den Vorwärtsendpunkt, stoppt er. Durch erneute Auslösung des Moduscontrollers dreht er sich rückwärts. Erreicht der Motor den Rückwärtsendpunkt, stoppt er erneut. Durch erneute Auslösung des Moduscontrollers wird der Motor gestartet und die Vorwärtsdrehung wiederholt sich. 3. Einfacher Rundlauf: Nach Aktivierung des Modus dreht sich der Motor vorwärts. Beim Erreichen des Vorwärtsendpunkts stoppt er und beginnt dann, sich rückwärts zu drehen. Beim Erreichen des Rückwärtsendpunkts stoppt der Motor. 4. Tippbetrieb: Start- und gemeinsamer Anschluss sind mit der Vorwärtsdrehung verbunden; beim Loslassen wird der Motor gestoppt. Die Verbindung zwischen Stopp- und gemeinsamem Anschluss wird umgekehrt, wodurch der Stopp aufgehoben wird. Verdrahtung und weitere Hinweise: 1. Der Controller ist ein universeller Schrittmotor- und Servomotorcontroller. Er kann unabhängig von der Motorgröße mit gängigen Schrittmotor- und Servomotortreibern verwendet werden. Die Bezeichnungen der Motoranschlüsse unterscheiden sich, die Schnittstellenfunktionen sind jedoch identisch. EM=ENA=PREE aktivieren PUL=PULS=CLK Impuls DIR=CW=CCW Richtung Dieser Controller verwendet die gemeinsame Anodenverbindung: Treiber PUL+ und DIR+ werden an den Pluspol der +24V-Stromversorgung angeschlossen. Controller PUL ist mit dem Treiberimpulseingang (PUL-, PULS-, CLK-) verbunden. Treiber DIR ist mit dem Treiberrichtungseingang (DIR-, CW-, CWW-) verbunden. EN+, EN- sind im Allgemeinen nicht belegt. 2. Endschalter, Drucktaster Mechanische Schalter, Drucktaster, Endschalter, Fußschalter usw. werden als zweiadrige Öffner verwendet. Ein Anschluss wird an den gemeinsamen Pol und der andere an den entsprechenden Eingang (z. B. Start, Stopp, Vorwärts- und Rückwärtsendschalter) angeschlossen. Elektronische Schalter wie Lichtschranken, Näherungsschalter und Hall-Schalter benötigen dreiadrige Öffner-NPN-Schalter (DC24V). Die beiden Leitungen sind die Stromleitungen und werden direkt an die Stromversorgung des Controllers angeschlossen. Die andere Leitung ist eine Signalleitung, die direkt mit den entsprechenden Eingangs-, Stopp-, Vorwärts- und Rückwärtsendschaltern verbunden wird. 3. Externes Potentiometer: Das externe Drehzahlpotentiometer benötigt einen Widerstandswert ≤ 10 kΩ und keine Stromversorgung. Es muss lediglich an den jeweiligen Eingang für die externe Drehzahlregelung des gemeinsamen Anschlusses angeschlossen werden. Lieferumfang: 1 x Treiber, 1 x Benutzerhandbuch (Chinesisch-Englisch)
