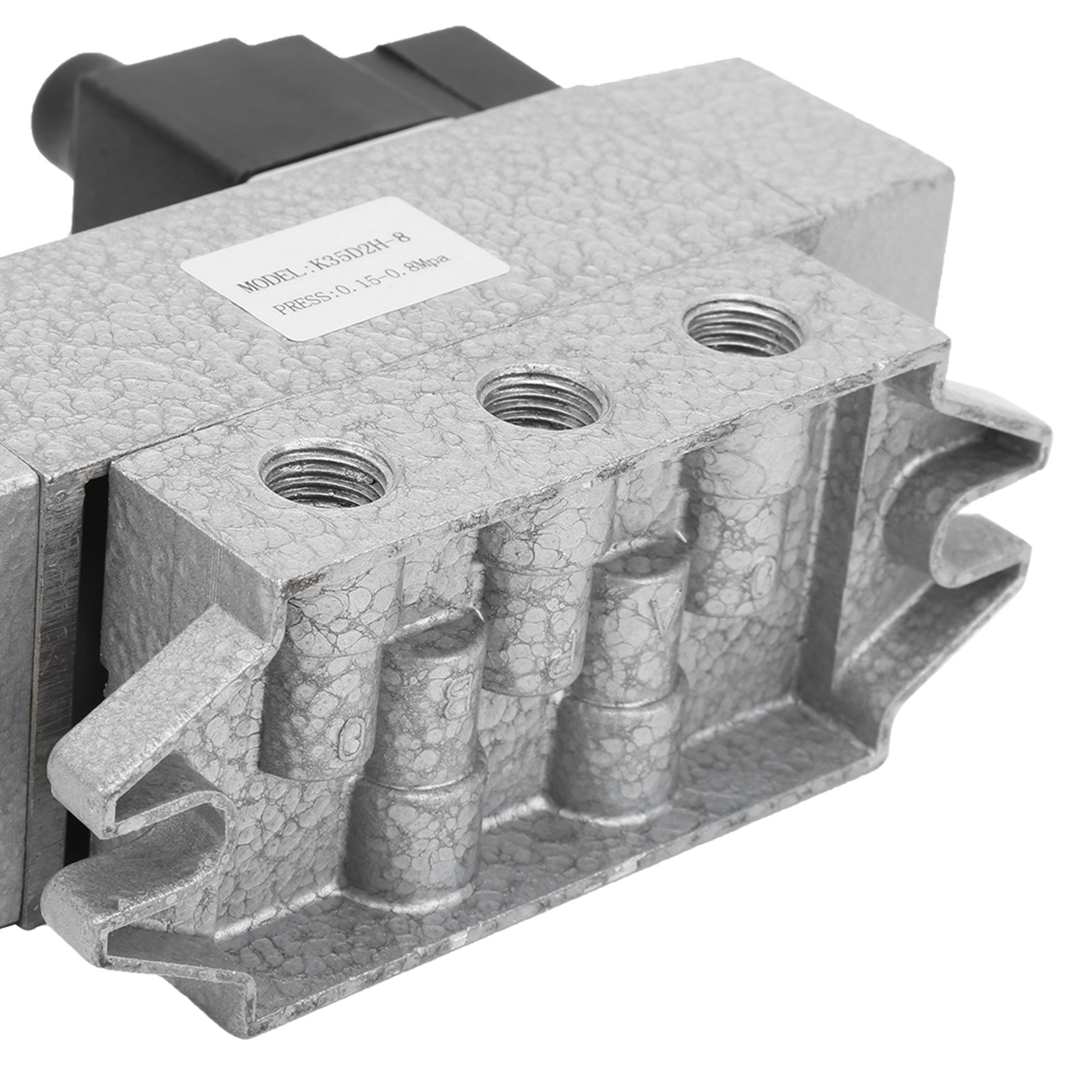

Drei-positionen-, Fünf-wege-magnetventil, Doppel-g1/4"-magnetventil K35d2h-8ac220v

Willkommen in unserem Shop! **Pneumatisches Schieberventil, Modell K35D2H-8** Dieses hochwertige pneumatische Magnetventil zeichnet sich durch außergewöhnliche Zuverlässigkeit und Leistung aus. Seine Schieberkonstruktion mit Distanzstücken gewährleistet optimale Betriebssicherheit. Die Konstruktion beinhaltet eine automatische Dichtungsverschleißkompensation, die eine lange Lebensdauer gewährleistet. **Hauptmerkmale:** * **Material:** Robuste Aluminiumlegierung. * **Anschlussdurchmesser:** G1/4 Zoll (M12 x 1,25). * **Betriebsdruck:** 0,2 ~ 0,8 MPa. * **Umkehrzeit:** ≤ 0,06 Sekunden. * **Maximal zulässige Schaltfrequenz:** 8 Hz. * **Abflussmenge:** 50 cm³/min. * **Umgebungs- und Flüssigkeitstemperatur:** -5 ~ 50 ℃. * **Lebensdauer:** ≥ 1.500.000 Zyklen. **Erweiterte Funktionen:** * **Hohe Durchflusskapazität:** Entwickelt für den Einsatz mit hohem Durchfluss. * **Kompaktes Design:** Die Grundplatte verfügt über eine integrierte Stützstruktur, die Installation und Wartung vereinfacht. * **Vielseitigkeit:** Erhältlich als 2-Wege- und 3-Wege-Version. Die Steuerung erfolgt wahlweise pneumatisch (einfach oder doppelt) oder über die Grundplatte. * **Lange Lebensdauer:** Robuste Leistung und hohe Zuverlässigkeit. **Lieferumfang:** 1 x Pneumatisches Magnetventil K35D2H-8, 1 x Bedienungsanleitung. **Anwendung:** 1. Kennzeichnen Sie die Öffnungen: „P“ für Einlass, „A“ und „B“ für Arbeitsöffnungen, „O1“ und „O2“ für Auslassöffnungen. 2. Schließen Sie das Steuerkabel an den Spulenanschlusskasten an. 3. Verwenden Sie bei Stromausfall oder Justierung die manuelle Steuerung (manueller Schalter „0“ = aus, „1“ = ein). 4. Reinigen Sie vor der Installation die Innen- und Außenseite des Rohrs und entfernen Sie anschließend die Staubkappe. 5. Wenn das Magnetventil längere Zeit gelagert oder benutzt wurde oder nicht reagiert, zerlegen Sie es, reinigen Sie es und füllen Sie gegebenenfalls Schmieröl nach. **Abmessungen (ca.):** **Modell:** K35D2H-8 **Anschlussgröße:** G1/4 Zoll (M12 x 1,25) **C:** 153 mm / 6 Zoll **D:** 14 mm / 0,6 Zoll **E:** 10 mm / 0,4 Zoll **F:** 28 mm / 1,1 Zoll **G:** 112 mm / 4,4 Zoll **H:** 130 mm / 5,1 Zoll **I:** 136 mm / 5,4 Zoll * **J:** 9 mm / 0,4 Zoll * **L:** 56 mm / 2,2 Zoll
