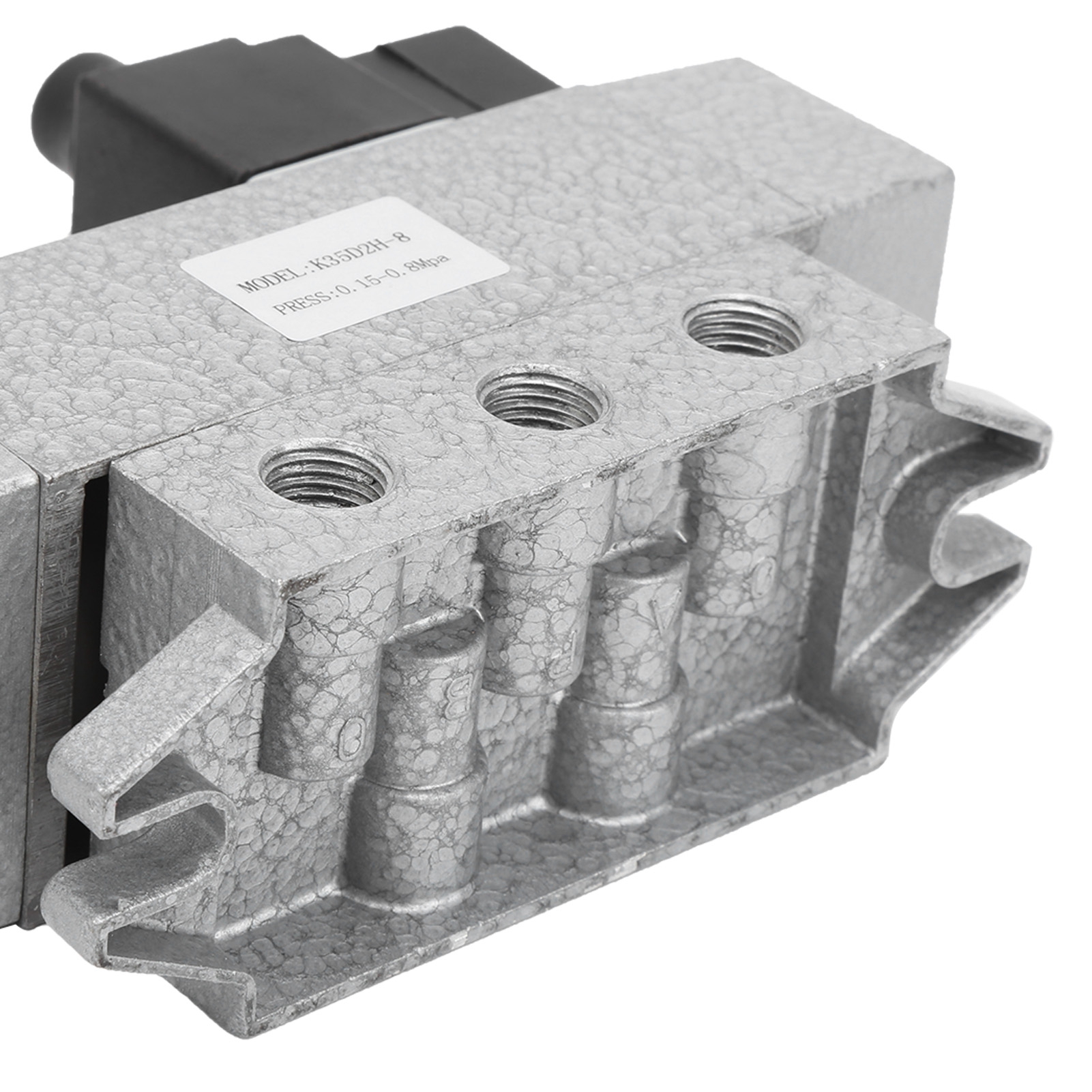

Drei-positionen-, Fünf-wege-magnetventil, Doppel-g1/4"-magnetventil K35d2h-8dc24v

Willkommen in unserem Shop! Dieses pneumatische Magnetventil zeichnet sich durch eine Schieberkonstruktion mit Distanzstücken aus, die eine außergewöhnliche Zuverlässigkeit gewährleistet. Die Konstruktion beinhaltet eine automatische Verschleißkompensation der Dichtung und garantiert so eine erhöhte Lebensdauer. Es eignet sich für hohe Durchflussmengen und bietet eine überragende Förderleistung. Die kompakte Grundplatte mit Anschlussstruktur erleichtert Installation und Wartung. Das Ventil ist in den Ausführungen 2-Wege- und 3-Wege-5-Wege erhältlich und bietet die Ansteuerungsarten: pneumatische Einzel-/Doppelsteuerung sowie pneumatische Einzel-/Doppelsteuerung über die Grundplatte. Seine lange Lebensdauer in Kombination mit seiner robusten Leistung macht es zu einer zuverlässigen Wahl. **Technische Daten:** - Typ: Pneumatisches Magnetventil - Material: Aluminiumlegierung - Modell: K35D2H-8 - Anschlussdurchmesser: G1/4 Zoll - Druck: 0,2–0,8 MPa - Reversierzeit: ≤ 0,06 s - Maximal zulässige Schaltfrequenz: 8 Hz - Spülvolumenstrom: 50 cm³/min - Umgebungstemperatur: -5–50 °C - Medientemperatur: -5–50 °C - Lebensdauer: ≥ 1.500.000 Zyklen **Verpackung Inhalt:** - 1 x Pneumatisches Magnetventil - 1 x Bedienungsanleitung **Abmessungen Modell K35D2H-8:** - Anschlussgröße (ca.): G1/4 Zoll (M12 x 1,25) - C: 153 mm / 6 Zoll - D: 14 mm / 0,6 Zoll - E: 10 mm / 0,4 Zoll - F: 28 mm / 1,1 Zoll - G: 112 mm / 4,4 Zoll - H: 130 mm / 5,1 Zoll - I: 136 mm / 5,4 Zoll - J: 9 mm / 0,4 Zoll - L: 56 mm / 2,2 Zoll **Bedienungsanleitung:** 1. Am Produkt ist „P“ der Ansaugkanal, „A“ und „B“ die Arbeitskanäle und „O1“ und „O2“ die Auslasskanäle. 2. Schließen Sie das Steuerkabel an den Zündspulenanschlusskasten an. 3. Verwenden Sie während der Fehlersuche oder bei Stromausfall die manuelle Steuerung (manueller Schalter „0“ = Aus, „1“ = Ein). 4. Reinigen Sie das Rohr während der Installation innen und außen und entfernen Sie anschließend die Staubkappe. 5. Bei längerer Lagerung oder Nutzung oder bei verzögerter Reaktion zerlegen Sie das Gerät und reinigen Sie es oder geben Sie etwas Schmieröl hinzu.
