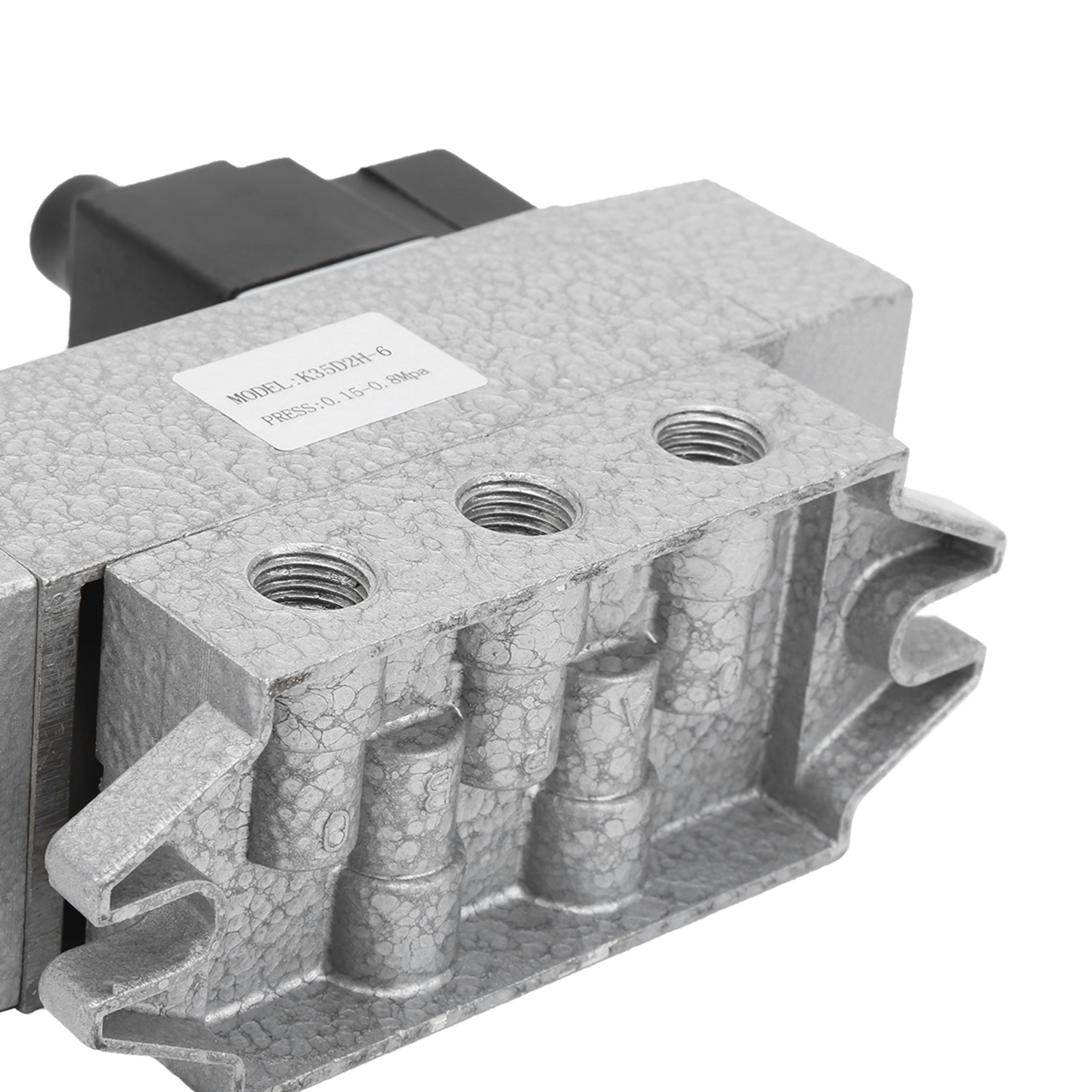

Drei-positionen-, Fünf-wege-magnetventil, Doppel-g1/8"-magnetventil K35d2h-6dc24v

Willkommen in unserem Shop! Entdecken Sie unser pneumatisches 3-Wege-Magnetventil K35D2H-6 – entwickelt für zuverlässigen und langlebigen Betrieb. Gefertigt aus hochwertiger Aluminiumlegierung, zeichnet es sich durch eine beabstandete Spulenkonstruktion aus, die höchste Zuverlässigkeit und lange Lebensdauer bei gleichzeitig robuster Leistung gewährleistet. Der Mechanismus gleicht automatisch den Dichtungsverschleiß aus und sorgt so für eine gleichbleibende Abdichtung. Dank seiner erhöhten Durchflusskapazität eignet es sich ideal für große Flüssigkeitsmengen. Die Grundplatte ist mit einer Stützstruktur versehen, die Installation und Wartung vereinfacht. Das Ventil ist in einfach oder doppelt pneumatisch betätigten Versionen mit Zufuhr über die Grundplatte sowie in 2-Wege- und 3-Wege-Konfigurationen erhältlich und bietet so maximale Flexibilität. **Technische Daten:** - Typ: 3-Wege-Magnetventil (5-polig) - Material: Aluminiumlegierung - Modell: K35D2H-6 - Anschlussdurchmesser: G1/8 Zoll (M10 x 1) - Druck: 0,2 bis 0,8 MPa - Reversierzeit: ≤ 0,06 s - Maximal zulässige Schaltfrequenz: 8 Hz - Fördermenge: 50 cm³/min - Umgebungstemperatur: -5 bis 50 °C - Mediumtemperatur: -5 bis 50 °C - Lebensdauer: ≥ 1.500.000 Schaltzyklen **Abmessungen (ca.):** - C: 153 mm / 6 Zoll - D: 14 mm / 0,6 Zoll - E: 10 mm / 0,4 Zoll - F: 28 mm / 1,1 Zoll - G: 112 mm / 4,4 Zoll - H: 130 mm / 5,1 Zoll - I: 136 mm / 5,4 Zoll - J: 9 mm / 0,4 Zoll - L: 56 mm / 2,2 Zoll **Lieferumfang:** - 1 x Pneumatisches Magnetventil - 1 x Bedienungsanleitung **Bedienungsanleitung:** 1. Auf dem Produkt kennzeichnet „P“ den Einlassraum, „A“ und „B“ die Arbeitsräume und „O1“ und „O2“ die Auslassräume. 2. Das Steuerkabel wird an den Spulenanschlusskasten angeschlossen. 3. Im Falle einer Justierung oder eines Stromausfalls verwenden Sie die manuelle Steuerung (Position „0“ für Aus, Position „1“ für Ein). 4. Reinigen Sie die Rohre vor der Installation innen und außen und entfernen Sie anschließend die Staubkappe. 5. Wenn das Gerät längere Zeit gelagert oder benutzt wurde oder nicht reagiert, zerlegen Sie es und reinigen Sie es oder geben Sie etwas Schmieröl hinzu.
