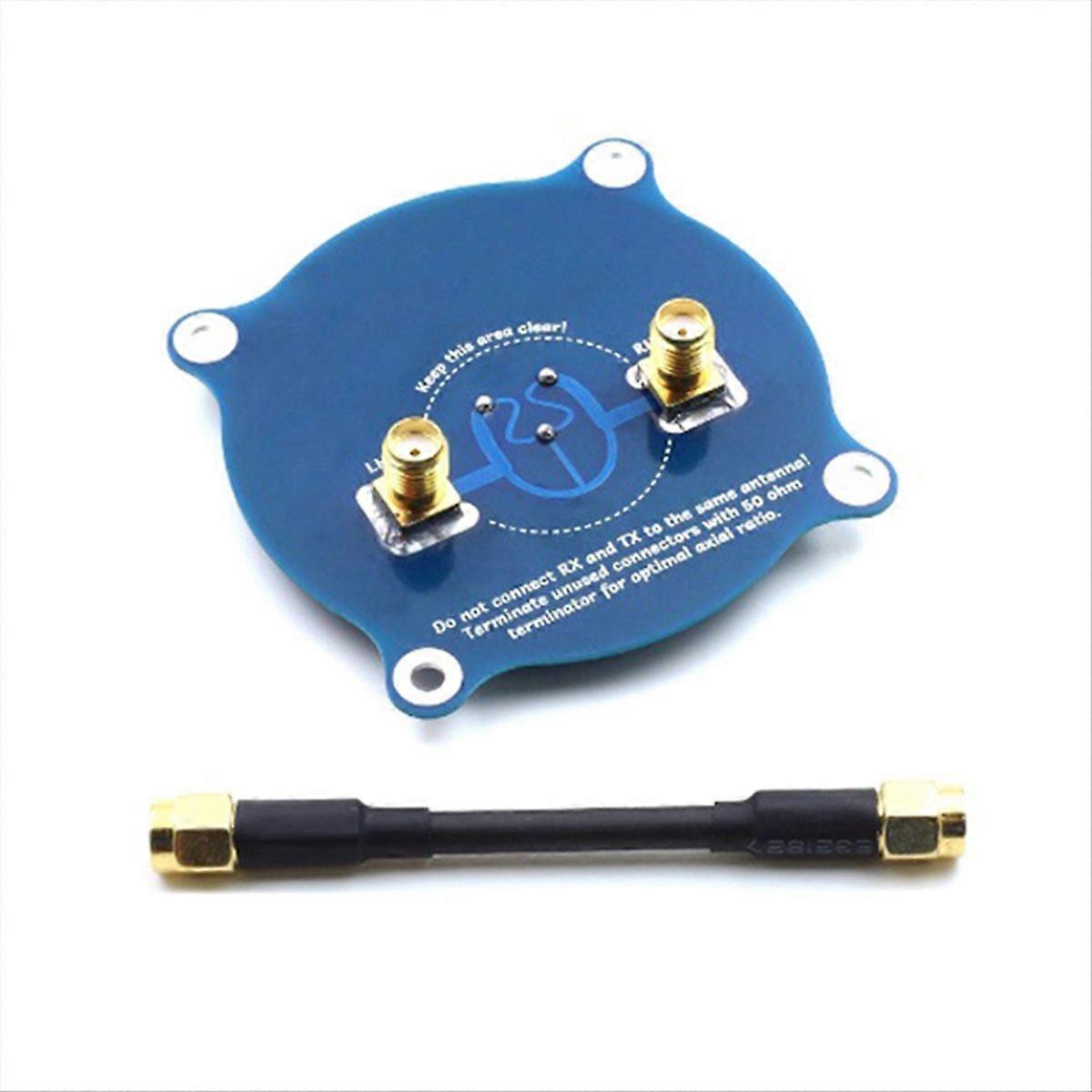

Dreifach Gespeiste Patchantenne 5,8 Ghz 9,4 Dbi Zirkulare Polarisation Fpv Für Fatshark Rc Fpv-brillen (sma-anschluss Muss Selbst Montiert Werden).

1. Hohe Strahlungseffizienz. Die meisten FR4-basierten Patchantennen weisen eine sehr hohe Effizienz auf, da FR4 bei 5,8 GHz stark dissipativ ist. 2. Darüber hinaus weisen die meisten Array-Antennen signifikante Speiseverluste auf. Diese Konstruktion verwendet eine gekoppelte Patchantenne, um das Speisenetzwerk zu vereinfachen und diese Verluste zu reduzieren. 3. Sehr gutes Achsenverhältnis, sowohl senkrecht zur Patchantenne als auch außerhalb der Achse. 4. Hoher Gewinn, jedoch geringer als der theoretische Gewinn eines Arrays. Dies liegt daran, dass eine Gewinnmaximierung zu großen Nebenkeulen und einem niedrigen Achsenverhältnis führt. 5. Sehr kleine Nebenkeulen, wobei sich fast die gesamte Energie in der Hauptkeule konzentriert. Dies erhöht die Breite der Hauptkeule, verbessert aber den Gewinn. Mittenfrequenz: 5,8 GHz; Bandbreite: 660 MHz (5,47–6,13 GHz); Anpassung: S11 < -20 dB, SWR < 1,22 (bei Mittenfrequenz); Achsenverhältnis: < 1,3 dBi; Antennengewinn: 9,4. Halbwertsbreite: 55° (lateral und longitudinal); Strahlungseffizienz: 83,5 %. Diese Werte stammen aus Simulationen; die Messwerte sind unten aufgeführt (sie sind sehr ähnlich). Aufgrund von Schwankungen der Dielektrizitätskonstante von FR4 kann die Mittenfrequenz von Charge zu Charge variieren. Darüber hinaus ist die Dielektrizitätskonstante von FR4 nicht einheitlich. Eine Abweichung von 100 MHz ist normal. Auch das Aussehen und die Kennzeichnung des Produkts können von Charge zu Charge variieren, ohne die Verwendung zu beeinträchtigen. Spezifikationen: SMA; Farbe: Blau; Material: Kunststoff und Metall. Lieferumfang: 1 dreifach gespeiste Patch-Array-Antenne, 1 Adapterkabel. Nur die oben genannten Inhalte sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Reflexionen und Ihren Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Fehlertoleranz von +/- 1 bis 3 cm ist möglich.
