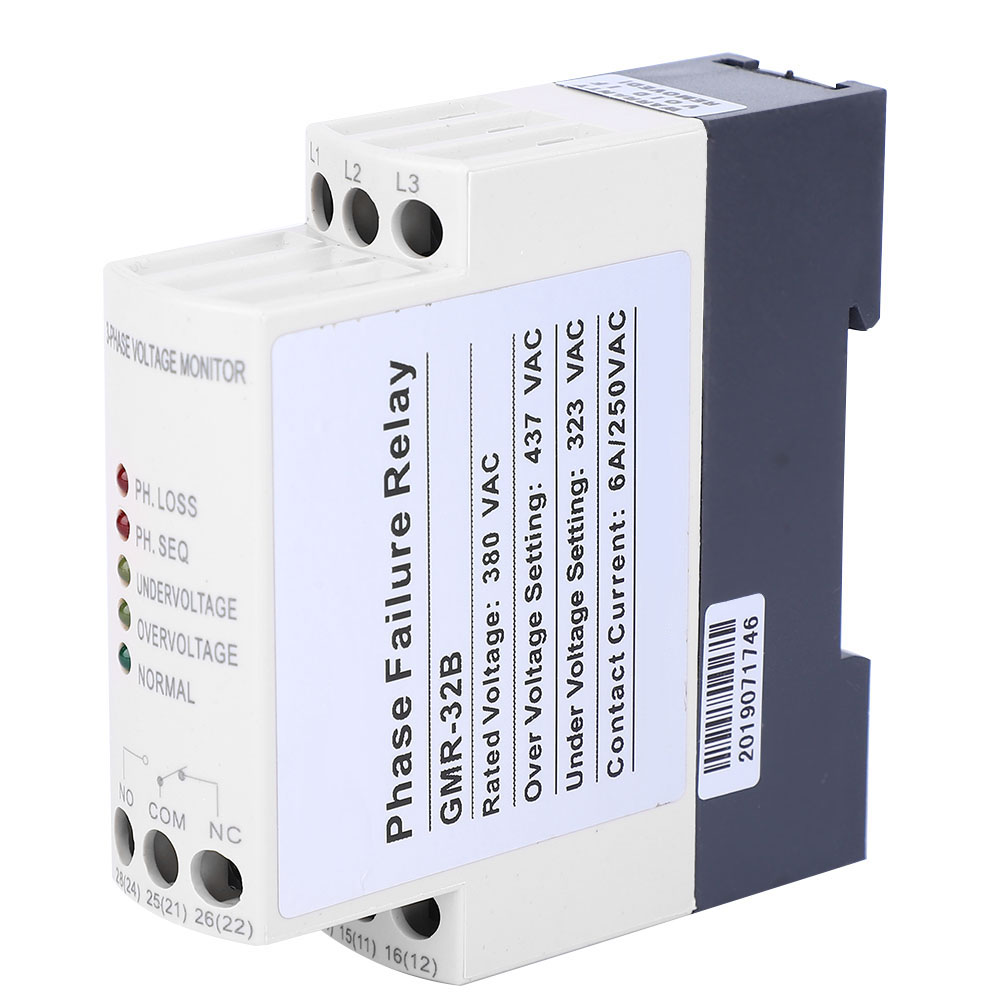

Dreiphasen-380-vac-schutzrelais Gmr-32b, Phasenfolge, Überspannung Und Unterspannung

Willkommen in unserem Shop! Dieser dreiphasige Phasenschutzschalter ist für den Einsatz in 50/60-Hz-Wechselstromnetzen mit einer maximalen Nennspannung von 460 V ausgelegt. Er bietet zuverlässige Fehlererkennung in dreiphasigen Industrieanlagen mit 220 V, 380 V, 440 V und 460 V und schützt per Relais vor Überspannung, Unterspannung, Phasenausfall, Phasenumkehr (Phasenfolgefehlern) und dreiphasigen Spannungsunsymmetrien. Dieser Schutzschalter findet breite Anwendung in Luftkompressoren, Elektromotoren, Verteilerkästen, Pumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, Verteileranlagen, Kränen und vielem mehr. Er eignet sich besonders zum Schutz von Kompressoren zentraler Klimaanlagen, zur Überwachung der Stromversorgung von Aufzügen, Pumpen und Ölpumpen sowie zum Schutz vor Phasenumkehr und Phasenfolgefehlern. Dieses Produkt ist unerlässlich für die Aufrechterhaltung der normalen Betriebsspannung von Industrieanlagen. Dieses Produkt entspricht GB14048.5-2001 bzw. IEC60947-1:1999. Der Schutzschalter ist als Schienenbasis ausgeführt und verfügt über zwei M4-Schraublöcher. Er kann entweder direkt separat oder auf einer HT35-Schiene montiert werden (bei direkter Montage die Zubehörteile an der Unterseite des Produkts fest eindrücken). Fehler werden durch 5 LEDs angezeigt: Normalbetrieb, Phasenausfall (dreiphasige Spannungsunsymmetrie), Phasenumkehr, Überspannung und Unterspannung. Für die Hauptstromkreisanschlüsse werden isolierte Kupferdrähte mit einem Querschnitt von 1,0 bis 2,5 mm² verwendet. Massive Kupferdrähte können direkt in die Klemmen eingeführt werden; bei mehradrigen Drähten muss eine Nadelkabelschuhverbindung verwendet werden, um eine zuverlässige Verbindung zu gewährleisten. Schutzfunktionen: Phasenausfallschutz, Phasenumkehrschutz, Spannungsunsymmetrieschutz, Überspannungsschutz, Unterspannungsschutz und dreiphasiger Spannungsunsymmetrieschutz. Technische Daten: Größe: 79 x 23 x 79 mm / 3,11 x 0,91 x 3,11 Zoll; Nennspannung: 380 V AC; Kontakttyp: zwei Öffner, zwei Schließer, elektrisch untrennbar; Anwendungsbereich: AC15, DC13; Kontaktbelastbarkeit: 250 V AC 6 A, 30 V DC 3 A; Konventioneller thermischer Strom: 8 A; Leistungsaufnahme: ≤ 10 VA; Gewicht: 150 g / 5,29 oz; Umgebungstemperatur: -10 °C bis +55 °C; Relative Luftfeuchtigkeit: 45 % bis 85 % rF; Lieferumfang: 1 x Überspannungsschutz. Hinweis: Dieses Produkt wird typischerweise auf der Versorgungsseite eines Drehstromnetzes getestet und sollte nicht am Ausgang eines Frequenzumrichters installiert werden.
