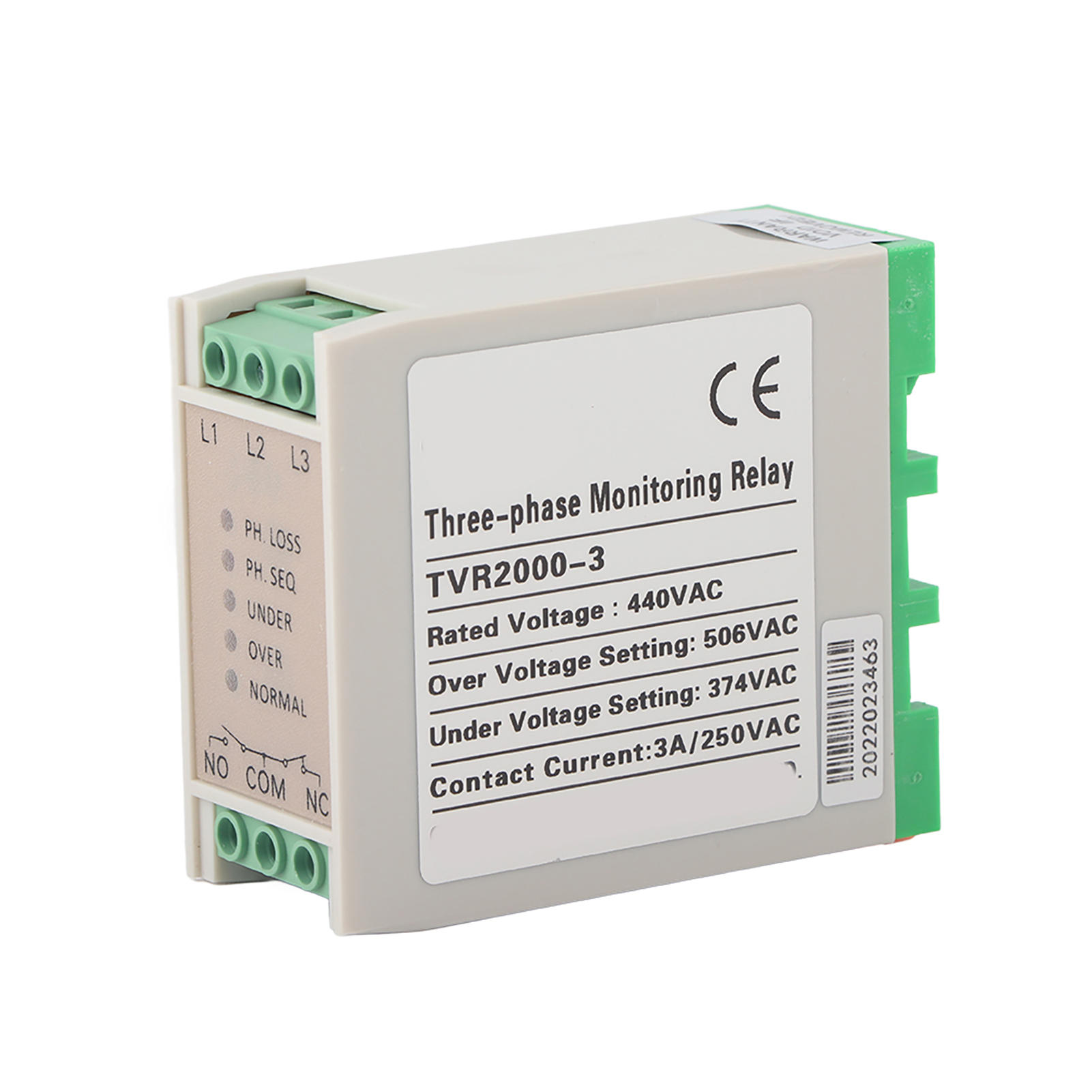

Dreiphasen-440-vac-schutzrelais Gegen Überspannung, Unterspannung, Phasenfehler Und Phasenumkehr Für Dreiphasige Stromversorgung

Willkommen in unserem Shop! Der multifunktionale Phasen- und Spannungsfolgeschutz TVR2000-3 ist auch als Dreiphasen-Leistungsrelais, Phasenfolgeschutz oder Über- und Unterspannungsschutz bekannt. Er dient primär der Erkennung von Fehlern auf verschiedenen Spannungsebenen, wie sie beispielsweise in industriellen Dreiphasen-Systemen mit 220 V, 380 V, 440 V und 460 V und einer Nennspannung unter 460 V bei 50/60 Hz Wechselstrom auftreten. Er bietet Relais-Schutz gegen Überspannung, Unterspannung, Phasenausfall, Phasenumkehr (Phasenfolgefehler) und dreiphasige Spannungsunsymmetrie im Dreiphasen-Eingangsnetzteil. Er findet breite Anwendung in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, elektrischen Verteileranlagen, Kränen und vielem mehr. Beispielsweise kann es zum Schutz von zentralen Klimaanlagenkompressoren, zur Leistungsüberwachung verschiedener Aufzüge, zum Phasenausfallschutz für Pumpen und Ölpumpen, zum Verpolungsschutz usw. eingesetzt werden. Es ist ein unverzichtbares Schutzprodukt zur Aufrechterhaltung der normalen Betriebsspannung von Wartungsgeräten im industriellen Betrieb. Installationsmethode: Der Schutzschalter ist schienengeführt und verfügt über zwei M4-Schraublöcher, die eine direkte, separate Montage oder die Befestigung an einer HT35-Schiene ermöglichen. Kontrollleuchten: Fünf Anzeigen zeigen an: Normalbetrieb, Phasenausfall (dreiphasige Spannungsunsymmetrie), Verpolung, Überspannung und Unterspannung. Phasenausfallschutz: Bei Betrieb oder Stillstand der geschützten Leitung wird bei jedem Phasenausfall mit einer Verzögerung von 2 Sekunden ein Schutzschalter ausgelöst. Verpolungsschutz: Diese Schutzmaßnahme verhindert die falsche Verpolung der Phasen L1, L2 und L3 im Drehstromnetz mit einer Verzögerung von 2 Sekunden. Schutz vor Spannungsunsymmetrie: Diese Schutzmaßnahme schützt vor dreiphasiger Spannungsunsymmetrie, die die Leitungssicherheit beeinträchtigt. Bei einer dreiphasigen Unsymmetrie von mehr als 10 % (x100 %) wird der Schutz mit einer Verzögerung von 2 Sekunden aktiviert. Überspannungsschutz: Überschreitet die geschützte Netzspannung den eingestellten Wert, beträgt die Verzögerung 3–8 Sekunden, die Wiederherstellungsspannung 6–20 V AC. Unterspannungsschutz: Fällt die geschützte Netzspannung unter den eingestellten Wert, beträgt die Verzögerung 3–8 Sekunden, die Wiederherstellungsspannung 3–20 V AC. Zustand: 100 % neu. Produkttyp: Schutzrelais. Abmessungen: ca. 68 x 30 x 76 mm. Hauptstromkreis: Nennspannung 440 V AC. Anschlusskabel für den Hauptstromkreis: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein einzelner Kupferdraht kann direkt in die Klemme eingeführt werden. Bei Verwendung eines Kabels muss ein Nadelstecker angebracht werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsstromkreis: 1) Ein elektrisch untrennbarer Öffnerkontakt und ein elektrisch untrennbarer Schließerkontakt. 2) Anwendungsbereich: AC15, DC13. 3) Kontaktbelastbarkeit: 250 V AC 3 A, 30 V DC 1,5 A. Konventioneller thermischer Strom: 5 A. Spannungsschutzbereich: 2000 V – Überspannungsschutz +15 %, Unterspannungsschutz -15 %. Lieferumfang: 1 x Schutzrelais, 1 x Bedienungsanleitung. Hinweis: 1. Da dieses Schutzrelais nur vor Spannung und Phasenfolge schützt, kann es für Motoren unterschiedlicher Nennleistung eingesetzt werden. 2. Dieses Produkt wird üblicherweise auf der Versorgungsseite eines Drehstromnetzes getestet und darf nicht auf der Ausgangsseite eines Frequenzumrichters installiert werden.
