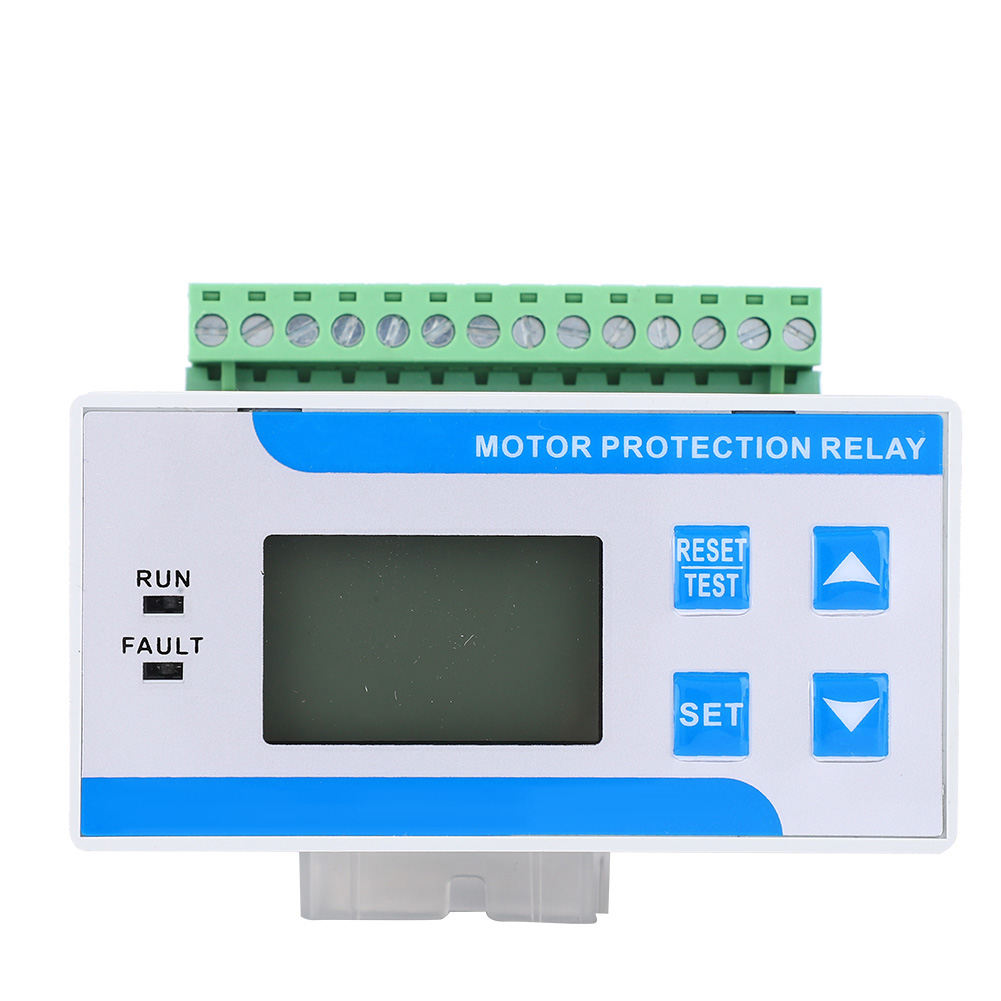

Dreiphasen-digitalmotorschutzschalter 3-160 A Ac220 V, Überlast-, Phasenfehler- Und Überstromschutz

Willkommen in unserem Shop! Entdecken Sie unseren intelligenten digitalen Motorschutzschalter – Ihre Komplettlösung für zuverlässigen und präzisen Motorschutz. Dieses hochmoderne Gerät verfügt über ein übersichtliches Digitaldisplay zur einfachen Echtzeitüberwachung des Motorstatus. Er bietet umfassenden, multifunktionalen Schutz vor Überstrom, Phasenfehlern, Überlast und Unterlast und gewährleistet so die Sicherheit und Langlebigkeit Ihrer Anlagen. Dank seiner einfachen Installation lässt er sich problemlos auf einer DIN-Schiene montieren. Er bietet zudem verschiedene Reset-Methoden für unterschiedliche Betriebsanforderungen. **Detaillierte Schutzfunktionen:** * **Überlastschutz (zeitgesteuert):** Löst aus, wenn der Strom den eingestellten Wert überschreitet (einstellbarer Bereich: 0,3–16 A, 3–160 A, 10–999 A). Reaktionszeit: 0,5 bis 60 Sekunden. * **Überlast (umgekehrte Auslösezeit):** Aktiviert sich, wenn der Strom den eingestellten Wert überschreitet (gleicher Bereich wie Überlast). Verwendet 1 bis 5 umgekehrte Auslösekurven. * **Unterlast:** Aktiviert sich, wenn der Strom unter dem eingestellten Wert liegt (gleicher Bereich wie Überlast; der Wert muss jedoch niedriger sein als der Überlastwert). Aktiviert sich nach dem Start. Reaktionszeit: 0,5 bis 60 Sekunden. * **Phasenfehler:** Wird ausgelöst, wenn die Stromunsymmetrie 50 % überschreitet. Reaktionszeit: 2 Sekunden. * **Stromunsymmetrie:** Aktiviert sich, wenn die Unsymmetrie den eingestellten Wert überschreitet (Bereich: 10–50 %). Reaktionszeit: 5 Sekunden. * **Anlaufverzögerung:** Während des Motoranlaufs (0 bis 200 Sekunden) hat der Schutzschalter Vorrang vor Überlast, Unterlast, Blockierstrom und Unwucht. * **Blockierstrom:** Löst aus, wenn der Strom den eingestellten Überlastfaktor überschreitet (Bereich: 1,5- bis 8-facher Überlaststrom). Aktivierung nach der Anlaufphase. Reaktionszeit: 3 Sekunden. * **Kurzschluss:** Löst aus, wenn der Strom das 10-fache des eingestellten Überlastfaktors überschreitet. Reaktionszeit: ≤ 50 Millisekunden. * **Fehlerstrom (Erdschluss):** Aktiviert, wenn der Nullstrom den eingestellten Wert überschreitet (Bereich: 30 mA bis 2,5 A). Erfordert den Anschluss eines 5-A/10-mA-Nullstromwandlers. Reaktionszeit: 1 Sekunde. * **Überspannung:** Wird ausgelöst, wenn die Spannung den eingestellten Wert überschreitet (Bereich: 65–690 V, 5 % Hysterese). Reaktionszeit: 5 Sekunden. * **Unterspannung:** Wird aktiviert, wenn die Spannung unter dem eingestellten Wert liegt (Bereich: 65–600 V, 5 % Hysterese). Reaktionszeit: 5 Sekunden. **Lieferumfang:** Sie erhalten 1 digitalen Motorschutzschalter und 1 Bedienungsanleitung für eine schnelle Einrichtung und optimale Nutzung.
