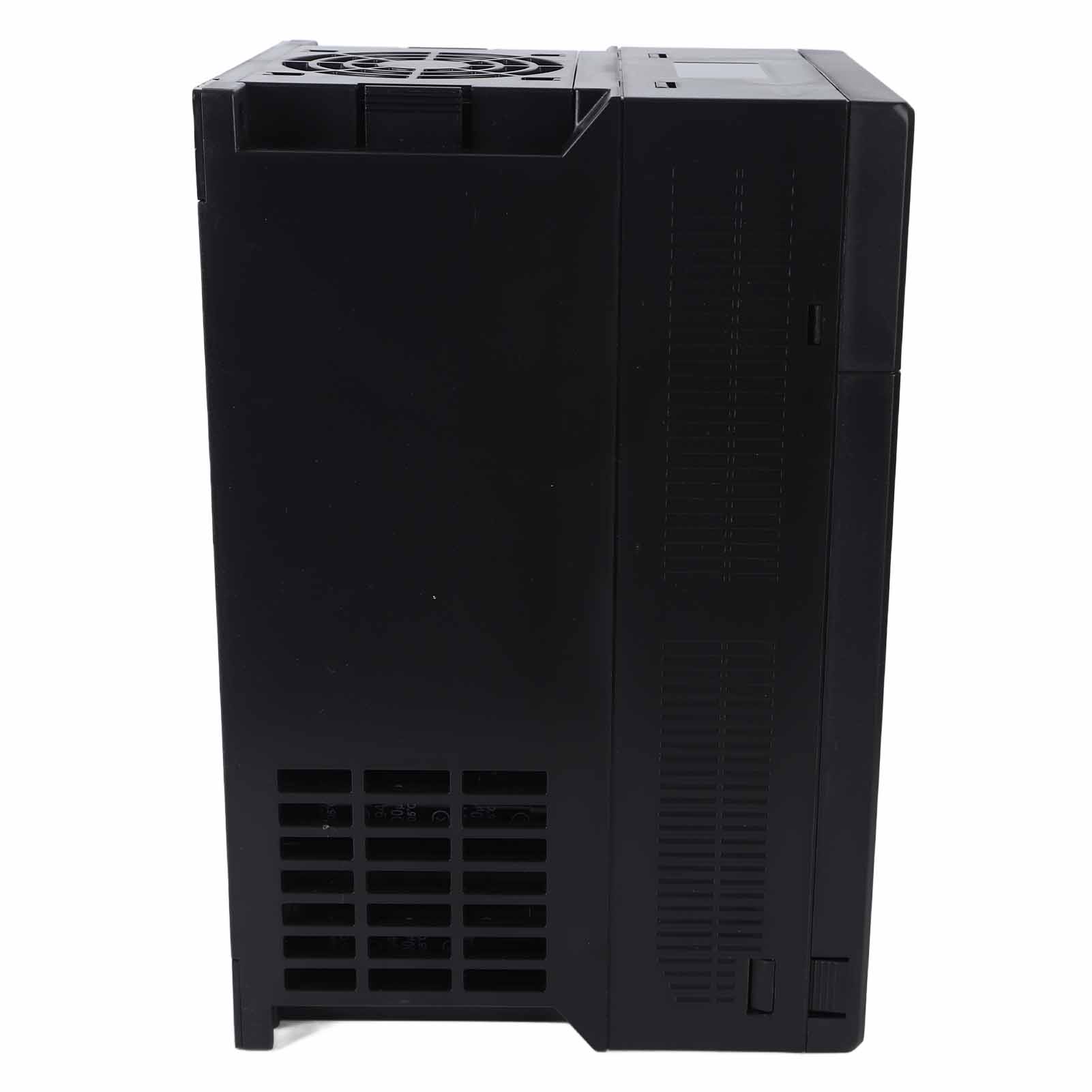

Dreiphasen-frequenzumrichter, Eingang: Ac 380 V, Ausgang: Ac 0–380 V, 18,5 Kw

1. Überspannungsschutz: Sobald die Busspannung während des Betriebs des Frequenzumrichters den Überspannungsschutzpunkt erreicht oder überschreitet, passt der Umrichter automatisch die Betriebsfrequenz an, um einen weiteren Spannungsanstieg zu verhindern. Dadurch wird sichergestellt, dass der Frequenzumrichter aufgrund hoher Busspannungen keinen Überspannungsschutz auslöst. 2. IGBT-Modul: Der Frequenzumrichter ist mit einem integrierten IGBT-Modul ausgestattet, das eine hohe Belastbarkeit und verbesserte Stabilität bietet. Das unabhängige Luftkanaldesign gewährleistet eine hervorragende Stabilität. 3. Überstromschutz: Der Frequenzumrichter begrenzt den Laststrom während des Betriebs automatisch, um ein Überschreiten des eingestellten Überstromschutzpunkts zu verhindern. Dies geschieht durch Echtzeitüberwachung des Laststroms und verhindert so Fehlauslösungen aufgrund von Überstrom. Geeignet für stark schwankende Lasten. 4. Zweizeilige Digitalanzeige: Der Umrichter verfügt über eine zweizeilige Digitalanzeige und wird häufig zur Drehzahlregelung verschiedener Drehstrom-Asynchronmotoren eingesetzt. Dadurch werden Funktionen wie Motordrehzahlregelung, Energieeinsparung, Umweltschutz und Steigerung der Produktionseffizienz realisiert. 5. ABS-Gehäuse: Der Frequenzumrichter zeichnet sich durch niedrige Frequenzen, hohe Torsionssteifigkeit, hohe Schlag- und Hitzebeständigkeit sowie starke Flammwidrigkeit aus. Artikeltyp: Frequenzumrichter. Material: Flammhemmendes ABS. Eingang: 3-phasig AC 380 V ± 15 %, 38,5 A, 50–60 Hz. Ausgang: 3-phasig AC 0–380 V, 37 A, 0–400 Hz. Leistungsaufnahme: 24 kVA. Geeigneter Motor: 18,5 kW (25 PS). Funktion Beschreibung Stromversorgung 10V GND Externe +10V-Stromversorgung Externe +10V-Stromversorgung, maximaler Ausgangsstrom: 150mA (mit Kurzschlussschutz). Wird im Allgemeinen als externes Potentiometer-Arbeitsnetzteil verwendet. Potentiometer-Widerstandsbereich: 1kΩ-5kΩ 24V COM Externe +24V-Stromversorgung Externe Stromversorgung von +24V, im Allgemeinen verwendet als digitale Ein- und Ausgänge. Stromversorgung und externe Sensorstromversorgung. Maximaler Ausgangsstrom: 200mA Analoge Klemme Al1 GND Analoger Eingang. Eingangsklemme 1 1. Eingangsbereich: DC 0 V–10 V oder 0 mA–20 mA, bestimmt durch die Parameter P437 Entscheidung 2. Eingangsimpedanz: Impedanz bei Spannungseingang 22 kΩ, Impedanz bei Stromeingang 500 Ω AI2 GND Analogeingang Eingangsanschluss 2 1. Eingangsspannungsbereich: DC 0–10 V oder 0–20 mA, festgelegt durch die Parameter P4-37 Entscheidung 2. Eingangsimpedanz: Spannungseingangsimpedanz 22 kΩ, Stromeingangsimpedanz 500 Ω AO1 GND Analogeingang, Ausgangsanschluss 1 Ausgangsspannungsbereich: 0–10 V, Ausgangsstrombereich: 0–20 mA, 4–20 mA (P5-23 wählbar) AO2 GND Analogeingang, Ausgangsanschluss 2 2. Spannungsbereich am Eingangspegel: 5 V–30 V X2 COM Digitaler Eingang 2 X3 COM Digitaler Eingang 3 X4 COM Digitaler Eingang 4 HDI COM Digitaler Eingang 5 (Anschluss X5) A+ B- RS485-Kommunikation A+ ist der positive Eingang des differenziellen 485-Kommunikationssignals, und B- ist der negative Eingang des differenziellen Signals Digitalausgang Y1 COM Open-Collector-Ausgang Bei Verwendung als Open-Circuit-Ausgang (J1-Jumperabdeckung auf der isolierten Hauptsteuerplatine 90 an Position AO2 anschließen) HDO COM Hochgeschwindigkeitsimpulsausgang Beschränkt durch die Funktionscodierung P5 00 "HDO-Terminalausgangsmodusauswahl", wird ein Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz ausgegeben; Bei Ausgabe als Kollektor offener Stromkreis ist die Spezifikation die gleiche wie bei Y1. K1A K1B K1C Relais 1 Anschluss Kontaktbeschreibung: A: Gemeinsamer Punkt B: Normalerweise geschlossener Punkt C: Normalerweise offener Punkt Kontaktansteuerleistung: AC 250 V, 3 A, C0S φ = 0,4 DC 30 V, 1 A DC 30 V, 1 A 1 x Frequenzumrichter 1 x Bedienungsanleitung
